4. Material zuschalten.
5. Spritzbildprobe auf einem Probewerk-
stück erstellen.
Spritzbild einstellen
HINWEIS!
Falsche Handhabung der Materialmen-
genregulierung
Wenn die Materialmenge über die Materi-
almengenregulierung eingestellt wird, darf
diese nicht zum Schließen der Material-
düse verwendet werden. Anderenfalls
können Risse oder Brüche an der Materi-
aldüse entstehen und zum Ausfall der
Spritzpistole führen.
– Materialmengenregulierung nicht zum
Schließen der Düse verwenden.
– Materialmengenregulierung nur mit
wenig Kraft (zwei Finger) zudrehen.
Bei ansteigendem Widerstand nicht
weiterdrehen.
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Gehörschutz
Augenschutz
Atemschutzgerät
Arbeitsschutzkleidung
Schutzhandschuhe
Das Spritzbild können Sie über die Hörner-
luft stufenlos von rund auf flach einstellen.
Die Größe des Spritzbilds über den
Abstand der Spritzpistole zum Werk-
stück variieren.
12/44

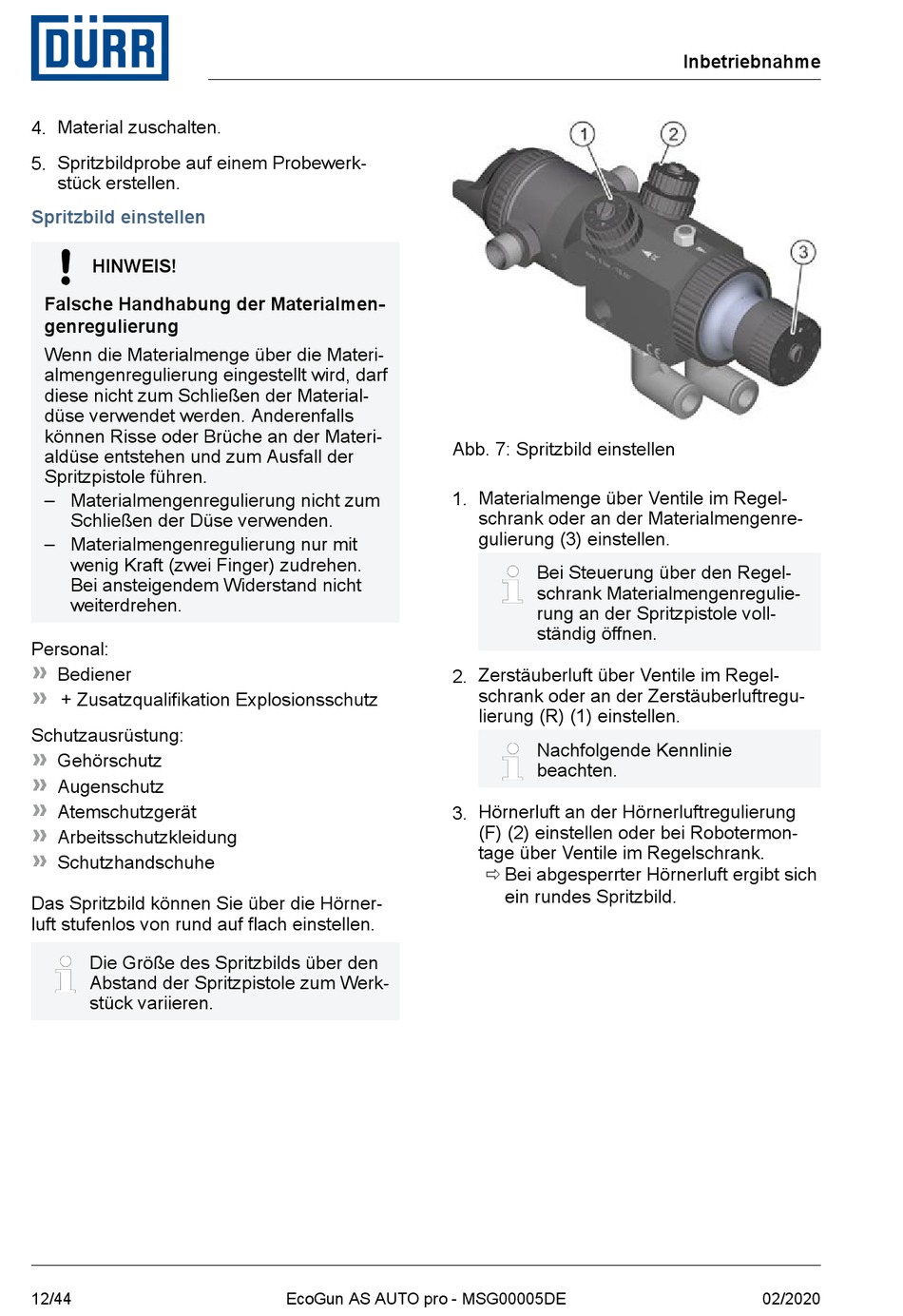

Abb. 7: Spritzbild einstellen
1. Materialmenge über Ventile im Regel-
2. Zerstäuberluft über Ventile im Regel-
3. Hörnerluft an der Hörnerluftregulierung
EcoGun AS AUTO pro - MSG00005DE
schrank oder an der Materialmengenre-
gulierung (3) einstellen.
Bei Steuerung über den Regel-
schrank Materialmengenregulie-
rung an der Spritzpistole voll-
ständig öffnen.
schrank oder an der Zerstäuberluftregu-
lierung (R) (1) einstellen.
Nachfolgende Kennlinie
beachten.
(F) (2) einstellen oder bei Robotermon-
tage über Ventile im Regelschrank.
ð Bei abgesperrter Hörnerluft ergibt sich
ein rundes Spritzbild.
Inbetriebnahme
