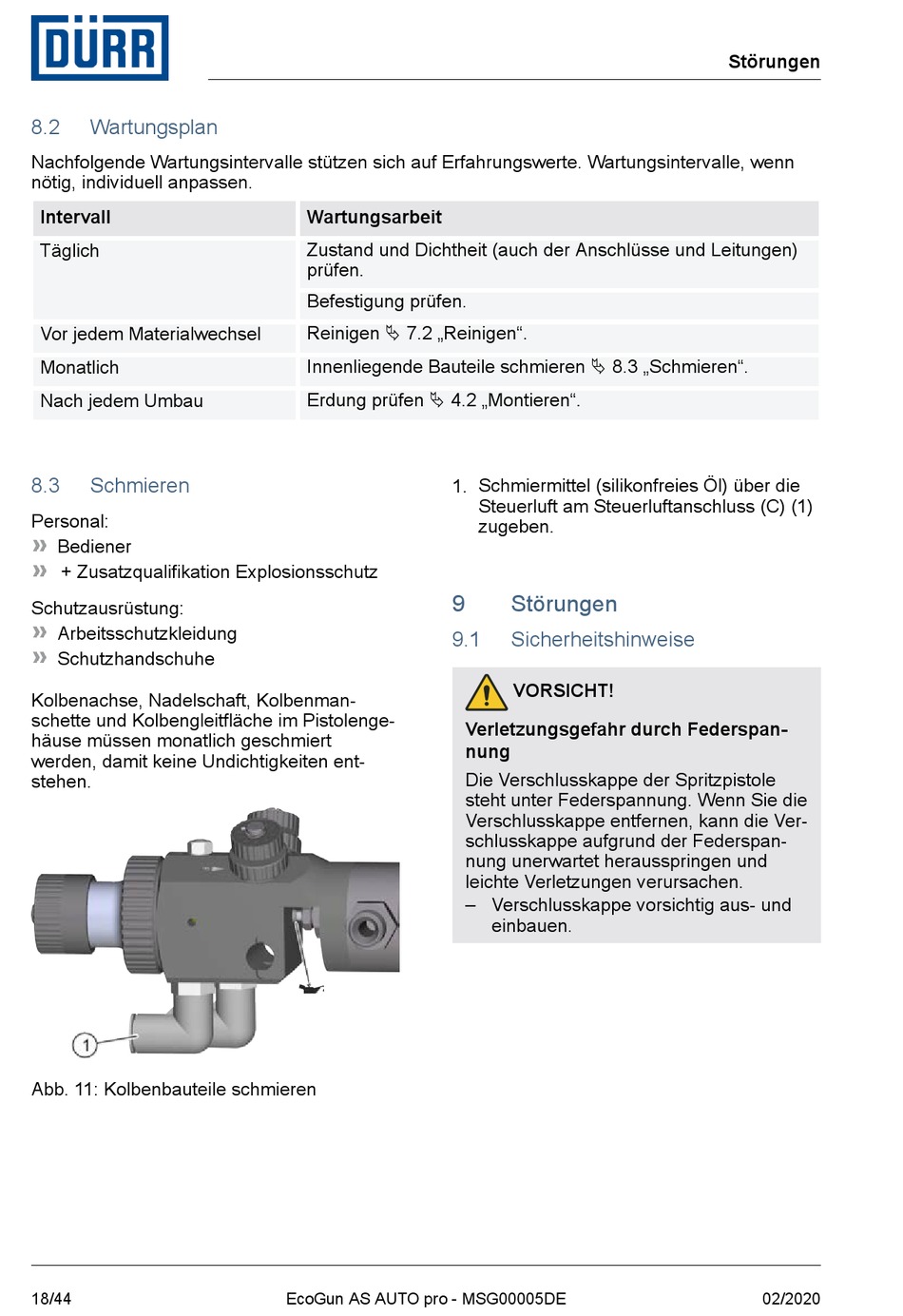

8.2
Wartungsplan
Nachfolgende Wartungsintervalle stützen sich auf Erfahrungswerte. Wartungsintervalle, wenn
nötig, individuell anpassen.
Intervall
Täglich
Vor jedem Materialwechsel
Monatlich
Nach jedem Umbau
8.3
Schmieren
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Kolbenachse, Nadelschaft, Kolbenman-
schette und Kolbengleitfläche im Pistolenge-
häuse müssen monatlich geschmiert
werden, damit keine Undichtigkeiten ent-
stehen.
Abb. 11: Kolbenbauteile schmieren
18/44
Wartungsarbeit
Zustand und Dichtheit (auch der Anschlüsse und Leitungen)
prüfen.
Befestigung prüfen.
Reinigen Ä 7.2 „Reinigen".
Innenliegende Bauteile schmieren Ä 8.3 „Schmieren".
Erdung prüfen Ä 4.2 „Montieren".
1. Schmiermittel (silikonfreies Öl) über die
9
9.1
EcoGun AS AUTO pro - MSG00005DE
Steuerluft am Steuerluftanschluss (C) (1)
zugeben.
Störungen
Sicherheitshinweise
VORSICHT!
Verletzungsgefahr durch Federspan-
nung
Die Verschlusskappe der Spritzpistole
steht unter Federspannung. Wenn Sie die
Verschlusskappe entfernen, kann die Ver-
schlusskappe aufgrund der Federspan-
nung unerwartet herausspringen und
leichte Verletzungen verursachen.
– Verschlusskappe vorsichtig aus- und
einbauen.
Störungen
02/2020
