10. Nadelstopfbuchse (7) lose ein-
schrauben.
11. Anschlussstück (5) einsetzen.
12. Sondermutter (6) einfädeln und auf-
schrauben.
13. Nadelschaft leicht mit silikonfreiem Öl
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
14. Nadelfeder (2) und Kolbenfeder (3) ein-
setzen.
15. Verschlusskappe (4) handfest fest-
ziehen.
16. Nadelstopfbuchse (7) gefühlvoll fest-
ziehen.
9.3.3 Verzögerungszeit einstellen
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Demontieren

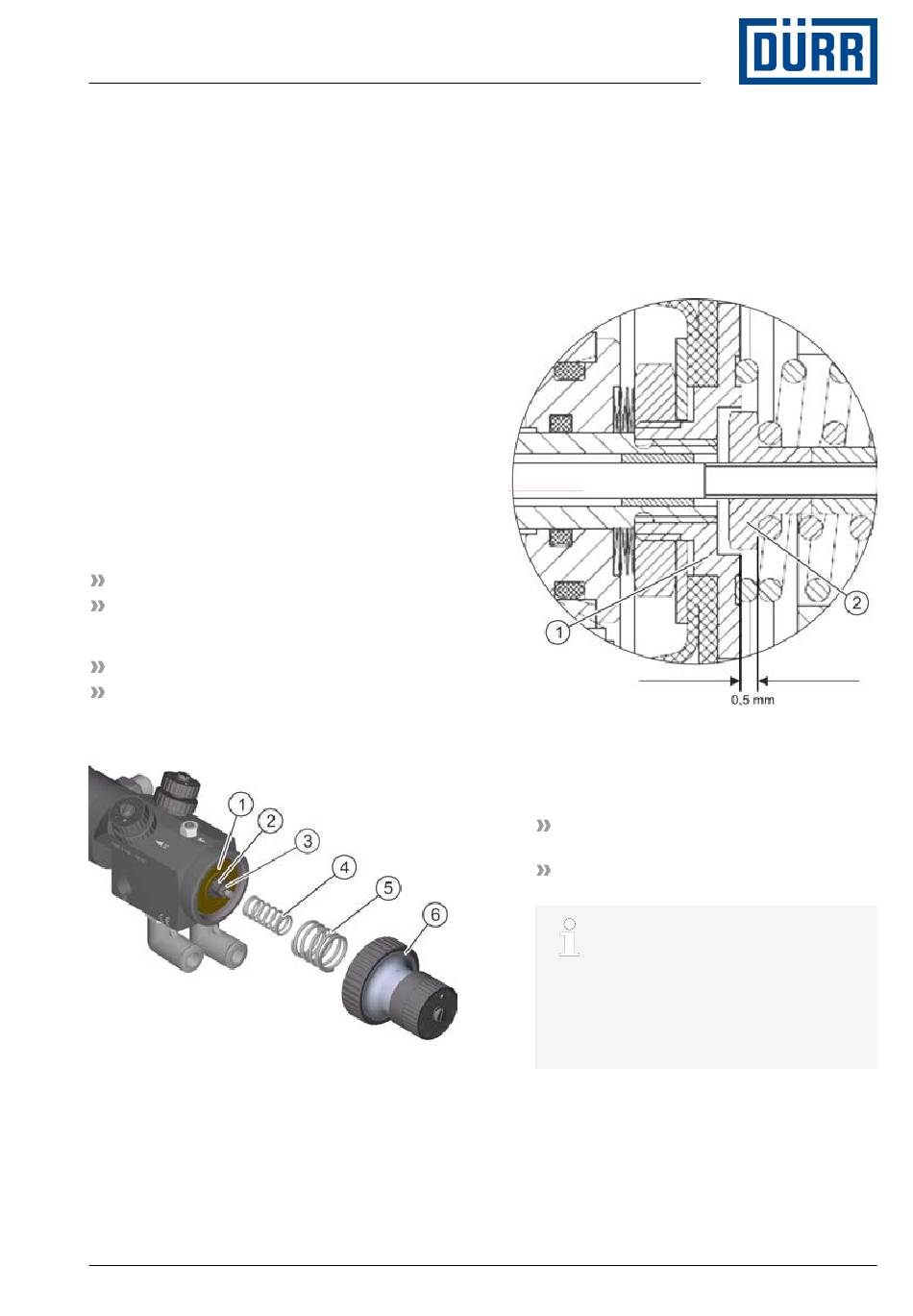

Abb. 17: Verzögerungszeit einstellen
02/2020
1. Verschlusskappe (6) herausschrauben
2. Nadelfeder (4) und Kolbenfeder (5) ent-
3. Kontermutter (3) lösen.
Einstellen
Abb. 18: Abstand Kolbenaufnahme zu Vor-
luft-Anschlagmutter einstellen
4. Vorluft-Anschlagmutter (2) drehen.
EcoGun AS AUTO pro - MSG00005DE
und entnehmen.
nehmen.
Nach rechts drehen, um die Verzöge-
rungszeit zu verringern.
Nach links drehen, um die Verzöge-
rungszeit zu erhöhen.
Der empfohlene Abstand von der
Vorluft-Anschlagmutter (2) zur
Kolbenaufnahme (1) beträgt ca.
0,5 mm.
Wenn eine längere Verzöge-
rungszeit notwendig ist, muss der
Abstand vergrößert werden.
