4

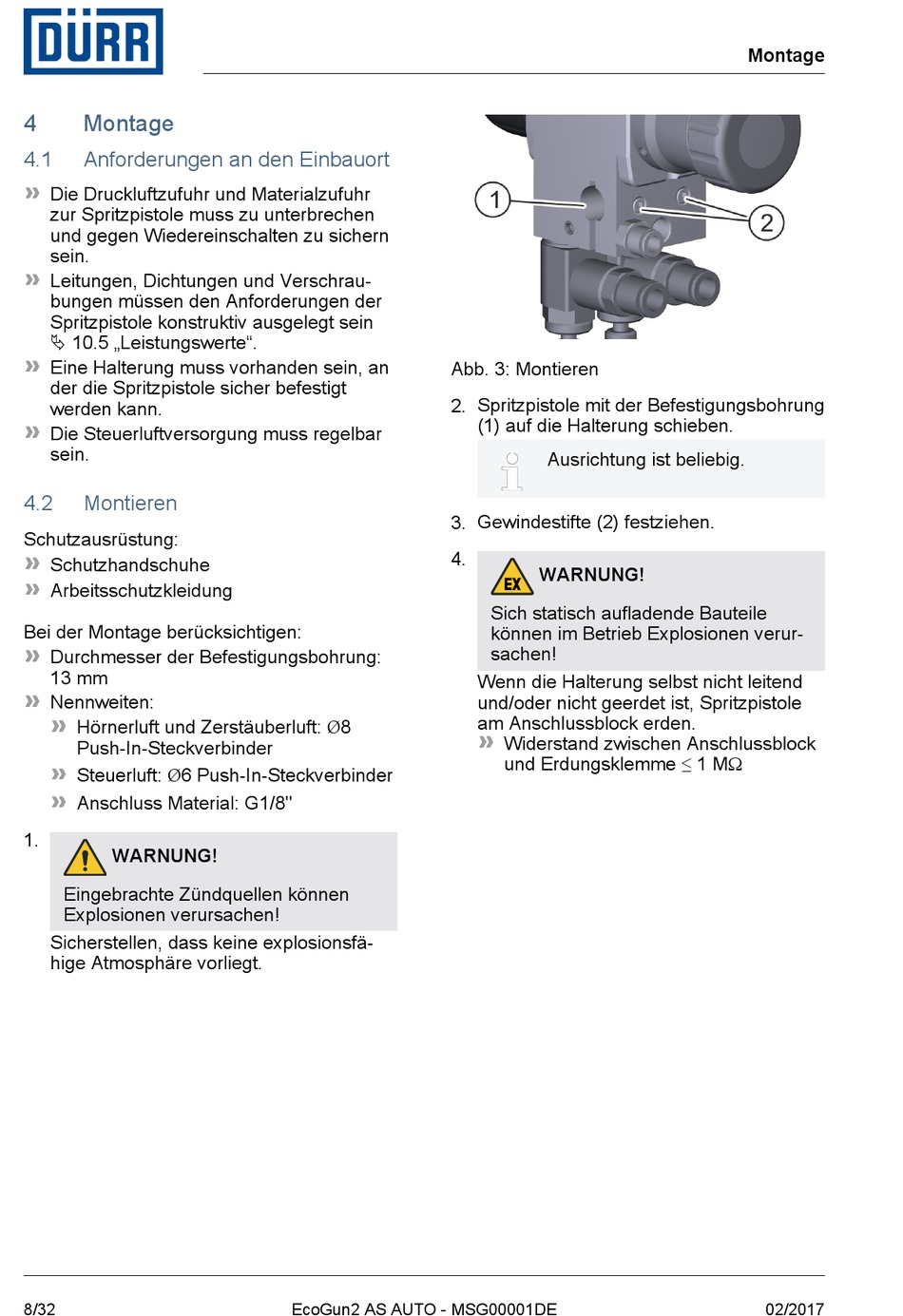

Montage
4.1
Anforderungen an den Einbauort
Die Druckluftzufuhr und Materialzufuhr
zur Spritzpistole muss zu unterbrechen
und gegen Wiedereinschalten zu sichern
sein.
Leitungen, Dichtungen und Verschrau-
bungen müssen den Anforderungen der
Spritzpistole konstruktiv ausgelegt sein
Ä 10.5 „Leistungswerte".
Eine Halterung muss vorhanden sein, an
der die Spritzpistole sicher befestigt
werden kann.
Die Steuerluftversorgung muss regelbar
sein.
4.2
Montieren
Schutzausrüstung:
Schutzhandschuhe
Arbeitsschutzkleidung
Bei der Montage berücksichtigen:
Durchmesser der Befestigungsbohrung:
13 mm
Nennweiten:
Hörnerluft und Zerstäuberluft: Ø8
Push-In-Steckverbinder
Steuerluft: Ø6 Push-In-Steckverbinder
Anschluss Material: G1/8"
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
Sicherstellen, dass keine explosionsfä-
hige Atmosphäre vorliegt.
8/32
Abb. 3: Montieren
2. Spritzpistole mit der Befestigungsbohrung
3. Gewindestifte (2) festziehen.
4.
EcoGun2 AS AUTO - MSG00001DE
(1) auf die Halterung schieben.
Ausrichtung ist beliebig.
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Wenn die Halterung selbst nicht leitend
und/oder nicht geerdet ist, Spritzpistole
am Anschlussblock erden.
Widerstand zwischen Anschlussblock
und Erdungsklemme ≤ 1 MΩ
Montage
02/2017
