Für Farbumlaufbetrieb Leitungen an
beiden Materialanschlüssen
anschließen.
Für Stichleitungsbetrieb Leitung an
einem Materialanschluss
anschließen. Den anderen Material-
anschluss mit der als Zubehör
erhältlichen Verschlussschraube
( Ä 12.3 „Zubehör") verschließen.
Robotermontage
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Für eine Robotermontage muss die entspre-
chende Roboterausführung der Spritzpistole
verwendet werden oder die Spritzpistole mit
den Bauteilen des optionalen Roboterkits
Ä 12.3 „Zubehör" zur Roboterausführung
umgebaut werden. Hierfür werden die Regu-
liereinsätze gegen Anschlussstücke
getauscht.
Im Folgenden werden der Umbau und der
Anschluss der Roboterausführung der
Spritzpistole beschrieben.
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
WARNUNG!
Sich statisch aufladende Bauteile
können im Betrieb Explosionen verur-
sachen!
Spritzpistole wie für die stationäre Mon-
tage an der Halterung befestigen und
ordnungsgemäß erden Ä „Stationäre
Montage".
10/44

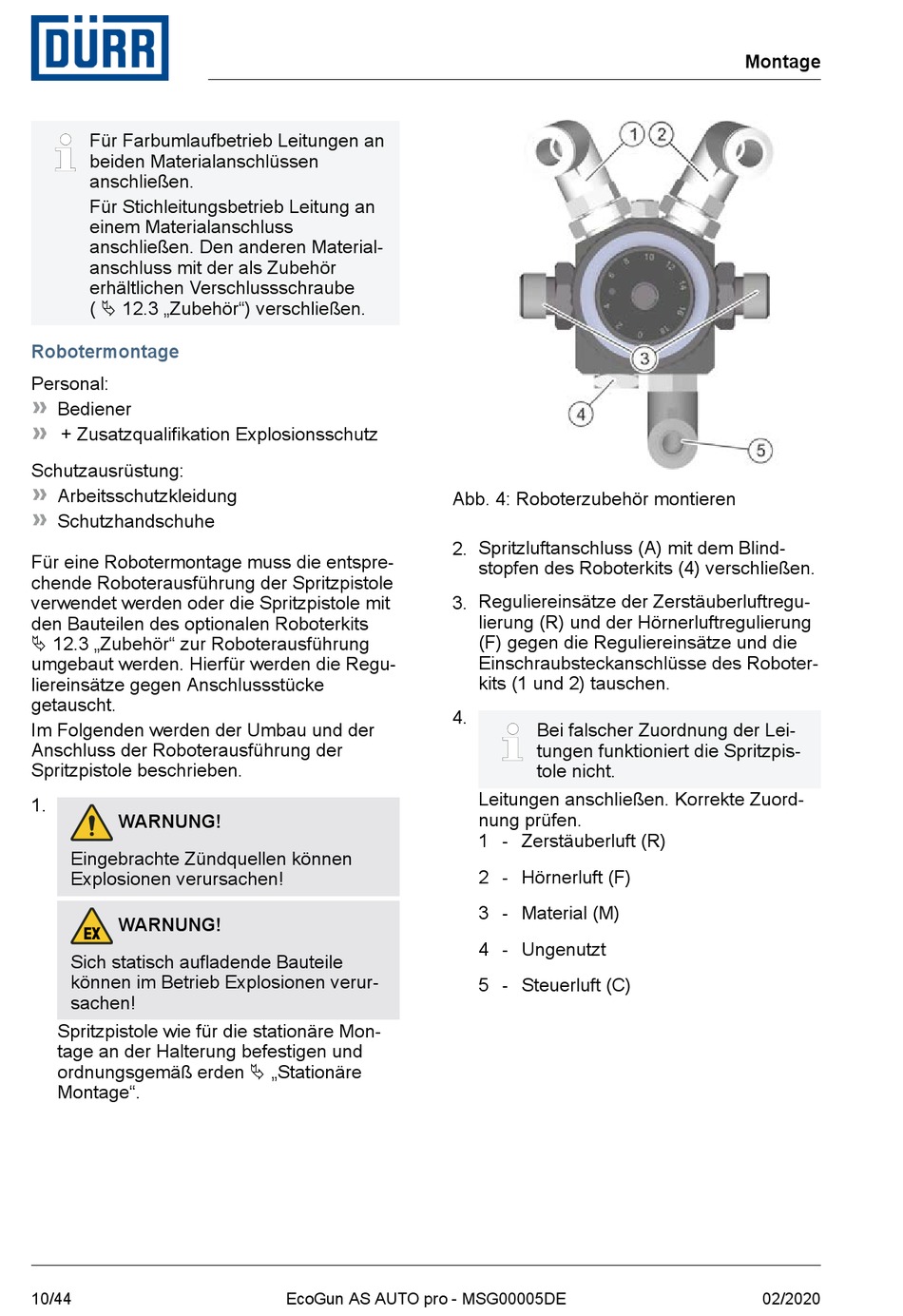

Abb. 4: Roboterzubehör montieren
2. Spritzluftanschluss (A) mit dem Blind-
3. Reguliereinsätze der Zerstäuberluftregu-
4.
EcoGun AS AUTO pro - MSG00005DE
stopfen des Roboterkits (4) verschließen.
lierung (R) und der Hörnerluftregulierung
(F) gegen die Reguliereinsätze und die
Einschraubsteckanschlüsse des Roboter-
kits (1 und 2) tauschen.
Bei falscher Zuordnung der Lei-
tungen funktioniert die Spritzpis-
tole nicht.
Leitungen anschließen. Korrekte Zuord-
nung prüfen.
1 - Zerstäuberluft (R)
2 - Hörnerluft (F)
3 - Material (M)
4 - Ungenutzt
5 - Steuerluft (C)
Montage
02/2020
