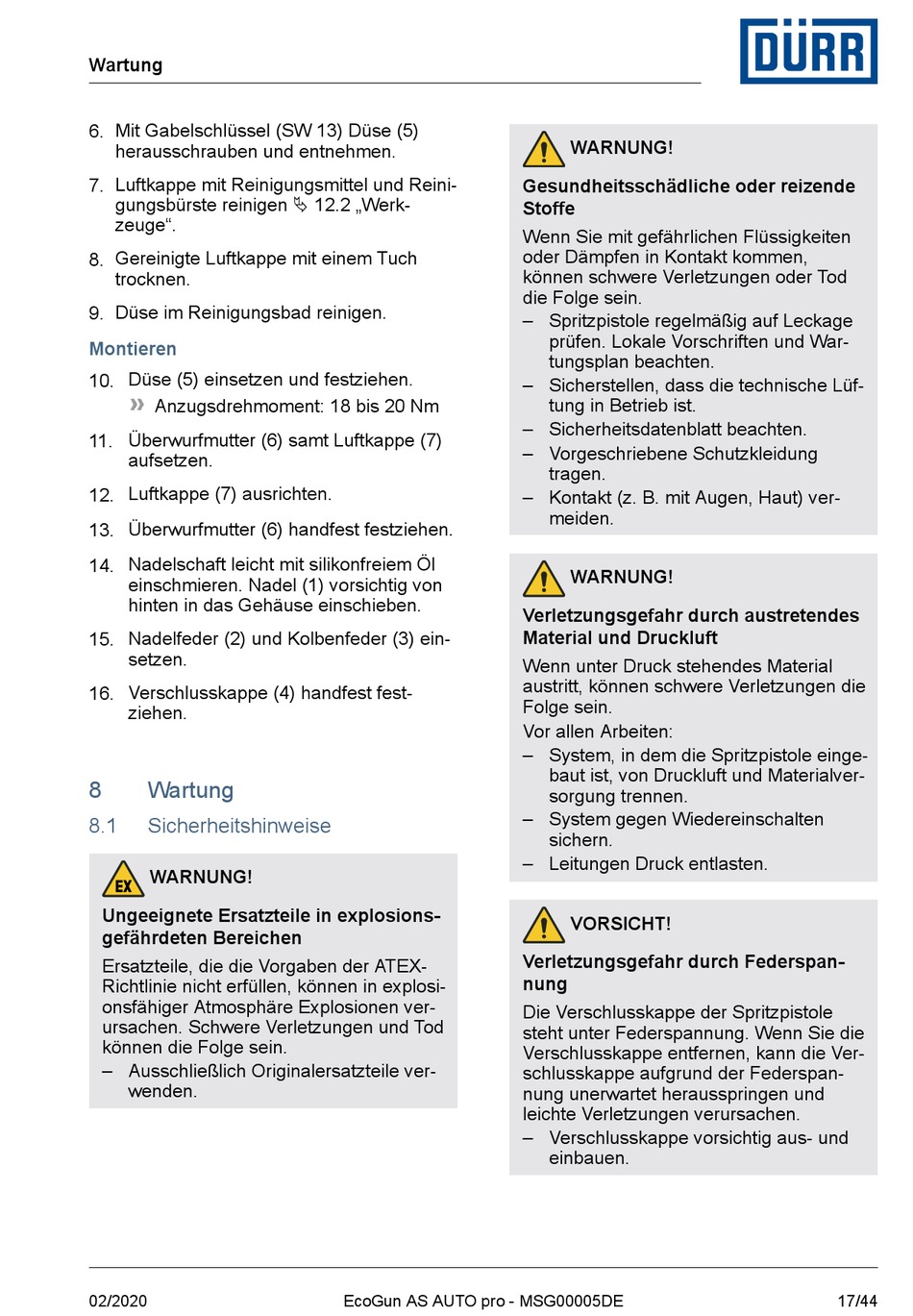

Wartung
6. Mit Gabelschlüssel (SW 13) Düse (5)
herausschrauben und entnehmen.
7. Luftkappe mit Reinigungsmittel und Reini-
gungsbürste reinigen Ä 12.2 „Werk-
zeuge".
8. Gereinigte Luftkappe mit einem Tuch
trocknen.
9. Düse im Reinigungsbad reinigen.
Montieren
10. Düse (5) einsetzen und festziehen.
Anzugsdrehmoment: 18 bis 20 Nm
11. Überwurfmutter (6) samt Luftkappe (7)
aufsetzen.
12. Luftkappe (7) ausrichten.
13. Überwurfmutter (6) handfest festziehen.
14. Nadelschaft leicht mit silikonfreiem Öl
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
15. Nadelfeder (2) und Kolbenfeder (3) ein-
setzen.
16. Verschlusskappe (4) handfest fest-
ziehen.
8
Wartung
8.1
Sicherheitshinweise
WARNUNG!
Ungeeignete Ersatzteile in explosions-
gefährdeten Bereichen
Ersatzteile, die die Vorgaben der ATEX-
Richtlinie nicht erfüllen, können in explosi-
onsfähiger Atmosphäre Explosionen ver-
ursachen. Schwere Verletzungen und Tod
können die Folge sein.
– Ausschließlich Originalersatzteile ver-
wenden.
02/2020
EcoGun AS AUTO pro - MSG00005DE
WARNUNG!
Gesundheitsschädliche oder reizende
Stoffe
Wenn Sie mit gefährlichen Flüssigkeiten
oder Dämpfen in Kontakt kommen,
können schwere Verletzungen oder Tod
die Folge sein.
– Spritzpistole regelmäßig auf Leckage
prüfen. Lokale Vorschriften und War-
tungsplan beachten.
– Sicherstellen, dass die technische Lüf-
tung in Betrieb ist.
– Sicherheitsdatenblatt beachten.
– Vorgeschriebene Schutzkleidung
tragen.
– Kontakt (z. B. mit Augen, Haut) ver-
meiden.
WARNUNG!
Verletzungsgefahr durch austretendes
Material und Druckluft
Wenn unter Druck stehendes Material
austritt, können schwere Verletzungen die
Folge sein.
Vor allen Arbeiten:
– System, in dem die Spritzpistole einge-
baut ist, von Druckluft und Materialver-
sorgung trennen.
– System gegen Wiedereinschalten
sichern.
– Leitungen Druck entlasten.
VORSICHT!
Verletzungsgefahr durch Federspan-
nung
Die Verschlusskappe der Spritzpistole
steht unter Federspannung. Wenn Sie die
Verschlusskappe entfernen, kann die Ver-
schlusskappe aufgrund der Federspan-
nung unerwartet herausspringen und
leichte Verletzungen verursachen.
– Verschlusskappe vorsichtig aus- und
einbauen.
17/44
