3.3
Lagerung
Anforderungen an den Lagerort:
Nicht im Freien lagern.
Trocken und staubfrei lagern.
Keinen aggressiven Medien aussetzen.
Vor Sonneneinstrahlung schützen.
Mechanische Erschütterungen ver-
meiden.
Temperatur: 10 °C bis 40 °C
Luftfeuchtigkeit: 35 % bis 90 %
4
Montage
4.1
Anforderungen an den Einbauort
Die Druckluftzufuhr und Materialzufuhr
zur Spritzpistole muss zu unterbrechen
und gegen Wiedereinschalten zu sichern
sein.
Leitungen, Dichtungen und Verschrau-
bungen müssen den Anforderungen der
Spritzpistole konstruktiv ausgelegt sein
Ä 10.5 „Leistungswerte".
Eine Halterung muss vorhanden sein, an
der die Spritzpistole sicher befestigt
werden kann.
Die Steuerluftversorgung muss regelbar
sein.
4.2
Montieren
Stationäre Montage
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Bei der Montage berücksichtigen:
Bohrung des Haltebolzens: 10 mm
Nennweiten: Ä 10.2 „Anschlüsse"
8/40
1.

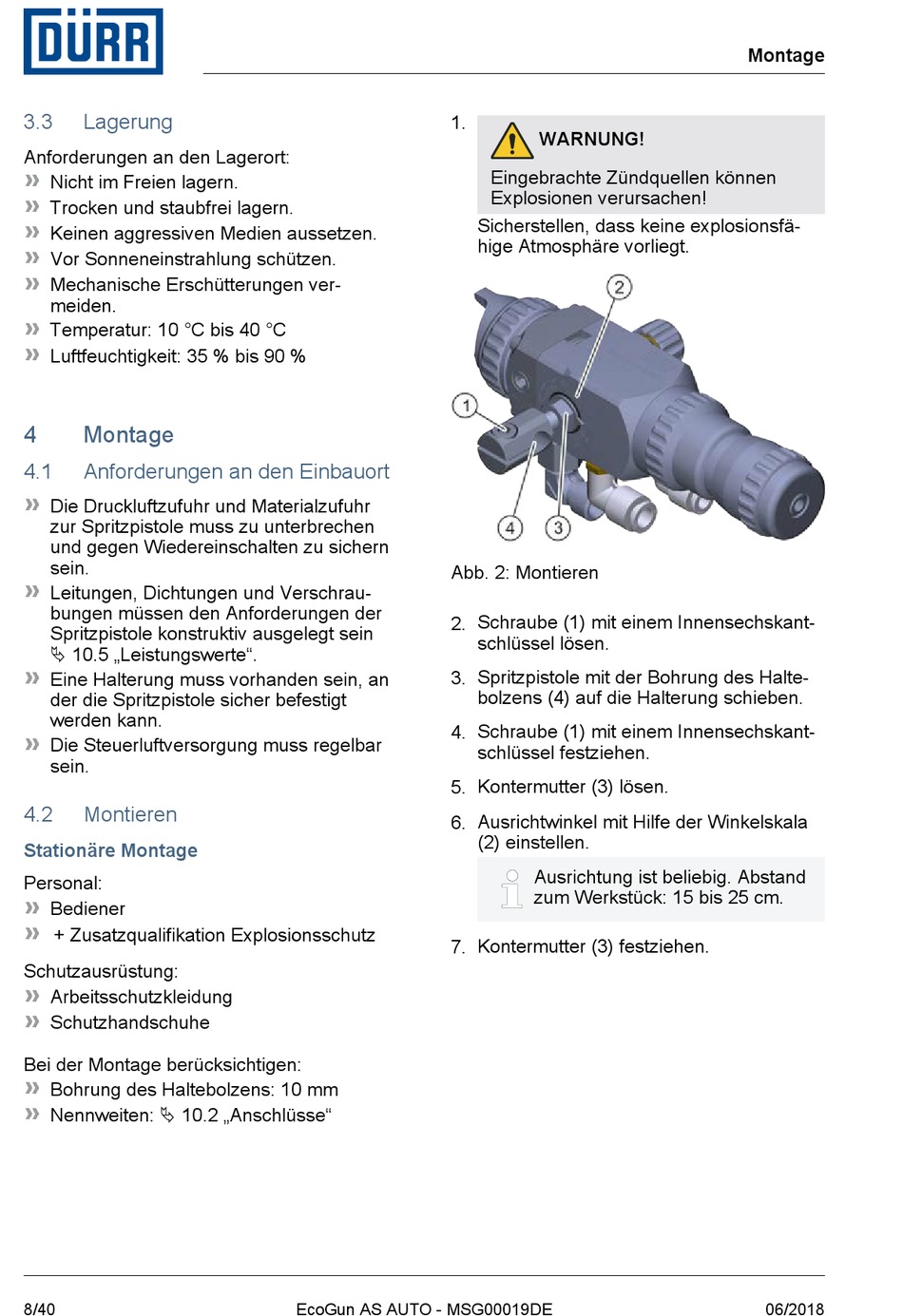

Abb. 2: Montieren
2. Schraube (1) mit einem Innensechskant-
3. Spritzpistole mit der Bohrung des Halte-
4. Schraube (1) mit einem Innensechskant-
5. Kontermutter (3) lösen.
6. Ausrichtwinkel mit Hilfe der Winkelskala
7. Kontermutter (3) festziehen.
EcoGun AS AUTO - MSG00019DE
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
Sicherstellen, dass keine explosionsfä-
hige Atmosphäre vorliegt.
schlüssel lösen.
bolzens (4) auf die Halterung schieben.
schlüssel festziehen.
(2) einstellen.
Ausrichtung ist beliebig. Abstand
zum Werkstück: 15 bis 25 cm.
Montage
06/2018
