Betriebsanleitung

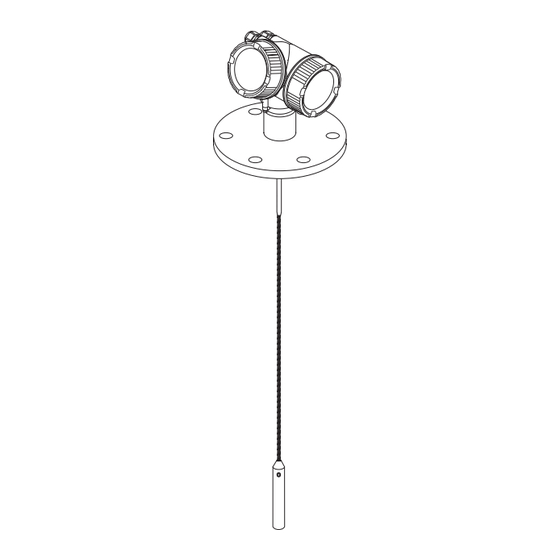

Levelflex FMP56, FMP57
Geführtes Füllstand-Radar
Füllstandmessung in Schüttgütern
BA01055F/00/DE/02.12
71206494
Gültig ab Version
01.00.zz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56

  • Seite 1 Analyse Betriebsanleitung Levelflex FMP56, FMP57 Geführtes Füllstand-Radar Füllstandmessung in Schüttgütern BA01055F/00/DE/02.12 71206494 Gültig ab Version 01.00.zz...
  • Seite 3: Inhaltsverzeichnis

    Levelflex FMP56, FMP57 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.3 Hinweise zur mechanischen Belastung der Wichtige Hinweise zum Dokument . . . 6 Sonde ......
  • Seite 4 Block ....... 66 Indextabellen der Endress+Hauser Parameter ..67 Störungsbehebung .
  • Seite 5 Levelflex FMP56, FMP57 Inhaltsverzeichnis 19.2 Menü "Setup" ......123 19.2.1 Die Sequenz "Ausblendung" ..127 19.2.2 Untermenü...
  • Seite 6: Wichtige Hinweise Zum Dokument

    Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.3 Sicherheitshinweise (XA) für Levelflex FMP56, FMP57 Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei.
  • Seite 7: Darstellungskonventionen

    Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument Merkmal Zulassung Sicherheitshinweise Sicherheitshinweise HART PROFIBUS 56 57 FOUNDATION Fieldbus FM XP Cl.I,II,III Div.1 Gr.A-G, AEx d, NI Cl.1 Div.2 XA00532F XA00572F FM DIP Cl.II,III Div.1 Gr.E-G XA00532F XA00572F IECEx Zone 0 Ex ia IIC T6 Ga...
  • Seite 8: Elektrische Symbole

    Wichtige Hinweise zum Dokument Levelflex FMP56, FMP57 1.2.2 Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. A0011197 Wechselstrom Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechselstrom fließt. A0011198 Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist.
  • Seite 9: Symbole In Grafiken

    Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument Symbol Bedeutung Verweis auf Abbildung Verweist auf die entsprechende Abbildungsnummer und Seitenzahl. A0011196 Handlungsschritte … Ergebnis einer Handlungssequenz à Hilfe im Problemfall A0013562 1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ...
  • Seite 10: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.
  • Seite 11: Betriebssicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufge- listet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...
  • Seite 12: Produktbeschreibung

    Produktbeschreibung Levelflex FMP56, FMP57 Produktbeschreibung Produktaufbau 3.1.1 Kompaktgerät Levelflex A0012470 Aufbau des Levelflex å 1 Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...
  • Seite 13: Elektronikgehäuse

    Levelflex FMP56, FMP57 Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422 Aufbau des Elektronikgehäuses å 2 Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken FOUNDATION Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, Texas, USA Ò...
  • Seite 14 Produktbeschreibung Levelflex FMP56, FMP57 US-Patente EP-Patente 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 7.965.087 Endress+Hauser...
  • Seite 15: Warenannahme Und Produktidentifi

    Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) iden- tisch? A0013921 A0013922 A0013696 Ware unbeschädigt? Made in Germany, 79689 Maulburg DELIVERY NOTE...
  • Seite 16: Produktidentifizierung

    Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Doku- mentationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vor- handen? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Ver- triebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...
  • Seite 17: Typenschild

    Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 Typenschild des Levelflex å...
  • Seite 18 Warenannahme und Produktidentifizierung Levelflex FMP56, FMP57 Zulassung: 56 57 ATEX II 1/2G Ex ia IIC T6 ATEX II 1 D Ex tD IIIC IP6x ATEX II 1/2 D Ex tD IIIC IP6x ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6...
  • Seite 19 Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung Hilfsenergie, Ausgang: 56 57 4-Draht 10,4-48VDC; 4-20mA HART Sonderausführung, TSP-Nr. zu spez. Anzeige, Bedienung: 56 57 Ohne, via Kommunikation SD02 4-zeilig, Drucktasten + Datensicherungsfunktion Sonderausführung, TSP-Nr. zu spez. Gehäuse: 56 57 GT19 Zweikammer, Kunststoff PBT...
  • Seite 20 Warenannahme und Produktidentifizierung Levelflex FMP56, FMP57 Dichtung: 56 57 EPDM, -40...120°C Sonderausführung, TSP-Nr. zu spez. Prozessanschluss: 56 57 1-1/2" 150lbs RF, 316/316L Flansch ANSI B16.5 (CRN) 2" 150lbs RF, 316/316L Flansch ANSI B16.5 (CRN) 3" 150lbs RF, 316/316L Flansch ANSI B16.5 (CRN) 4"...
  • Seite 21 Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung Kalibration: 56 57 5-Punkt Linearitätsprotokoll Sonderausführung, TSP-Nr. zu spez. Dienstleistung: (Mehrfachauswahl möglich) 56 57 Kundenspezifische Parametrierung HART Kundenspezifische Parametrierung PA Kundenspezifische Parametrierung FF Ohne Tooling DVD (FieldCare setup) Sonderausführung, TSP-Nr. zu spez. Test, Zeugnis: (Mehrfachauswahl möglich) 56 57 3.1 Materialnachweis, drucktragende Teile, EN10204-3.1 Abnahmeprüfzeugnis...
  • Seite 22: Lagerung, Transport

    Lagerung, Transport Levelflex FMP56, FMP57 Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse kann abreißen! Verletzungsgefahr! Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ► Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten.
  • Seite 23: Montage

    Levelflex FMP56, FMP57 Montage Montage Montagemaße 6.1.1 Abmessungen Elektronikgehäuse 90 (3.54) 78 (3.07) A0015132 Gehäuse GT18 (316L); Abmessungen in mm (in) å 4 78 (3.07) 90 (3.54) A0015133 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) å 5 90 (3.54) 78 (3.07)
  • Seite 24: Abmessungen Montagehalter

    Montage Levelflex FMP56, FMP57 6.1.2 Abmessungen Montagehalter 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Montagehalter für das Elektronikgehäuse å 7 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 25: Fmp56: Abmessungen Prozessanschluss

    Levelflex FMP56, FMP57 Montage 6.1.3 FMP56: Abmessungen Prozessanschluss/Sonde (4.8) = 100 (4) ø82.5 ø59.35 (ø3.25) (ø2.34) SW36 AF36 SW10 AF10 SW10 SW10 AF10 AF10 ø6 ø4 (ø0.24) (ø0.16) ø22 (ø0.87) ø22 (ø0.87) mm (in) A0012781 Montagebügel für Sondendesign "Sensor abgesetzt" (Merkmal 600) Gewinde ISO228 G3/4 oder ANSI MNPT3/4 (Merkmal 100) Seilsonde 4mm oder 1/6"...
  • Seite 26: Fmp57: Abmessungen Prozessanschluss

    Montage Levelflex FMP56, FMP57 6.1.4 FMP57: Abmessungen Prozessanschluss/Sonde (4.8) = 100 (4) ø59.5 ø59.5 ø59.5 (ø2.34) (ø2.34) (ø2.34) ø82.5 (ø3.25) SW55 SW55 AF55 AF55 SW14 SW14 SW14 AF14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 AF14 ø8...
  • Seite 27: Montagebedingungen

    Levelflex FMP56, FMP57 Montage Montagebedingungen 6.2.1 Geeignete Montageposition A0012851-DE Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters –...
  • Seite 28: Montage Bei Beengten Verhältnissen

    Montage Levelflex FMP56, FMP57 Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. 6.2.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde.
  • Seite 29 Levelflex FMP56, FMP57 Montage Sensor Merkmal 060 Sonde Zugbelastbarkeit [kN] max. Bruchkraft [kN] FMP57 LA, LB Seil 4mm (1/6") 316 LC, LD Seil 6mm (1/4") 316 NB, NE Seil 6mm (1/4") PA>Stahl NC, NF Seil 8mm (1/3") PA>Stahl Die Belastbarkeit der Silodecke ist auf diese maximale Bruchkraft auszulegen.
  • Seite 30 Montage Levelflex FMP56, FMP57 L [m] A0017171 Polyethylen-Granulat in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seil- å 9 durchmesser 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 31: Seitliche Belastbarkeit Von Stabsonden

    Levelflex FMP56, FMP57 Montage L [m] A0017173 Zement in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser å 11 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 32: Einschraubgewinde

    Montage Levelflex FMP56, FMP57 Einschraubgewinde A0015121 Montage mit Einschraubgewinde; bündig mit der Behälterdecke å 12 Dichtung Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form A. Dazu passen folgende Dichtringe: • Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm •...
  • Seite 33 Levelflex FMP56, FMP57 Montage Stuztenhöhe und -durchmesser • Zulässige Stutzendurchmesser: £ 150 mm (6 in). Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein. Für Stutzen ³ DN300: (® ä 33). : £ 150 mm (6 in). • Zulässige Stutzenhöhe Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
  • Seite 34: Fixierung Der Sonde

    Montage Levelflex FMP56, FMP57 6.2.5 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert (® ä 110) • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: –...
  • Seite 35: Besondere Montagesituationen

    Levelflex FMP56, FMP57 Montage ø a ø b ø<25 (1.0) 3 (0.12) » mm (in) A0012607 Sondenstab, unbeschichtet Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist. Kurzes Metallrohr, z.B. festgeschweißt Sondenstab, beschichtet Kunststoffhülse, z.B. PTFE, PEEK, PPS Kurzes Metallrohr, z.B.
  • Seite 36: Montage Von Der Seite

    Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staubentwick- lung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störreflexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser. Montage von der Seite mm (in) A0014140 •...
  • Seite 37: Behälter Mit Wärmeisolation

    Levelflex FMP56, FMP57 Montage Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan- schluss. Deswegen: • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen.
  • Seite 38 Montage Levelflex FMP56, FMP57 mm (in) A0014654 Prozessanschluss mit Flansch - FMP57 å 14 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) Endress+Hauser...
  • Seite 39: Messgerät Montieren

    Levelflex FMP56, FMP57 Montage Messgerät montieren 6.3.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm • Für Einschraubgewinde 1-1/2": Gabelschlüssel 55 mm • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) –...
  • Seite 40: Gerät Montieren

    Montage Levelflex FMP56, FMP57 4 / 6 mm 0.16 / 0.25 inch 5/15 Nm A0012453 1. Mit Innensechskantschlüssel SW3 (bei 4-mm-Seil) bzw. SW4 (bei 6-mm-Seil) die 3 Gewin- destifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeab- sichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein...
  • Seite 41: Seilsonden Montieren

    Levelflex FMP56, FMP57 Montage Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und damit am Prozessbehälter befestigen. • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm – Gewinde 1-1/2": Gabelschlüssel 55 mm •...
  • Seite 42: Montage Der Version "Sensor Abgesetzt

    Montage Levelflex FMP56, FMP57 6.3.4 Montage der Version "Sensor abgesetzt" Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abgesetzt" (Merkmal 600, Ausprägung MB). Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten: • Die Sonde mit Prozessanschluss •...
  • Seite 43: Messumformergehäuse Drehen

    Levelflex FMP56, FMP57 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: å 16 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse 6.3.5 Messumformergehäuse drehen...
  • Seite 44: Anzeigemodul Drehen

    Montage Levelflex FMP56, FMP57 6.3.6 Anzeigemodul drehen 3 mm A0013905 1. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elek- tronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
  • Seite 45: Elektrischer Anschluss

    Levelflex FMP56, FMP57 Elektrischer Anschluss Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 PROFIBUS PA / FOUNDATION Fieldbus A0011341 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus å 17 Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten Anschlussklemmen Schaltausgang (Open Collector) Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus Anschlussklemme für Potenzialausgleichsleitung...
  • Seite 46: Beispiele Zum Anschluss Des Schaltausgangs

    • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Anschlussbedingungen 7.2.1 Kabelspezifikation FOUNDATION Fieldbus • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5…2,5 mm (20…14 AWG) • Kabelaußendurchmesser: 5…9 mm (0,2…0,35 in) Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC...
  • Seite 47: Überspannungsschutz

    Levelflex FMP56, FMP57 Elektrischer Anschluss 7.2.3 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 ms) erfordert: Überspannungsschutz durch integriertes oder externes Überspannungsschutz-Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein inte-...
  • Seite 48: Messgerät Anschließen

    Elektrischer Anschluss Levelflex FMP56, FMP57 Messgerät anschließen WARNUNG Explosionsgefahr! Entsprechende nationale Normen beachten. ► Angaben der Sicherheitshinweise (XA) einhalten. ► Nur spezifizierte Kabelverschraubung benutzen. ► Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ► Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
  • Seite 49: Steckbare Federkraftklemmen

    Levelflex FMP56, FMP57 Elektrischer Anschluss Kabel gemäß Klemmenbelegung anschließen (® ä 45). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;...
  • Seite 50: Anschlusskontrolle

    Elektrischer Anschluss Levelflex FMP56, FMP57 Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (®...
  • Seite 51: Bedienmöglichkeiten

    A0014125 Möglichkeiten zur Vor-Ort-Bedienung å 20 Anzeigemodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Bedienmöglichkeiten über CDI-Schnittstelle (= Endress+Hauser Common Data Interface) 2.1 Computer mit Bedientool (FieldCare) 2.2 Commubox FXA291, angeschlossen an die CDI-Schnittstelle des Geräts 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137 Bedienmöglichkeiten über FHX50...
  • Seite 52 Bedienmöglichkeiten Levelflex FMP56, FMP57 FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten å 22 Industrial network High Speed Ethernet FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) FFblue Bluetooth-Modem Field Xpert SFX100 FieldCare NI-FF Schnittstellenkarte Folgende Möglichkeiten der Systemanbindung sind realisierbar:...
  • Seite 53: Das Bedienmenü

    Levelflex FMP56, FMP57 Bedienmöglichkeiten Das Bedienmenü 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Freigabecode eingeben Erweitertes Setup Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü...
  • Seite 54: Untermenüs Und Nutzerrollen

    Bedienmöglichkeiten Levelflex FMP56, FMP57 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Inhalt/Bedeutung Bediener Aufgaben im laufenden Messbetrieb: "Sprache" Legt die Bediensprache fest.
  • Seite 55: Verriegelung Des Menüs Über Parameter (Software-Verriegelung)

    Levelflex FMP56, FMP57 Bedienmöglichkeiten WP SIM DISPL Spare part: FMP52X-AB 02.01.03 Dev_R ex works SW update #1 SW update #2 A0013132 1. Gehäusedeckel über dem Anzeige- und Bediennmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4.
  • Seite 56: Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Levelflex FMP56, FMP57 Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 Anzeigedarstellung auf dem Anzeige- und Bedienmodul å 24 Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert...
  • Seite 57: Anzeigesymbole Für Die Untermenüs

    Levelflex FMP56, FMP57 Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 58 Bedienmöglichkeiten Levelflex FMP56, FMP57 Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Dia- gnosemeldung generiert.
  • Seite 59: Bedienelemente

    Levelflex FMP56, FMP57 Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
  • Seite 60: Zahlen Und Text Eingeben

    Bedienmöglichkeiten Levelflex FMP56, FMP57 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bediensymbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 …...
  • Seite 61 Levelflex FMP56, FMP57 Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.
  • Seite 62 Bedienmöglichkeiten Levelflex FMP56, FMP57 Textkorrektur-Symbole unter A0013990 A0013991 A0013989 A0013988 Löscht alle eingegebenen Verschiebt die Eingabeposi- Verschiebt die Eingabeposi- Löscht ein Zeichen links Zeichen. tion um eine Stelle nach tion um eine Stelle nach neben der Eingabeposition. links. rechts. Endress+Hauser...
  • Seite 63: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Levelflex FMP56, FMP57 Bedienmöglichkeiten 8.3.4 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung aufgenom- men wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstellen: (2s) A0014274 Endress+Hauser...
  • Seite 64: Integration In Ein Foundation

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus- Netzwerk Gerätebeschreibungsdatei (DD) Um ein Gerät zu konfigurieren und in ein FF-Netzwerk zu integrieren, benötigen Sie: • Ein FF-Konfigurationsprogramm • Die Cff-Datei (Common File Format: *.cff) • Die Gerätebeschreibung (DD) in einem der folgenden Formate –...
  • Seite 65: Blockmodell

    Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_ xxxxxxxxxxx (TRDHROM)
  • Seite 66: Blockkonfiguration Im Auslieferungszu

    Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUN- DATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. 9.4.2...
  • Seite 67: Indextabellen Der Endress+Hauser Parameter

    Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Channel Messwert Trennschichtdistanz Berechneter DK-Wert Klemmenspannung Sensor debug 32785 Absolute EOP-Amplitude 32786 Absolute Echoamplitude 32787 Absolute Trennschichtamplitude 32856 Distanz 32885 Elektroniktemperatur 32938 Trennschicht linearisiert 32949 Füllstand linearisiert 33044 Relative Echoamplitude 33045 Relative Trennschichtamplitude...
  • Seite 68: Advanced Setup Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Name Label Index Data type Größe Storage Schreibzu- MODE_BL Beschrei- (Bytes) Class griff bung full_calibration Abgleich Voll FLOAT Static (® ä 124) distance_unit Längeneinheit ENUM16 Static (® ä 123) interface Trennschicht FLOAT...
  • Seite 69: Display Transducer Block

    Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff output_echo_lost Ausgang bei Echoverlust ENUM16 Static (® ä 140) intermediate_height Zwischenhöhe FLOAT Static AUTO (® ä 137) level_correction Füllstandkorrektur...
  • Seite 70: Diagnostic Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschreibung (Bytes) Class griff decimal_places_1 1. Nachkommastellen ENUM16 Static AUTO (® ä 149) decimal_places_2 2. Nachkommastellen ENUM16 Static AUTO (® ä 150) decimal_places_3 3.
  • Seite 71: Expert Configuration Transducer Block

    Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreib- MODE_BLK Beschreibung (Bytes) Class zugriff result_device_check Ergebnis Gerätetest ENUM16 Dynamic (® ä 171) last_check_time Letzter Test STRING Dynamic (® ä 171) linearization_type Linearisierungsart ENUM16 Static (®...
  • Seite 72 Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff control_measurement Messung ENUM16 Static AUTO control_measurement Steuerung Messung ENUM16 Static AUTO filter_dead_time Totzeit FLOAT Static present_reference_distance Aktuelle Referenzdistanz FLOAT Dynamic history_reset Historie rückgesetzt...
  • Seite 73: Expert Information Transducer Block

    Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff eop_level_evaluation_ro EOP-Füllstand-Auswertung ENUM16 Static sensor_type_ro Sensortyp ENUM16 Static calculated_dc_status_en Status ENUM8 Dynamic 9.6.6 Expert Information Transducer Block Die Parameter des Expert Information Transducer Block sind beschrieben im Dokument GP01015F: "Levelflex FMP5x - Beschreibung der Geräteparameter - FOUNDATION Field-...
  • Seite 74: Service Sensor Transducer Block

    AUTO 9.6.7 Service Sensor Transducer Block Die Parameter des Service Sensor Transducer Blocks können nur durch autorisierte Service-Mit- arbeiter von Endress+Hauser bedient werden. 9.6.8 Service Information Transducer Block Die Parameter des Service Information Transducer Blocks können nur durch autorisierte Ser- vice-Mitarbeiter von Endress+Hauser bedient werden.
  • Seite 75 Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK digits_at_0_mVdB FLOAT Dynamic AUTO digits_per_mVdB FLOAT Dynamic AUTO actual_diagnostics Aktuelle Diagnose UINT32 Static electric_probe_length Elektrische Sondenlänge FLOAT Dynamic empty_calibration_ro Abgleich Leer...
  • Seite 76: Methoden

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Name Label Index Data type Größe (Bytes) Storage Class Schreibzugriff MODE_BLK present_probe_length_ee FLOAT Static AUTO reset_appl_para_chg_flags ENUM16 Static AUTO reset_dyn_persistent ENUM16 Static AUTO locking_status Status Verriegelung BIT_ENUM16 Dynamic decimal_places_menu Nachkommastellen Menü ENUM16...
  • Seite 77: Inbetriebnahme Über Bedienmenü (Vor-Ort-Anzeige, Fieldcare)

    Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Inbetriebnahme über Bedienmenü (Vor-Ort- Anzeige, FieldCare) 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 44) •...
  • Seite 78: Sprache Einstellen

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 10.4 Sprache einstellen 10.4.1 Sprache einstellen über Vor-Ort-Anzeige A0013637 10.4.2 Sprache einstellen über Bedientool (FieldCare) A0015305-DE Endress+Hauser...
  • Seite 79: Füllstandmessung Konfigurieren

    Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 10.5 Füllstandmessung konfigurieren 100% A0012838 Konfigurationsparameter zur Füllstandmessung in Schüttgütern å 29 LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand...
  • Seite 80: Anpassung Der Vor-Ort-Anzeige

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Stromaus- ausgang gängen 2. Anzeigewert Distanz Distanz 3. Anzeigewert Stromausgang 1 Stromausgang 1 4. Anzeigewert Keine Stromausgang 2 10.6.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Menüs angepasst werden:...
  • Seite 81: Inbetriebnahme Über Foundation Fieldbus-Konfigurationsprogramm

    Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Inbetriebnahme über FOUNDATION Fieldbus- Konfigurationsprogramm 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 44) • Checkliste "Anschlusskontrolle" (® ä 50) 11.2...
  • Seite 82: Analog Input Blöcke Parametrieren

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 11.2.4 Analog Input Blöcke parametrieren Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozessgrößen zugeordnet werden können. Werkseinstellung Analog Input Block CHANNEL AI 1 32949: Füllstand linearisiert AI 2 32856: Distanz 1.
  • Seite 83: Sprache Wählen

    Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338 Skalierung des Messwerts im AI Block å 30 • Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
  • Seite 84: Füllstandmessung Konfigurieren

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 11.5 Füllstandmessung konfigurieren Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden. Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen. 100% A0012838 Konfigurationsparameter zur Füllstandmessung in Schüttgütern å 31 LN = Sondenlänge...
  • Seite 85: Vor-Ort-Anzeige Konfigurieren

    Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Schritt Block Parameter Aktion Beschrei- bung SETUP (TRDSUP) Signalqualität Anzeige der Signalqualität des ausgewerteten (® ä 126) (signal_quality) Füllstandechos. SETUP (TRDSUP) Bestätigung Distanz Angezeigte Distanz mit tatsächlichem Wert (® ä 127) (confirm_distance) vergleichen, um die Aufnahme einer Stö- rechoausblendungskurve zu starten.
  • Seite 86 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 Optionen Beschreibung 265: Vergleichen Die im Anzeigemodul gespeicherte Gerätekonfiguration wird mit der aktuellen Geräte- konfiguration des HistoROM verglichen. 32848: Datensicherung Die Sicherungskopie der Gerätekonfiguration wird aus dem Anzeigemodul des Geräts löschen gelöscht. HistoROM Ein HistoROM ist ein "nichtflüchtiger"...
  • Seite 87: Ereignisverhalten Gemäß Foundation Fieldbus-Spezifikation Ff912 Konfigurieren

    Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8 Ereignisverhalten gemäß FOUNDATION Fieldbus- Spezifikation FF912 konfigurieren Das Gerät entspricht der FOUNDATION Fieldbus-Spezifikation FF912. Das bedeutet unter ande- rem: • Die Diagnosekategorie gemäß NAMUR-Empfehlung NE107 wird in herstellerunabhängiger Form über den Feldbus übertragen: –...
  • Seite 88: Ereignisgruppen

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 11.8.1 Ereignisgruppen Die Diagnoseereignisse sind entsprechend der Quelle und dem Gewicht des Ereignisses in 16 Gruppen eingeteilt. Jeder Gruppe ist dabei ab Werk eine Default-Ereigniskategorie zugeordnet. Zu jeder Ereignisgruppe gehört dabei ein Bit der Zuordnungsparameter.
  • Seite 89 Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Ereignis-Gewicht Default-Ereigniskategorie Ereignisquelle Bit Ereignisse dieser Gruppe Konfiguration S441: Stromausgang 1 Prozess • S801: Energie zu niedrig • S825: Betriebstemperatur • S921: Veränderung an Referenz • S942: In Sicherheitsdistanz • S943: In Blockdistanz •...
  • Seite 90: Zuordnungsparameter

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 11.8.2 Zuordnungsparameter Die Zuordnung der Ereigniskategorien zu den Ereignisgruppen geschieht über vier Zuordnungspa- rameter. Diese befinden sich im Block RESOURCE (RB2): • FD_FAIL_MAP: für Ereigniskategorie Ausfall (F) • FD_CHECK_MAP: für Ereigniskategorie Funktionskontrolle (C) •...
  • Seite 91 Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm A0017618 Navigieren Sie im FieldCare-Navigationsfenster zur Seite Experte ® Kommunikation ® Field diagnostics ® Alarm detection enable. A0017621 Die Spalten "Fail Map" und "Check Map" im Auslieferungszustand å 32 Suchen Sie in der Spalte Fail Map die Gruppe Configuration Highest Severity und deak- tivieren Sie das zugehörige Kontrollkästchen (A).
  • Seite 92 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 A0017615 Die Spalten "Fail Map" und "Check Map" nach der Änderung å 33 Es ist darauf zu achten, dass für jede Ereignisgruppe in mindestens einem der Zuordnungspa- rameter das entsprechende Bit gesetzt ist. Andernfalls wird mit dem Ereignis keine Kategorie über den Bus übertragen.
  • Seite 93: Konfigurierbarer Bereich

    Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm 11.8.3 Konfigurierbarer Bereich Für die folgenden Ereignisse lassen sich die Ereigniskategorie individuell definieren - unabhängig von der Ereignisgruppe, der sie in der Werkseinstellung zugeordnet sind: • F941: Echo verloren • S942: In Sicherheitsdistanz Um die Ereigniskategorie zu ändern, muss das Ereignis zunächst einem der Bits 1 bis 15 zugewie-...
  • Seite 94: Übertragung Der Ereignismeldungen Auf Den Bus

    Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm Levelflex FMP56, FMP57 A0017620 Gehen Sie in die Spalte Offspec Map und aktivieren Sie das Kontrollkästchen zum betroffe- nen Bit (hier: Configurable Area Bit 1). Bestätigen Sie die Eingabe mit der Enter-Taste. Eine Änderung der Fehlerkategorie von In Sicherheitsdistanz (In safety distance) wirkt nicht auf einen bereits bestehenden Fehler.
  • Seite 95: Störungsbehebung

    Levelflex FMP56, FMP57 Störungsbehebung Störungsbehebung 12.1 Fehlersuche Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup ® • Parameter Abgleich Leer prüfen und Distanz) mit tatsächlicher Distanz gegebenfalls korrigieren(® ä 124). übereinstimmt: • Parameter Abgleich Voll prüfen und Abgleichfehler gegebenenfalls korrigieren (®...
  • Seite 96: Diagnoseinformation Auf Vor-Ort-Anzeige

    Störungsbehebung Levelflex FMP56, FMP57 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diagnosemel- dung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 97: Diagnoseereignis Und Ereignistext

    Levelflex FMP56, FMP57 Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazu- gehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ¯...
  • Seite 98: Diagnoseereignis Im Bedientool

    Störungsbehebung Levelflex FMP56, FMP57 1. Taste O drücken ( -Symbol). Ã Die Meldung zu den Behebungsmaßnahmen des Diagnoseereignisses öffnet sich. 2. Gleichzeitig S + O drücken. Ã Die Meldung zu den Behebungsmaßnahmen wird geschlossen. 12.3 Diagnoseereignis im Bedientool Wenn im Bedientool ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich das Sta- tussignal zusammen mit dem dazugehörigen Symbol für Ereignisverhalten gemäß...
  • Seite 99: Diagnosemeldungen Im Diagnostic Transducer Block (Trddiag)

    Levelflex FMP56, FMP57 Störungsbehebung 12.4 Diagnosemeldungen im DIAGNOSTIC Transducer Block (TRDDIAG) • Der Parameter Aktuelle Diagnose (actual diagnostics) zeigt die Meldung mit der höchsten Priorität an. Jede Meldung wird zusätzlich gemäß FOUNDATION Fieldbus-Spezifikation über die Parameter XD_ERROR und BLOCK_ERROR angezeigt.
  • Seite 100: Elektronikfehler

    Störungsbehebung Levelflex FMP56, FMP57 Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F105 HF-Kabel 1. HF-Kabel Verbindung prüfen. Alarm 2. HF-Kabel tauschen. F106 Sensor 1. Sensorbeschichtung prüfen. Alarm 2. Sensor tauschen. 12.6.2 Elektronikfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F242 Software inkompatibel 1. Software prüfen.
  • Seite 101: Prozessfehler

    Levelflex FMP56, FMP57 Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung M438 Datensatz 1. Datensatzdatei prüfen. Warnung 2. Geräteparametrierung prüfen. 3. Up- und Download der neuen Konfiguration. S441 Stromausgang 1 1. Prozess prüfen. Warnung 2. Einstellung Stromausgang prüfen. C484 Simulation Fehlermodus Simulation ausschalten.
  • Seite 102: Ereignis-Logbuch Filtern

    Störungsbehebung Levelflex FMP56, FMP57 / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE Max. 20 Ereignismeldungen können chronologisch angezeigt werden. Wenn im Gerät die erwei- terte Funktion vom HistoROM freigeschaltet ist (Bestelloption), sind es bis zu 100 Meldungsein- träge.
  • Seite 103: Übersicht Zu Informationsereignissen

    Levelflex FMP56, FMP57 Störungsbehebung 12.7.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Logbuch ange- zeigt und nicht in der Diagnoseliste. Informationser- Ereignistext eignis I1000 -------- (Gerät ok) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 Messwertspeicher gelöscht...
  • Seite 104: Reparatur

    13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammen- gefasst.
  • Seite 105: Ersatzteile

    Levelflex FMP56, FMP57 Reparatur 13.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekenn- zeichnet. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das folgende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinformation.
  • Seite 106: Wartung

    Wartung Levelflex FMP56, FMP57 Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäu- seoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
  • Seite 107: Zubehör

    Levelflex FMP56, FMP57 Zubehör Zubehör 15.1 Gerätespezifisches Zubehör Zubehör Beschreibung Wetterschutzhaube mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produkt- struktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").
  • Seite 108 Zubehör Levelflex FMP56, FMP57 Zubehör Beschreibung Montagehalter für das Elek- tronikgehäuse 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Pro- dukstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 109 Levelflex FMP56, FMP57 Zubehör Zubehör Beschreibung 115mm; 150-250mm / 6-10" 215mm; 250-350mm / 10-14" 315mm; 350-450mm / 14-18" 415mm; 450-550mm / 18-22" Sonderausführung; TSP-Nr. zu spez. Zentrierscheibe: nicht gewählt DN40 / 1-1/2", InnenD. = 40-45mm, PPS DN50 / 2", InnenD. = 50-57mm, PPS DN80 / 3", InnenD.
  • Seite 110 Zubehör Levelflex FMP56, FMP57 Zubehör Beschreibung Montagekit, isoliert A0013586 Isolierhülse Ringschraube Zur sicher isolierten Fixierung von Seilsonden. Maximale Prozesstemperatur: 150 °C (300 °F) Für Seilsonden 4 mm (1/6 in) oder 6 mm (1/4 in) mit PA>Stahl : • Ringschraube M8 DIN 580 •...
  • Seite 111: Kommunikationsspezifisches Zubehör

    Für Einzelheiten siehe Dokument SD01007F. 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI405C/07 Zubehör Beschreibung Field Xpert SFX100 Kompaktes, flexibles und robustes Industrie-Handbediengerät für die Fernparametrierung...
  • Seite 112: Servicespezifisches Zubehör

    Zubehör Levelflex FMP56, FMP57 15.3 Servicespezifisches Zubehör Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 113: Rücksendung

    Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die medi- umsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informie- ren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material Endress+Hauser...
  • Seite 114: Entsorgung

    Entsorgung Levelflex FMP56, FMP57 Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten zu achten. Endress+Hauser...
  • Seite 115: Übersicht Bedienmenü

    Levelflex FMP56, FMP57 Übersicht Bedienmenü Übersicht Bedienmenü Sprache (® ä 119) Anzeige/Betrieb ® Zugriffsrechte Anzeige (® ä 120) Status Verriegelung (® ä 120) Format Anzeige (® ä 120) Kontrast Anzeige (® ä 122) Intervall Anzeige (® ä 123) Setup ®...
  • Seite 116 Übersicht Bedienmenü Levelflex FMP56, FMP57 Zwischenhöhe (® ä 137) Tabellenmodus (® ä 137) Tabellen Nummer (® ä 138) Füllstand (® ä 138) Kundenwert (® ä 139) Tabelle aktivieren (® ä 139) Setup ® Erweitert. Setup ® Sicherheitseinstellungen ® Ausgang Echoverlust (®...
  • Seite 117 Levelflex FMP56, FMP57 Übersicht Bedienmenü Trennzeichen (® ä 154) Zahlenformat (® ä 154) Nachkommastellen Menü (® ä 154) Setup ® Erweitert. Setup ® Datensicherung Anzeige ® Betriebszeit (® ä 155) Letzte Datensicherung (® ä 155) Konfigurationsdaten verwalten (® ä 155) Ergebnis Vergleich (®...
  • Seite 118 Übersicht Bedienmenü Levelflex FMP56, FMP57 Diagnose ® Messwert ® Digital input 1...4 ® Block tag (® ä 164) Channel (® ä 164) Output state (® ä 164) Out value (® ä 165) Diagnose ® Messwertspeicher ® Zuordnung 1. Kanal (® ä 166) Zuordnung 2.
  • Seite 119: Beschreibung Der Geräteparameter

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung der Geräteparameter (Bedienmenü) • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmodul • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (®...
  • Seite 120: Menü "Anzeige/Betrieb

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 19.1 Menü "Anzeige/Betrieb" Dieses Menü erscheint nur, wenn eine Vor-Ort-Anzeige vorhanden ist. Zugriffsrechte Anzeige Anzeige/Betrieb ® Zugriff Anzeige Navigation Setup ® Erweitertes Setup ® Zugriff Anzeige Beschreibung Anzeige der Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Erscheint vor einem Parameter ein -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.
  • Seite 121 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Anzeige/Betrieb ® Format Anzeige Navigation Setup ® Erweitert. Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
  • Seite 122: Zusätzliche Information

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Zusätzliche Information 1 Wert groß A0011948-DE Bargraph + 1 Wert A0012011-DE 2 Werte A0012013-DE Wert groß + 2 Werte A0012016-DE 4 Werte A0012019-DE Kontrast Anzeige Anzeige/Betrieb ® Kontrast Anzeige Navigation Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B. an Ablesewinkel oder Beleuchtung).
  • Seite 123: Menü "Setup

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung 30 % Intervall Anzeige Anzeige/Betrieb ® Intervall Anz. Navigation Setup ® Erweitert. Setup ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-...
  • Seite 124 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Auswahl • Beton • Plastik / Holz • Metall • Aluminium Werkseinstellung Metall Abgleich Leer Setup ® Abgleich Leer Navigation Beschreibung Festlegung des Leerabgleichs E. E ist der Abstand zwischen dem Referenzpunkt der Messung (Unterkante des Flansches bezie- hungsweise des Einschraubstückes) und dem mini-...
  • Seite 125 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Eingabe Je nach gewählter Längeneinheit und der Sonde. Werkseinstellung Je nach gewählter Längeneinheit und der Sonde. Füllstand Setup ® Füllstand Navigation Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung) A0013196 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet (® ä 133).
  • Seite 126: Signalqualität

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Signalqualität Setup ® Signalqualität Navigation Beschreibung Anzeige der Signalqualität Anzeige • Stark Das ausgewertete Echo liegt mindestens 10 mV über der Echoschwelle • Mittel Das ausgewertete Echo liegt mindestens 5 mV über der Echoschwelle •...
  • Seite 127: Die Sequenz "Ausblendung

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.2.1 Die Sequenz "Ausblendung" Bestätigung Distanz Setup ® Ausblendung ® Bestätig. Dist. Navigation Beschreibung Bestätigung, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest.
  • Seite 128: Untermenü "Erweitertes Setup

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Voraussetzung Nur sichtbar, wenn im Parameter Bestätigung Distanz die Option Manuelle Map-Aufnahme gewählt wurde. Beschreibung Angabe der Distanz, bis zu der eine Ausblendung aufgenommen werden soll. Eingabe 0,1 m (0,33 ft) ... Sondenlänge (LN)
  • Seite 129 Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 0…9 999 Freigabecode definieren Setup ®...
  • Seite 130 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Beschreibung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können. Sie wird in der Kopfzeile angezeigt: XXXXXXXXX A0013375 Kopfzeilentext Eingabe Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /)
  • Seite 131 • DK > 15 Werkseinstellung Unbekannt Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufge- führt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.end- ress.com) heruntergeladen werden kann. Prozesseigenschaft Navigation Setup ® Erw. Setup ® Füllstand ® Prozesseigensch.
  • Seite 132 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Auswahl Für "Medientyp" = "Flüssig" • Schnell > 1 m(40")/min • Standard < 1 m(40")/min • Mittel < 10 cm(4")/min • Langsam < 1 cm(0,4")/min • Keine Filter Für "Medientyp" = "Feststoff" • Schnell > 10 m(33 ft)/h •...
  • Seite 133: Füllstandeinheit

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Füllstandeinheit Setup ® Erw. Setup ® Füllstand ® Füllstandeinheit Navigation Beschreibung Festlegung der Füllstandeinheit Auswahl • % • m • mm • ft • in Werkseinstellung Zusätzliche Information Die Füllstandeinheit kann sich von der im Parameter Längeneinheit (® ä 123) definierten Ein- heit unterscheiden: •...
  • Seite 134 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Füllstandkorrektur Setup ® Erw. Setup ® Füllstand ® Füllstandkorr. Navigation Bedeutung Festlegung einer Füllstandkorrektur Eingabe Je nach gewählter Füllstandeinheit: • -100,0 ... 100,0 % • -200,0 ... +200,0 m • -656,2 ... +656,2 ft •...
  • Seite 135 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Linearisierung" Linearisierungsart Navigation Setup ® Erw. Setup ® Linearisierung ® Linearisier. Art Beschreibung Festlegung der Linearisierungsart Auswahl • Keine Der Füllstand wird ohne Umrechnung in der 100% Füllstandeinheit ausgegeben. • Linear (A) •...
  • Seite 136 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Beschreibung Wahl der Einheit für den linearisierten Wert Auswahl • Free text • t • lb • ton • kg • impGal • UsGal • cf • cm • dm • m • hl •...
  • Seite 137 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung Durchmesser Navigation Setup ® Erw. Setup ® Linearisierung ® Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ... 9999.999 m (32808 ft) Werkseinstellung 2 m (6.6 ft)
  • Seite 138 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Navigation Setup ® Erw. Setup ® Linearisierung ® Tabellenmodus Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Auswahl • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...
  • Seite 139 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Zusätzliche Information Bei Tabellenmodus = Manuell: Der Parameter Füllstand ist Eingabeparameter. Bei Tabellenmodus = Halbautomatisch: Der Parameter Füllstand ist Leseparameter. Kundenwert Setup ® Erw. Setup ® Linearisierung ® Kundenwert Navigation Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde.
  • Seite 140 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Untermenü "Sicherheitseinstellungen" Ausgang Echoverlust Navigation Setup ® Erw. Setup ® Sicherh.einst. ® Ausgang Echoverl. Beschreibung Festlegung des Ausgangssignals bei Echoverlust Auswahl • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten.
  • Seite 141 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Festlegung der Rampensteigung bei Echoverlust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusatzinformation • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/min) •...
  • Seite 142: Navigation

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Sequenz "Sondenlängenkorrektur" Mit der Sequenz "Sondenlängenkorrektur" lässt sich sicherstellen, dass das Gerät das Sondenend- signal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge übereinstimmt. Die auto- matische Sondenlängenkorrektur kann nur durchgeführt werden, wenn die Sonde im Behälter...
  • Seite 143 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Werkseinstellung Sondenlänge ok Aktuelle Sondenlänge Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge Navigation Beschreibung Je nach Parametrierung: • In den meisten Fällen: Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal). • Nur für Bestätigung Sondenlänge = Manuell: Eingabe der tatsächlichen Sondenlänge...
  • Seite 144 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Navigation Setup ® Erweitert. Setup ® Schaltausgang ® Zuordnung Status Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Digitalausgang. Beschreibung Ordnet dem Schaltausgang einen DI-Block zu. Auswahl • Aus Es ist kein Ausgang zugeordnet.
  • Seite 145 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Einschaltpunkt Ausschaltpunkt Setup ® Erweitert. Setup ® Schaltausgang ® Einschaltpunkt/Ausschaltpunkt Navigation Voraussetzung Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Beschreibung Legt Ein- und Ausschaltpunkt für den Grenzwertausgang fest.
  • Seite 146: Zusätzliche Information

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage dieser beiden Schaltpunkte. Einschaltpunkt > Ausschaltpunkt: Der Ausgang wird geschlossen, wenn der Messwert über den Einschaltpunkt steigt. Der Ausgang wird geöffnet, wenn der Messwert unter den Ausschaltpunkt sinkt.
  • Seite 147 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Nur sichtbar bei Funktion Schaltausgang = Grenzwert und Zuordnung Grenzwert ¹ Aus. Voraussetzung Beschreibung Legt die Verzögerung für das Einschalten des Ausgangs fest. Werteberich 0…100 s Werkseinstellung Ausschaltverzögerung Setup ® Erweitert. Setup ® Schaltausgang ® Ausschaltverzögerung...
  • Seite 148: Invertiertes Ausgangssignal

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Invertiertes Ausgangssignal Setup ® Erweitert. Setup ® Schaltausgang ® Invertiertes Ausgangssignal Navigation Beschreibung Ermöglicht Invertierung des Schaltverhaltens Auswahl • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung invertiert.
  • Seite 149 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Format Anzeige (® ä 120) 1. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 1. Anzeigewert...
  • Seite 150 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 2. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 2. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte untereinander, erscheint dieser an 2. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt.
  • Seite 151 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Mess- werte untereinander, erscheint dieser an 3. Stelle. Der Wert wird nur während normalen Mess- betriebs angezeigt. Wie viele Messwerte gleichzeitig und wie dargestellt werden, erfolgt über Parameter For- mat Anzeige (®...
  • Seite 152 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Auswahl • Keine • Füllstand linearisiert • Distanz • Stromausgang 1 • Stromausgang 2 (nur für Geräte mit 2 Stromausgängen) • Gemessener Strom • Klemmenspannung • Elektroniktemperatur Werkseinstellung Bei Füllstandmessung und 1 Stromausgang Keine Bei Füllstandmessung und 2 Stromausgängen...
  • Seite 153 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Kopfzeile Setup ® Erweitertes Setup ® Anzeige ® Kopfzeile Navigation Beschreibung Auswahl des Kopfzeileninhalts der Vor-Ort-Anzeige. Er erscheint nur während des normalen Messbetriebs. XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Auswahl • Messstellenbezeichnung •...
  • Seite 154 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Trennzeichen Setup ® Erweitertes Setup ® Anzeige ® Trennzeichen Navigation Beschreibung Auswahl des Trennzeichens für die Dezimaldarstellung von Zahlenwerten. Auswahl • . (Punkt) • , (Komma) Werkseinstellung . (Punkt) Zahlenformat Setup ® Erweitert. Setup ® Anzeige ® Zahlenformat...
  • Seite 155 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Untermenü "Datensicherung Anzeige" Das Untermenü Datensicherung Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemo- dul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul spei- chern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät gela- den werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 156 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzeigemo- dul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das Histo- ROM des Geräts zurückgespielt.
  • Seite 157: Menü "Diagnose

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3 Menü "Diagnose" Aktuelle Diagnose Diagnose ® Akt. Diagnose Navigation Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 158: Untermenü "Diagnoseliste

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 19.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.
  • Seite 159: Untermenü "Ereignis-Logbuch

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Diagnose ® Ereignis-Logbuch ® Filteroptionen Navigation Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste angezeigt wer- den. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
  • Seite 160 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Endress+Hauser...
  • Seite 161: Untermenü "Geräteinformation

    Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 162 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Beschreibung Anzeige des ersten, zweiten oder dritten Teils des erweiterten Bestellcodes. Dieser ist aufgrund der Zeichenlänge in max. 3 Parameter aufgeteilt. Der erweiterte Bestellcode gibt für das Gerät die Ausprägung aller Merkmale der Produktstruktur an und charakterisiert damit das Gerät eindeutig.
  • Seite 163: Untermenü "Messwert

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3.4 Untermenü "Messwert" Distanz (® ä 125) Füllstand linearisiert Diagnose ® Messwert ® Füllst. linearis. Navigation Beschreibung Anzeige des linearisierten Füllstands Schaltzustand (® ä 147) Untermenü "Analog input 1" ... "Analog input 5"...
  • Seite 164 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Navigation Diagnose ® Messwert® Analog input 1...5 ® Output state Beschreibung Status des Blockausgangswerts gemäß der FOUNDATION Fieldbus-Spezifikation Out value Diagnose ® Messwert® Analog input 1...5 ® Out value Navigation Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation...
  • Seite 165 Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Diagnose ® Messwert® Digital input 1...3 ® Output state Navigation Beschreibung Status des Blockausgangswerts gemäß der FOUNDATION Fieldbus-Spezifikation Out value Diagnose ® Messwert® Digital input 1...3 ® Out value Navigation Beschreibung Blockausgangswert gemäß der FOUNDATION Fieldbus-Spezifikation...
  • Seite 166: Untermenü "Messwertspeicher

    Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 19.3.5 Untermenü "Messwertspeicher" Das Menü wird nur angezeigt, wenn im Gerät die erweiterter Funktion des HistoROM frei- geschaltet ist. Zuordnung 1. Kanal...4.Kanal Diagnose ® Messwertspeicher ® Zuord. 1. Kanal Navigation Diagnose ® Messwertspeicher ® Zuord. 2. Kanal Diagnose ®...
  • Seite 167: Werkseinstellung

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) Beschreibung Definition des Speicherintervalls t für die Messwertspeicherung. Dieses bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Datenspeicher und somit die maximale speicherbare Pro- zesszeit T = 1000 × t • Bei Nutzung von 1 Speicherkanal: T = 500 ×...
  • Seite 168 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Beschreibung Anzeige des Messwertverlaufs für den Speicherkanal in Form eines Diagramms. A0013859 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Prozess- größe. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die laufende Messung an.
  • Seite 169: Untermenü "Simulation

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3.6 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Diagnose ® Simulation ® Zuord. Prozessgr Navigation Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
  • Seite 170 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Schaltzustand Diagnose ® Simulation ® Schaltzustand Navigation Voraussetzung Nur sichtbar für Simulation Schaltausgang = An. Beschreibung Legt den Schaltzustand für die Simulation fest. Auswahl • Offen • Geschlossen Werkseinstellung Offen Simulation Gerätealarm Navigation Diagnose ®...
  • Seite 171: Untermenü "Gerätetest

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3.7 Untermenü "Gerätetest" Start Gerätetest Diagnose ® Gerätetest ® Start Gerätetest Navigation Beschreibung Start eines Gerätetests. Auswahl • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
  • Seite 172 Beschreibung der Geräteparameter (Bedienmenü) Levelflex FMP56, FMP57 Navigation Diagnose ® Gerätetest ® Füllstandsignal Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...
  • Seite 173: Untermenü "Gerät Zurücksetzen

    Levelflex FMP56, FMP57 Beschreibung der Geräteparameter (Bedienmenü) 19.3.8 Untermenü "Gerät zurücksetzen" Restart Diagnose ® Gerät rücksetzen ® Restart Navigation Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.
  • Seite 174: Stichwortverzeichnis

    Stichwortverzeichnis Levelflex FMP56, FMP57 Stichwortverzeichnis 0 … 9 Bestätigung Distanz (Parameter) ....127 Bestätigung Sondenlänge (Parameter) ....142 1.
  • Seite 175 Levelflex FMP56, FMP57 Stichwortverzeichnis Ereignis-Logbuch (Untermenü) ....159 Ereignis-Logbuch filtern ..... . . 102 Intervall Anzeige (Parameter) .
  • Seite 176 Stichwortverzeichnis Levelflex FMP56, FMP57 Rampe Echoverlust (Parameter) ....140 Verriegelungszustand ......57 Reinigung .
  • Seite 177 Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 178 www.endress.com/worldwide *71206494* BA01055F/00/DE/02.12 71206494 CCS/COSIMA 71206494...
