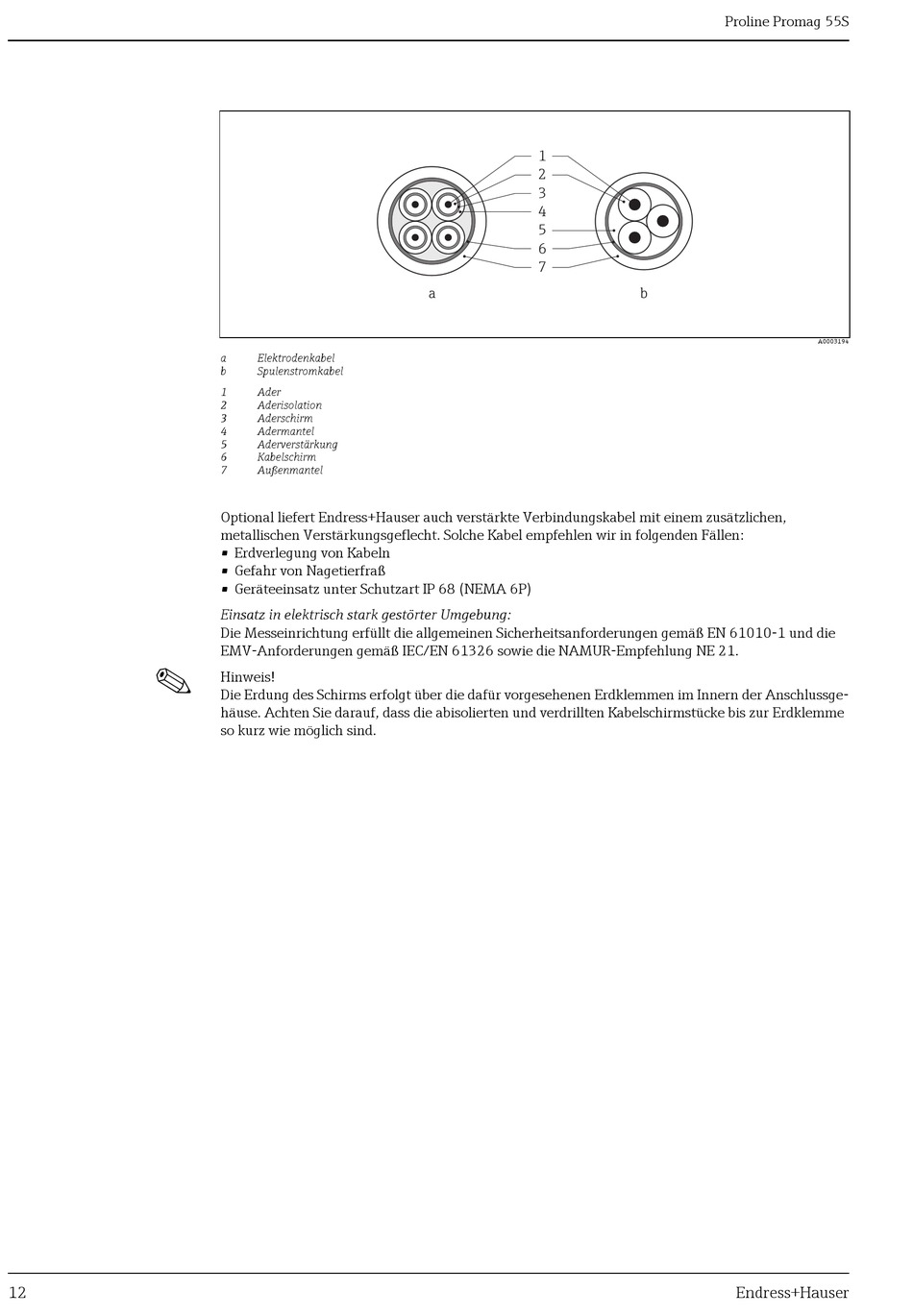

a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen,
metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen:
• Erdverlegung von Kabeln
• Gefahr von Nagetierfraß
• Geräteeinsatz unter Schutzart IP 68 (NEMA 6P)
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010-1 und die
EMV-Anforderungen gemäß IEC/EN 61326 sowie die NAMUR-Empfehlung NE 21.
Hinweis!
Die Erdung des Schirms erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussge-
häuse. Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme
so kurz wie möglich sind.
