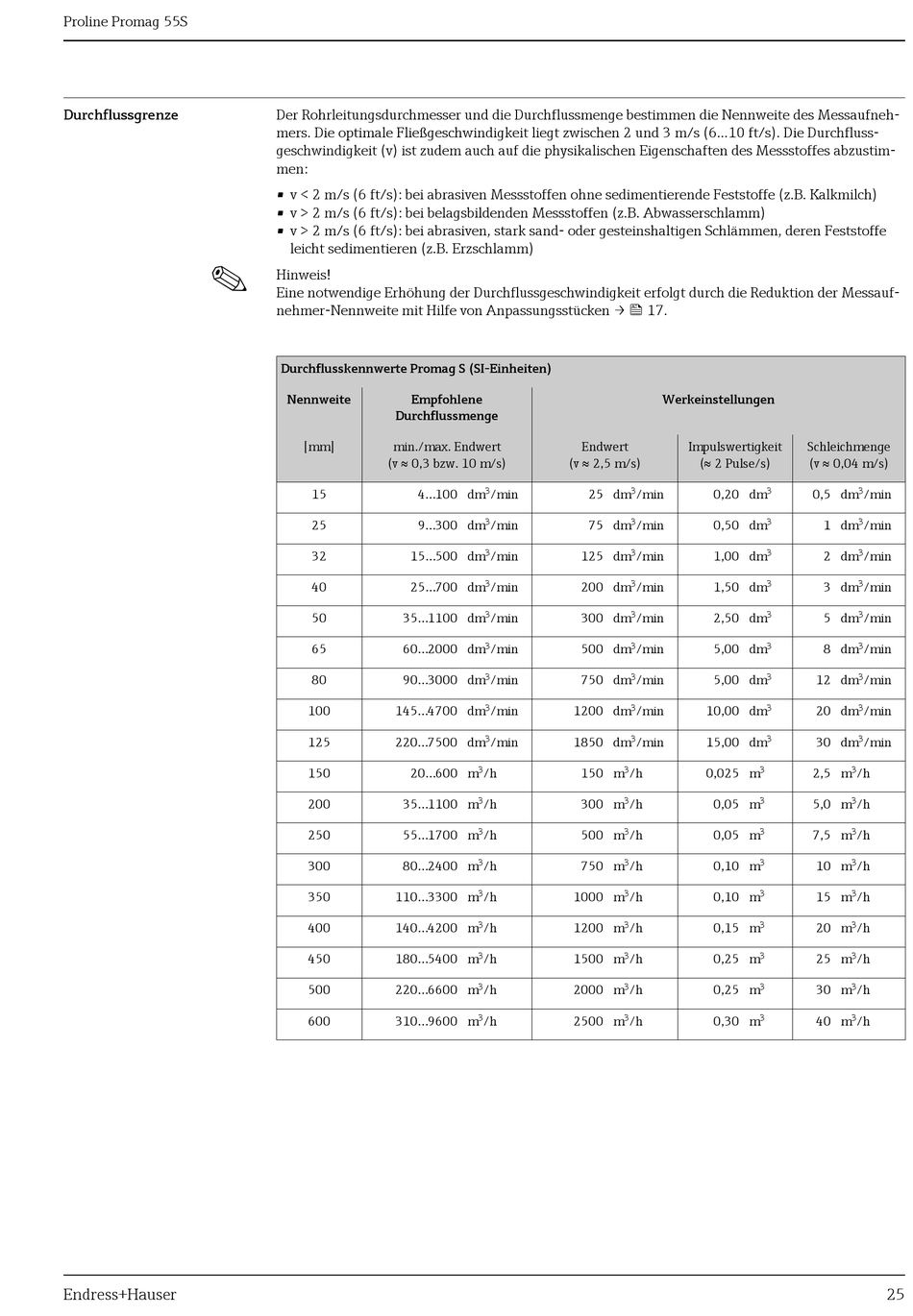

Durchflussgrenze - Endress+Hauser Proline Promag 55S Technische Information

Proline Promag 55S

Durchflussgrenze

!
Endress+Hauser
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufneh-
mers. Die optimale Fließgeschwindigkeit liegt zwischen 2 und 3 m/s (6...10 ft/s). Die Durchfluss-
geschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustim-
men:
• v < 2 m/s (6 ft/s): bei abrasiven Messstoffen ohne sedimentierende Feststoffe (z.B. Kalkmilch)
• v > 2 m/s (6 ft/s): bei belagsbildenden Messstoffen (z.B. Abwasserschlamm)
• v > 2 m/s (6 ft/s): bei abrasiven, stark sand- oder gesteinshaltigen Schlämmen, deren Feststoffe
leicht sedimentieren (z.B. Erzschlamm)
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der Messauf-
nehmer-Nennweite mit Hilfe von Anpassungsstücken →  17.
Durchflusskennwerte Promag S (SI-Einheiten)
Nennweite Empfohlene
Durchflussmenge
[mm] min./max. Endwert
(v  0,3 bzw. 10 m/s)
15 4...100 dm
25 9...300 dm
32 15...500 dm
40 25...700 dm
50 35...1100 dm
65 60...2000 dm
80 90...3000 dm
100 145...4700 dm
125 220...7500 dm
150 20...600 m
200 35...1100 m
250 55...1700 m
300 80...2400 m
350 110...3300 m
400 140...4200 m
450 180...5400 m
500 220...6600 m
600 310...9600 m
Endwert
(v  2,5 m/s)
3 3
/min 25 dm /min
3 3
/min 75 dm /min
3 3
/min 125 dm /min
3 /min 200 dm 3 /min
3 3
/min 300 dm /min
3 3
/min 500 dm /min
3 /min 750 dm 3 /min
3 3
/min 1200 dm /min
3 3
/min 1850 dm /min
3 3
/h 150 m /h
3 /h 300 m 3 /h
3 3
/h 500 m /h
3 3
/h 750 m /h
3 3
/h 1000 m /h
3 3
/h 1200 m /h
3 3
/h 1500 m /h
3 3
/h 2000 m /h
3 3
/h 2500 m /h
Werkeinstellungen
Impulswertigkeit Schleichmenge
( 2 Pulse/s) (v  0,04 m/s)
3
0,20 dm 0,5 dm
3
0,50 dm 1 dm
3
1,00 dm 2 dm
1,50 dm 3 3 dm
3
2,50 dm 5 dm
3
5,00 dm 8 dm
5,00 dm 3 12 dm
3
10,00 dm 20 dm
3
15,00 dm 30 dm
3
0,025 m 2,5 m
0,05 m 3 5,0 m
3
0,05 m 7,5 m
3
0,10 m 10 m
3
0,10 m 15 m
3
0,15 m 20 m
3
0,25 m 25 m
3
0,25 m 30 m
3
0,30 m 40 m
3
/min
3
/min
3
/min
3 /min
3
/min
3
/min
3 /min
3
/min
3
/min
3
/h
3 /h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
/h
25
