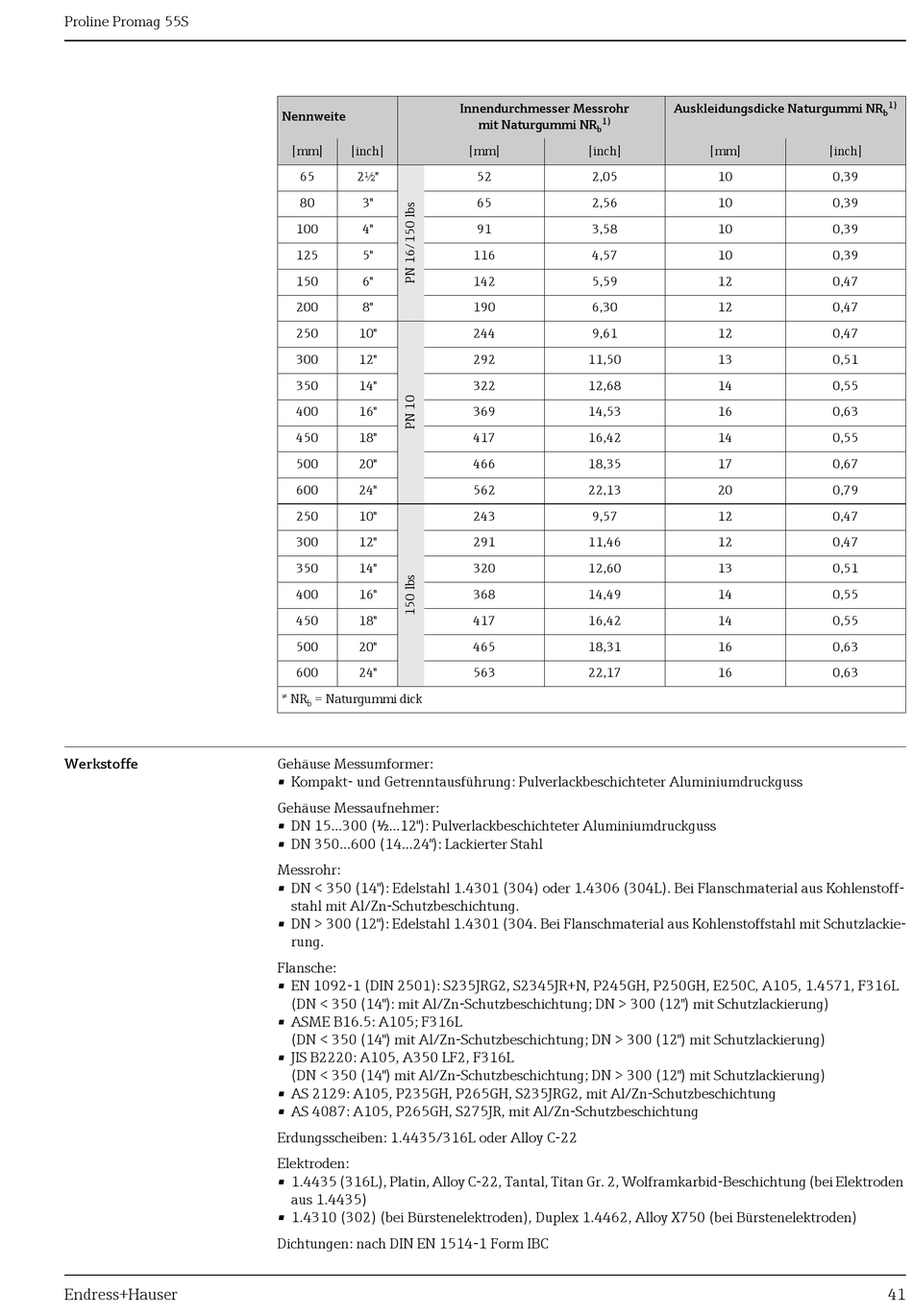

Proline Promag 55S
Werkstoffe
Endress+Hauser
Nennweite
[mm]
[inch]
65
2½"
80
3"
100
4"
125
5"
150
6"
200
8"
250
10"
300
12"
350
14"
400
16"
450
18"
500
20"
600
24"
250
10"
300
12"
350
14"
400
16"
450
18"
500
20"
600
24"
NR
= Naturgummi dick
b
Gehäuse Messumformer:
• Kompakt- und Getrenntausführung: Pulverlackbeschichteter Aluminiumdruckguss
Gehäuse Messaufnehmer:
• DN 15...300 (½...12"): Pulverlackbeschichteter Aluminiumdruckguss
• DN 350...600 (14...24"): Lackierter Stahl
Messrohr:
• DN < 350 (14"): Edelstahl 1.4301 (304) oder 1.4306 (304L). Bei Flanschmaterial aus Kohlenstoff-
stahl mit Al/Zn-Schutzbeschichtung.
• DN > 300 (12"): Edelstahl 1.4301 (304. Bei Flanschmaterial aus Kohlenstoffstahl mit Schutzlackie-
rung.
Flansche:
• EN 1092-1 (DIN 2501): S235JRG2, S2345JR+N, P245GH, P250GH, E250C, A105, 1.4571, F316L
(DN < 350 (14"): mit Al/Zn-Schutzbeschichtung; DN > 300 (12") mit Schutzlackierung)
• ASME B16.5: A105; F316L
(DN < 350 (14") mit Al/Zn-Schutzbeschichtung; DN > 300 (12") mit Schutzlackierung)
• JIS B2220: A105, A350 LF2, F316L
(DN < 350 (14") mit Al/Zn-Schutzbeschichtung; DN > 300 (12") mit Schutzlackierung)
• AS 2129: A105, P235GH, P265GH, S235JRG2, mit Al/Zn-Schutzbeschichtung
• AS 4087: A105, P265GH, S275JR, mit Al/Zn-Schutzbeschichtung
Erdungsscheiben: 1.4435/316L oder Alloy C-22
Elektroden:
• 1.4435 (316L), Platin, Alloy C-22, Tantal, Titan Gr. 2, Wolframkarbid-Beschichtung (bei Elektroden
aus 1.4435)
• 1.4310 (302) (bei Bürstenelektroden), Duplex 1.4462, Alloy X750 (bei Bürstenelektroden)
Dichtungen: nach DIN EN 1514-1 Form IBC
Innendurchmesser Messrohr
1)
mit Naturgummi NR
b
[mm]
[inch]
52
2,05
65
2,56
91
3,58
116
4,57
142
5,59
190
6,30
244
9,61
292
11,50
322
12,68
369
14,53
417
16,42
466
18,35
562
22,13
243
9,57
291
11,46
320
12,60
368
14,49
417
16,42
465
18,31
563
22,17
Auskleidungsdicke Naturgummi NR
[mm]
[inch]
10
0,39
10
0,39
10
0,39
10
0,39
12
0,47
12
0,47
12
0,47
13
0,51
14
0,55
16
0,63
14
0,55
17
0,67
20
0,79
12
0,47
12
0,47
13
0,51
14
0,55
14
0,55
16
0,63
16
0,63
1)
b
41
