Proline Promag 55S

Messprinzip

Messeinrichtung

Endress+Hauser

Arbeitsweise und Systemaufbau

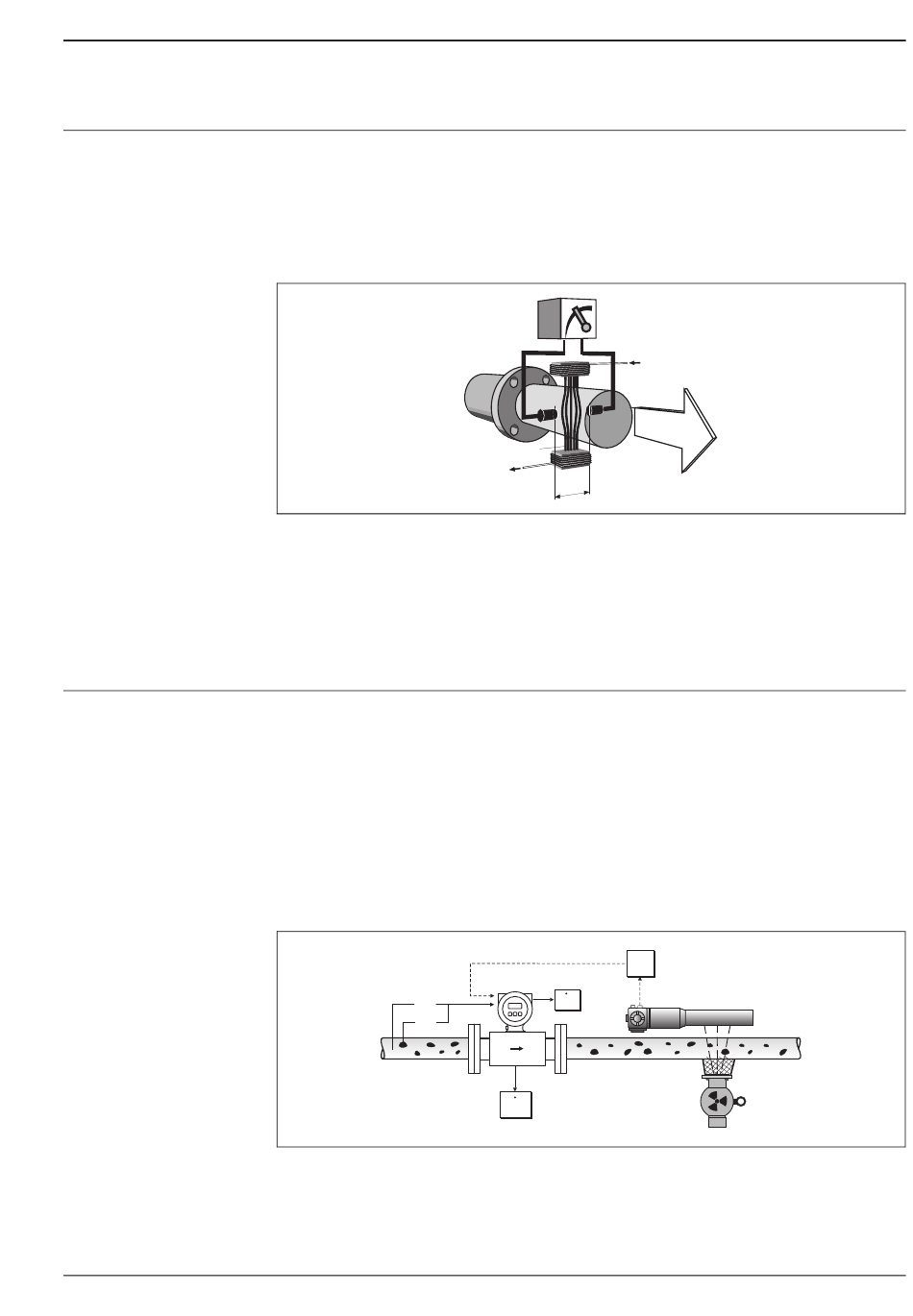

Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die
induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Mes-
selektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen
errechnet. Das magnetische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Pola-
rität erzeugt.
Ue = B · L · v
Q = A · v
Ue Induzierte Spannung
B Magnetische Induktion (Magnetfeld)
L Elektrodenabstand
v Durchflussgeschwindigkeit
Q Volumenfluss
A Rohrleitungsquerschnitt
I Stromstärke
Das Durchfluss-Messsystem besteht aus folgenden Teilen:
• Messumformer Promag 55
• Messaufnehmer Promag S (DN 15...600 / ½...24")
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Messung von Feststoff-Durchflüssen
In Kombination mit einem Dichte-Messgerät, z.B. mit "Gammapilot M" von Endress+Hauser, ermittelt
Promag 55S auch den Durchsatz von Feststoffen in Masse-, Volumen- oder Prozentanteilen.
Folgende Bestellangaben sind dazu erforderlich: Bestelloption für Software-Funktion "Feststofffluss"
(F-CHIP) sowie Bestelloption für einen Stromeingang.
r
C
r
S
Feststofffluss-Messung (m) mithilfe eines Dichte- und eines Durchfluss-Messgerätes. Sind zusätzlich auch die Feststoffdichte (ρ
die Dichte der Transportflüssigkeit (ρ
1 Durchfluss-Messgerät (Promag 55S) → Volumenfluss (V). Die Feststoffdichte (ρ
sind zusätzlich in den Messumformer einzugeben.
2 Dichte-Messgerät (z.B. "Gammapilot M") → Gesamt-Messstoffdichte ρ
Ue
B
I
L
m
V
1
) bekannt, so kann damit der Feststofffluss berechnet werden.
C
I
V
r
M
2
) und die Dichte der Transportflüssigkeit (ρ
S
(Transportflüssigkeit und Feststoffe)
M
A0003191
A0006118
) und
S
)
C
3
