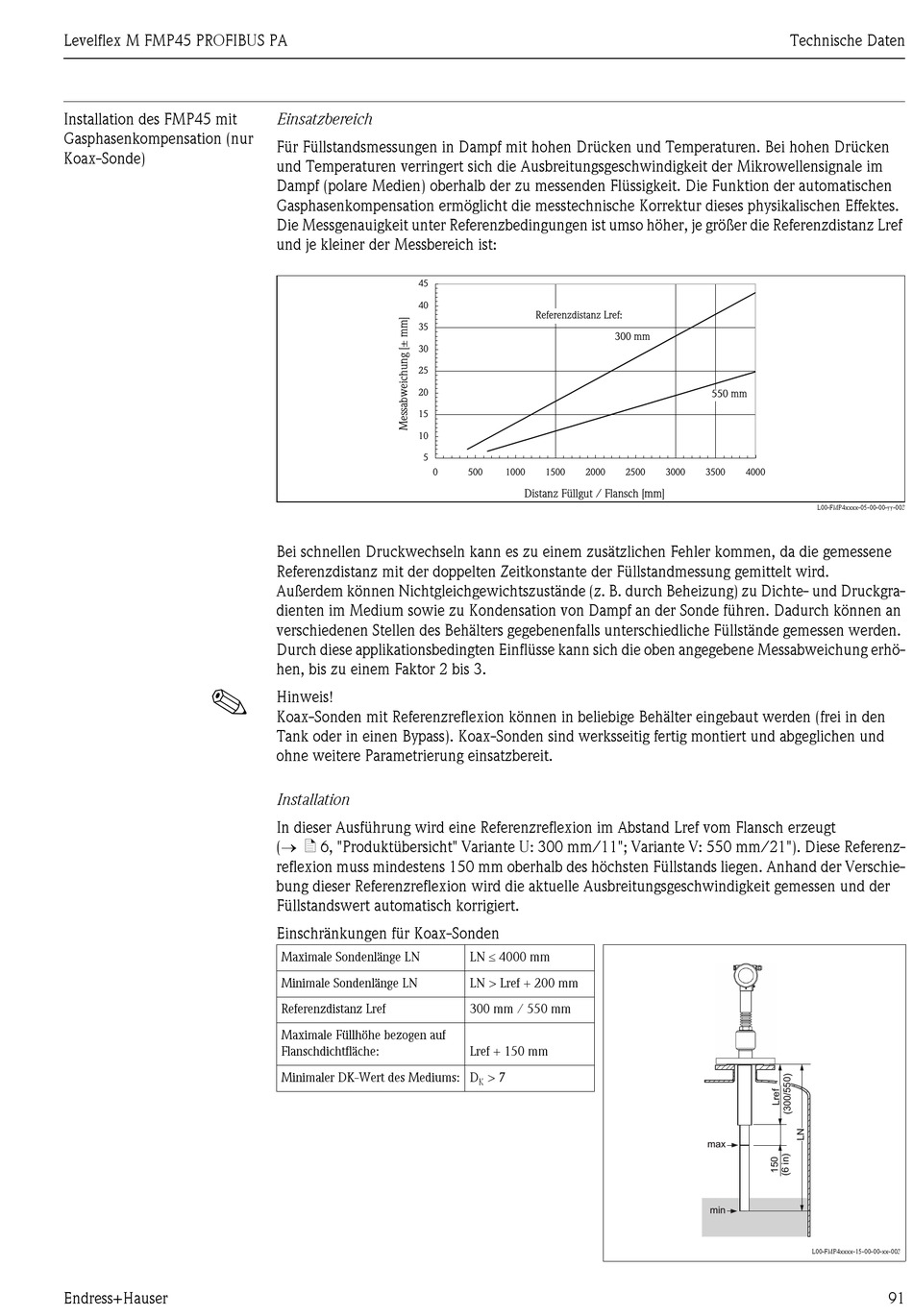

Levelflex M FMP45 PROFIBUS PA
Installation des FMP45 mit
Gasphasenkompensation (nur
Koax-Sonde)
!
Endress+Hauser
Einsatzbereich
Für Füllstandsmessungen in Dampf mit hohen Drücken und Temperaturen. Bei hohen Drücken
und Temperaturen verringert sich die Ausbreitungsgeschwindigkeit der Mikrowellensignale im
Dampf (polare Medien) oberhalb der zu messenden Flüssigkeit. Die Funktion der automatischen
Gasphasenkompensation ermöglicht die messtechnische Korrektur dieses physikalischen Effektes.
Die Messgenauigkeit unter Referenzbedingungen ist umso höher, je größer die Referenzdistanz Lref
und je kleiner der Messbereich ist:
45
40
35
30
25
20
15
10
5
0
Bei schnellen Druckwechseln kann es zu einem zusätzlichen Fehler kommen, da die gemessene
Referenzdistanz mit der doppelten Zeitkonstante der Füllstandmessung gemittelt wird.
Außerdem können Nichtgleichgewichtszustände (z. B. durch Beheizung) zu Dichte- und Druckgra-
dienten im Medium sowie zu Kondensation von Dampf an der Sonde führen. Dadurch können an
verschiedenen Stellen des Behälters gegebenenfalls unterschiedliche Füllstände gemessen werden.
Durch diese applikationsbedingten Einflüsse kann sich die oben angegebene Messabweichung erhö-
hen, bis zu einem Faktor 2 bis 3.
Hinweis!
Koax-Sonden mit Referenzreflexion können in beliebige Behälter eingebaut werden (frei in den
Tank oder in einen Bypass). Koax-Sonden sind werksseitig fertig montiert und abgeglichen und
ohne weitere Parametrierung einsatzbereit.
Installation
In dieser Ausführung wird eine Referenzreflexion im Abstand Lref vom Flansch erzeugt
(→ ä 6, "Produktübersicht" Variante U: 300 mm/11"; Variante V: 550 mm/21"). Diese Referenz-
reflexion muss mindestens 150 mm oberhalb des höchsten Füllstands liegen. Anhand der Verschie-
bung dieser Referenzreflexion wird die aktuelle Ausbreitungsgeschwindigkeit gemessen und der
Füllstandswert automatisch korrigiert.
Einschränkungen für Koax-Sonden
Maximale Sondenlänge LN
Minimale Sondenlänge LN
Referenzdistanz Lref
Maximale Füllhöhe bezogen auf
Flanschdichtfläche:
Minimaler DK-Wert des Mediums: D
Referenzdistanz Lref:
300 mm
500
1000
1500
2000
2500
Distanz Füllgut / Flansch [mm]
LN ≤ 4000 mm
LN > Lref + 200 mm
300 mm / 550 mm
Lref + 150 mm
> 7
K
Technische Daten
550 mm
3000
3500
4000
L00-FMP4xxxx-05-00-00-yy-003
max
min
L00-FMP4xxxx-15-00-00-xx-003
91
