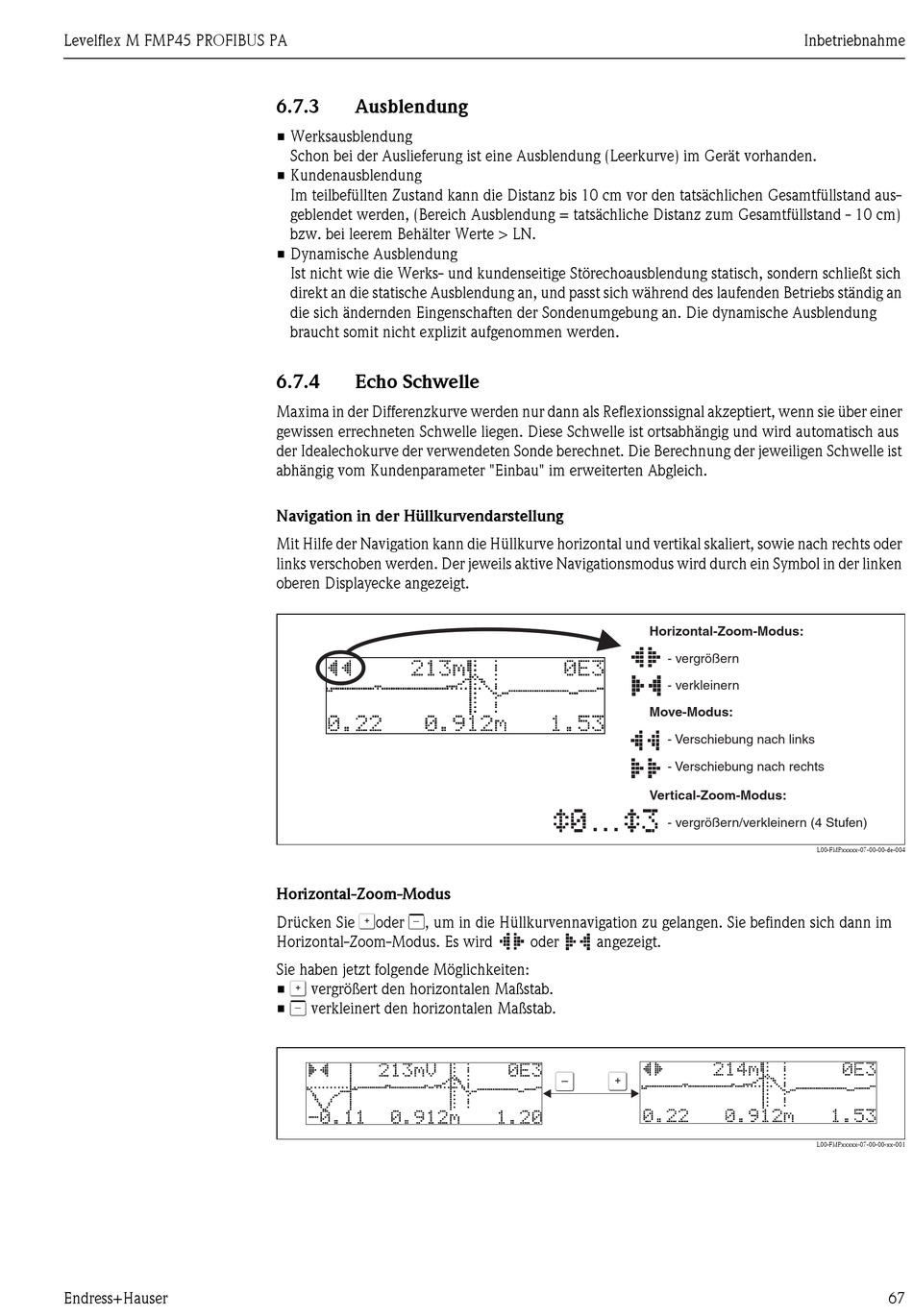

Levelflex M FMP45 PROFIBUS PA
Endress+Hauser
6.7.3
Ausblendung
• Werksausblendung
Schon bei der Auslieferung ist eine Ausblendung (Leerkurve) im Gerät vorhanden.
• Kundenausblendung
Im teilbefüllten Zustand kann die Distanz bis 10 cm vor den tatsächlichen Gesamtfüllstand aus-
geblendet werden, (Bereich Ausblendung = tatsächliche Distanz zum Gesamtfüllstand - 10 cm)
bzw. bei leerem Behälter Werte > LN.
• Dynamische Ausblendung
Ist nicht wie die Werks- und kundenseitige Störechoausblendung statisch, sondern schließt sich
direkt an die statische Ausblendung an, und passt sich während des laufenden Betriebs ständig an
die sich ändernden Eingenschaften der Sondenumgebung an. Die dynamische Ausblendung
braucht somit nicht explizit aufgenommen werden.
6.7.4
Echo Schwelle
Maxima in der Differenzkurve werden nur dann als Reflexionssignal akzeptiert, wenn sie über einer
gewissen errechneten Schwelle liegen. Diese Schwelle ist ortsabhängig und wird automatisch aus
der Idealechokurve der verwendeten Sonde berechnet. Die Berechnung der jeweiligen Schwelle ist
abhängig vom Kundenparameter "Einbau" im erweiterten Abgleich.
Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach rechts oder
links verschoben werden. Der jeweils aktive Navigationsmodus wird durch ein Symbol in der linken
oberen Displayecke angezeigt.
Horizontal-Zoom-Modus
O
S
Drücken Sie
oder
, um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im
Horizontal-Zoom-Modus. Es wird
Sie haben jetzt folgende Möglichkeiten:
O
•
vergrößert den horizontalen Maßstab.
S
•
verkleinert den horizontalen Maßstab.
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- Verschiebung nach links
- Verschiebung nach rechts
Vertical-Zoom-Modus:
...
- vergrößern/verkleinern (4 Stufen)
oder
angezeigt.
S
O
Inbetriebnahme
L00-FMPxxxxx-07-00-00-de-004
L00-FMPxxxxx-07-00-00-xx-001
67
