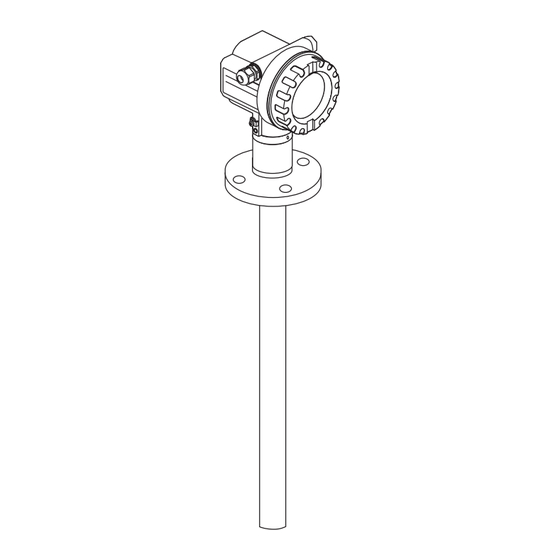

Kurzanleitung Levelflex M FMP40 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...
Levelflex M FMP40 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schütt- güttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme und Bedienung • Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft) unter strenger Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vor-...
Sicherheitshinweise Levelflex M FMP40 FOUNDATION Fieldbus Sicherheitszeichen Symbol Bedeutung Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes füh- ren.
Levelflex M FMP40 FOUNDATION Fieldbus Montage Montage Montage auf einen Blick Gehäuse F12/F23 oder T12 1½" SW 60 ¾" SW 50 Achtung! Gerät nur am Einschraubstück einschrauben L00-FMP4xxxx-17-00-00-de-070 Warenannahme, Transport, Lagerung 2.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
Montage Levelflex M FMP40 FOUNDATION Fieldbus Einbau 2.3.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • Zum Befestigen von Einschraubstücken: 60mm Gabelschlüssel für 1½", 50mm Gabelschlüssel für ¾" • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
Levelflex M FMP40 FOUNDATION Fieldbus Montage 2.3.3 Montage von Seilsonden " Achtung! Bei Gefahr von elektrostatischer Entladung des Produkts muß das Gehäuse geerdet werden, bevor das Sondenseil in das Silo hinuntergelassen wird. Sonde einführen Sondenseil langsam • Sondenseil abwickeln und vorsichtig in abwickeln und vorsichtig das Silo hinunterlassen.
Montage Levelflex M FMP40 FOUNDATION Fieldbus 2.3.5 Einbauhinweise für Füllstandmessungen in Schüttgütern und Flüssigkeiten • Verwenden Sie für Schüttgüter im Normalfall Seilsonden, Stabsonden sind in Schüttgütern nur für kurze Messbereiche bis ca. 2 m geeignet. Dies gilt vor allem für Anwendungen, in denen die Sonde seitlich schräg eingebaut wird und für leichte und gut rieselfähige Schüttgüter.
Levelflex M FMP40 FOUNDATION Fieldbus Montage Minimaler Abstand B der Sonde zur Behälterwand: Werkstoff min. Abstand B Metall 100 mm bei glatter Wand Kunststoff 100 mm, min. 300 mm zu metallischen Teilen außerhalb des Tanks Beton 0,5 m, andernfalls reduziert sich der max. mögliche Messbereich Abstand zu vorstehenden Einbauten min.
Seite 10
Montage Levelflex M FMP40 FOUNDATION Fieldbus Art der Sondenmontage • Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den meisten Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden.
Levelflex M FMP40 FOUNDATION Fieldbus Montage Abstützung von Sonden gegen Verbiegen • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). • Bei GL/ABS Zulassung: Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig.
Montage Levelflex M FMP40 FOUNDATION Fieldbus Einbau in Betonsilos Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen. Alternativ kann die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante der Silodecke hinausragen darf. Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge siehe Abbildung.
Seite 13
Levelflex M FMP40 FOUNDATION Fieldbus Montage Die folgenden Diagramme zeigen typische Belastungen bei häufig vorkommenden Schüttgütern als Anhaltswerte. Die Berechnung erfolgte für folgende Bedingungen: • Freihängende Sonde (Sondenende unten nicht fixiert) • Frei fließendes Schüttgut, also Massenfluss. Für Kernfluss ist eine Berechnung nicht möglich.
Montage Levelflex M FMP40 FOUNDATION Fieldbus Da die Zugkräfte auch stark von der Rieselfähigkeit des Füllgutes abhängen, ist bei schwer flie- ßenden Füllgütern und bei Gefähr von Wächtenbildung ein höherer Sicherheitsfaktor notwen- dig. In kritischen Fällen eher 6 mm Seil verwenden, statt 4 mm.
Seite 15
Levelflex M FMP40 FOUNDATION Fieldbus Montage Einbau in zylindrisch liegende und ste- hende Tanks • Verwenden Sie bei Messbereichen – bis 4 m: Stab- (1) oder Koaxsonde (2) – bis 10 m: Teilbare Stabsonde – über 10 m: 4 mm-Seilsonde •...
Seite 16
Montage Levelflex M FMP40 FOUNDATION Fieldbus Einbauort • Empfohlener Abstand B Wand-Seilsonde: ~1/6...1/4 des Behälterdurchmessers. • Nicht mittig (2) in metallischen Silos. • Nicht im Befüllstrom (3). • Bitte bestellen Sie die Sonde mit einer Länge, die ca. 30 mm über dem Tankbo- den endet.
Levelflex M FMP40 FOUNDATION Fieldbus Montage 2.3.9 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...
Verdrahtung Levelflex M FMP40 FOUNDATION Fieldbus Verdrahtung Warnung! Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings und die Inhalte der Betriebsanleitung einzuhalten. " Achtung! Vor dem Anschluss bitte folgendes beachten: •...
Levelflex M FMP40 FOUNDATION Fieldbus Verdrahtung Verdrahtung im Gehäuse T12 Gehäusedeckel (1) abschrauben. Kabel (2) durch die Kabelverschrau- bung (3) einführen. Verwenden Sie geschirmte, verdrillte Zweidrahtleitung. Kabelschirm mit der Erdungsklemme (4) im Anschlussraum verbinden. Anschluss herstellen (siehe Klemmen- belegung). Kabelverschraubung (3) festdrehen.
Verdrahtung Levelflex M FMP40 FOUNDATION Fieldbus Klemmenbelegung FF- FF+ L00-FMP4xxxx-04-00-00-de-004 Kabelspezifikation FOUNDATION Fieldbus Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Die Kabelspezifikationen kön- nen der FF-Spezifikation oder IEC 61158-2 entnommen werden. Folgende Kabeltypen sind zum Beispiel geeignet: • Siemens 6XV1 830-5BH10 •...
Levelflex M FMP40 FOUNDATION Fieldbus Verdrahtung Versorgungsspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Variante Klemmenspannung Standard 9 V...32 V Versorgungsspannung 9 V...32 V Einschaltspannung Für Geräte mit Explosionsschutz-Zertifikat ist der zulässige Spannungsbereich eingeschränkt. Beachten sie die zugehörigen Sicherheitshinweise (XA).
Verdrahtung Levelflex M FMP40 FOUNDATION Fieldbus Schutzart • bei geschlossenem Gehäuse getestet nach: – IP68, NEMA6P (24 h bei 1,83 m unter Wasser) – IP66, NEMA4X • bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays) Anschlusskontrolle Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch: •...
Levelflex M FMP40 FOUNDATION Fieldbus Bedienung Bedienung Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
Bedienung Levelflex M FMP40 FOUNDATION Fieldbus Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Behälter Eigen. • Medium Eigensch. • Messbedingungen Im folgenden wird die Position immer in Klammern (z. B. "Behälter Eigen." (002)) hinter der beschriebenen Funktion angegeben.
Bedienung Levelflex M FMP40 FOUNDATION Fieldbus 4.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 17. • Checkliste "Anschlusskontrolle", → ä 22. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:...
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus Übersicht Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
Seite 29
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbe- dingungen anpassen, eingegeben werden müssen.
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus Grundabgleich mit Gerätedisplay 5.4.1 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme Hinweis! Bei der Auswahl "Alu-Behälter" kalibriert sich das Gerät in Abhängigkeit von den Mediumsein- genschaften bei der ersten Befüllung selbständig. Es können daher zur Beginn der ersten Befül- lung Steigungsfehler auftreten. Kunststoff Beh Die Auswahl "Kunststoff Beh"(älter) ist bei Einbau von Sonden in Holz- bzw. Kunststoffbehäl- ter ohne metallische Fläche am Prozessanschluss (siehe Einbau in Kunststoffbehälter) zu wäh-...
Seite 32
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus Messbereich ε Medien- DK ( Typische Schüttgüter Typische Flüssigkeiten metallisch PA-beschich- gruppe blanke Sonden tete Seilsonden – verflüssigte Gase, z. B. N 4 m, nur Koax- 1,4...1,6 — sonde – Kunststoffgranulat – Flüssiggas, z. B. Propan –...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme 5.4.5 Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •...
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus 5.4.7 Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme 5.4.10 Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Mess- genauigkeit.
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus 5.4.12 Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füll- stand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E –...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme 5.4.14 Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten: Auswahl: •...
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus Dist. zu klein • es wird derzeit ein Störecho ausgewertet • eine Ausblendung wird deshalb einschliesslich des derzeit gemessenen Echos ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschla- Dist. zu gross •...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme 5.4.16 Funktion "Starte Ausblend." (053) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Störechoausblendung bis zum in "Bereich Ausblend" (052) ein- gegeben Abstand durchgeführt. Auswahl: • aus: es wird keine Ausblendung durchgeführt •...
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt.
Seite 41
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: digital analog Summe aus Nichtlinearität, Messbereich: ± 0,06 % Nichtwiederholbarkeit und Hysterese – bis 10 m: ±3 mm – > 10 m: ± 0,03 %...
Inbetriebnahme Levelflex M FMP40 FOUNDATION Fieldbus L00-FMP4xxxx-14-00-06-xx-001 Hüllkurve mit Gerätedisplay Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 5.6.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...
Levelflex M FMP40 FOUNDATION Fieldbus Inbetriebnahme 5.6.2 Funktion "Kurve lesen" (0E2) Diese Funktion bestimmt ob die Hüllkurve als • einzelne Kurve oder • zyklisch gelesen wird. ⇒ ENDRESS + HAUSER – Hinweis! Ist die zyklische Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisie- rung in einer langsameren Zykluszeit.
