Levelflex M FMP45 PROFIBUS PA
Endress+Hauser

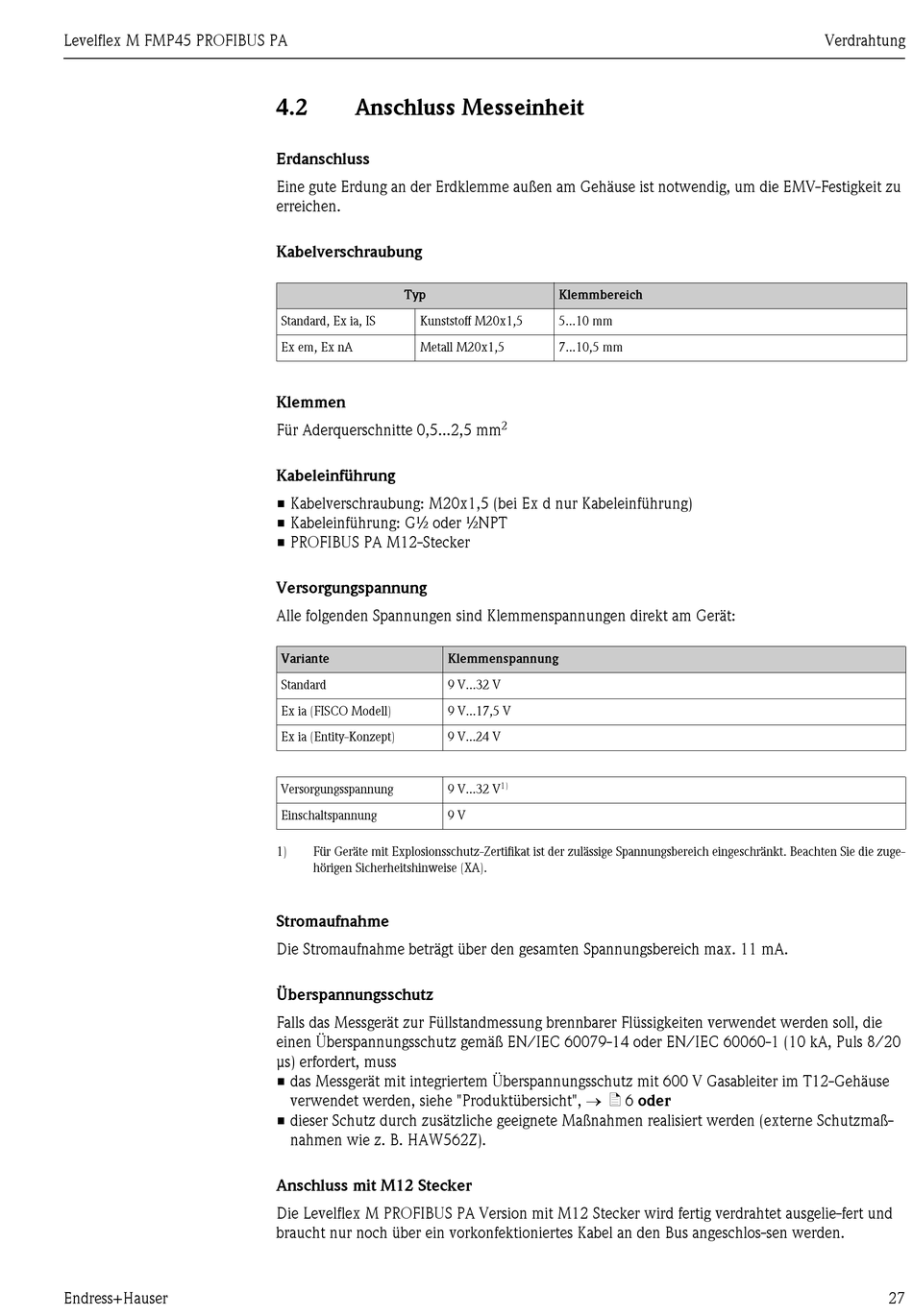

4.2
Anschluss Messeinheit
Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu
erreichen.
Kabelverschraubung
Typ
Standard, Ex ia, IS
Kunststoff M20x1,5
Ex em, Ex nA
Metall M20x1,5
Klemmen
Für Aderquerschnitte 0,5...2,5 mm
Kabeleinführung
• Kabelverschraubung: M20x1,5 (bei Ex d nur Kabeleinführung)
• Kabeleinführung: G½ oder ½NPT
• PROFIBUS PA M12-Stecker
Versorgungspannung
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Variante
Klemmenspannung
Standard
9 V...32 V
Ex ia (FISCO Modell)
9 V...17,5 V
Ex ia (Entity-Konzept)
9 V...24 V
Versorgungsspannung
9 V...32 V
Einschaltspannung
9 V
1)
Für Geräte mit Explosionsschutz-Zertifikat ist der zulässige Spannungsbereich eingeschränkt. Beachten Sie die zuge-
hörigen Sicherheitshinweise (XA).
Stromaufnahme
Die Stromaufnahme beträgt über den gesamten Spannungsbereich max. 11 mA.
Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die
einen Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20
μs) erfordert, muss
• das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse
verwendet werden, siehe "Produktübersicht", → ä 6 oder
• dieser Schutz durch zusätzliche geeignete Maßnahmen realisiert werden (externe Schutzmaß-
nahmen wie z. B. HAW562Z).
Anschluss mit M12 Stecker
Die Levelflex M PROFIBUS PA Version mit M12 Stecker wird fertig verdrahtet ausgelie-fert und
braucht nur noch über ein vorkonfektioniertes Kabel an den Bus angeschlos-sen werden.
Klemmbereich
5...10 mm
7...10,5 mm
2
1)
Verdrahtung
27
