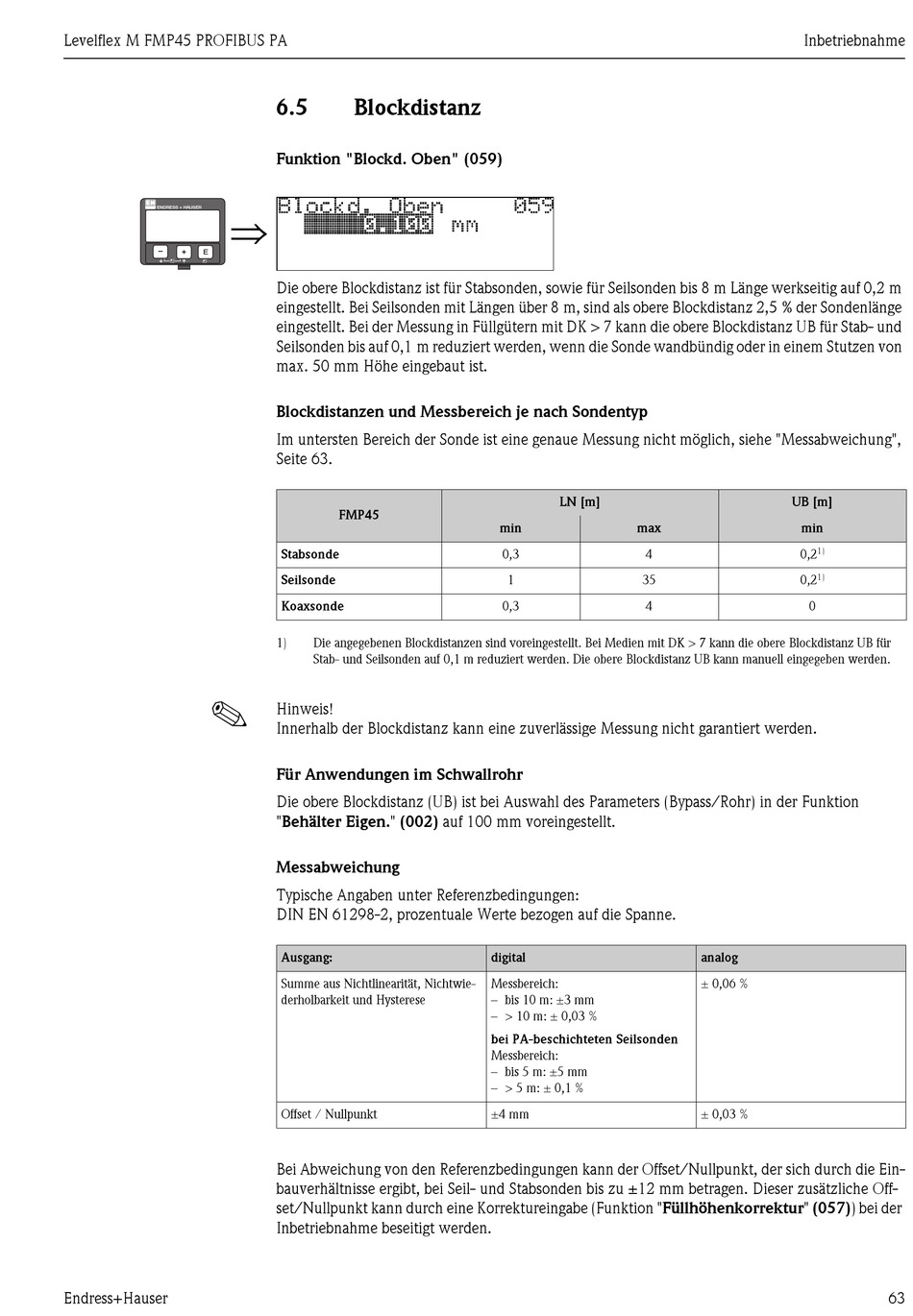

6.5
Blockdistanz
Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m
eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge
eingestellt. Bei der Messung in Füllgütern mit DK > 7 kann die obere Blockdistanz UB für Stab- und
Seilsonden bis auf 0,1 m reduziert werden, wenn die Sonde wandbündig oder in einem Stutzen von
max. 50 mm Höhe eingebaut ist.
Blockdistanzen und Messbereich je nach Sondentyp
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messabweichung",
Seite 63.
FMP45
Stabsonde
Seilsonde
Koaxsonde
1)
Die angegebenen Blockdistanzen sind voreingestellt. Bei Medien mit DK > 7 kann die obere Blockdistanz UB für
Stab- und Seilsonden auf 0,1 m reduziert werden. Die obere Blockdistanz UB kann manuell eingegeben werden.
Hinweis!
Innerhalb der Blockdistanz kann eine zuverlässige Messung nicht garantiert werden.
Für Anwendungen im Schwallrohr
Die obere Blockdistanz (UB) ist bei Auswahl des Parameters (Bypass/Rohr) in der Funktion
"Behälter Eigen." (002) auf 100 mm voreingestellt.
Messabweichung
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang:
Summe aus Nichtlinearität, Nichtwie-
derholbarkeit und Hysterese
Offset / Nullpunkt
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche Off-
set/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der
Inbetriebnahme beseitigt werden.
LN [m]
min
max
0,3
4
1
35
0,3
4
digital
Messbereich:
– bis 10 m: ±3 mm
– > 10 m: ± 0,03 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ± 0,1 %
±4 mm
Inbetriebnahme
UB [m]
min
1)
0,2
1)
0,2
0
analog
± 0,06 %
± 0,03 %
63
