Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP45 PROFIBUS PA

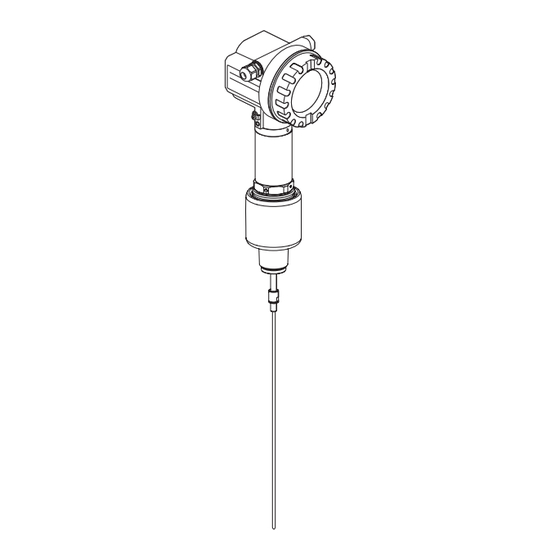

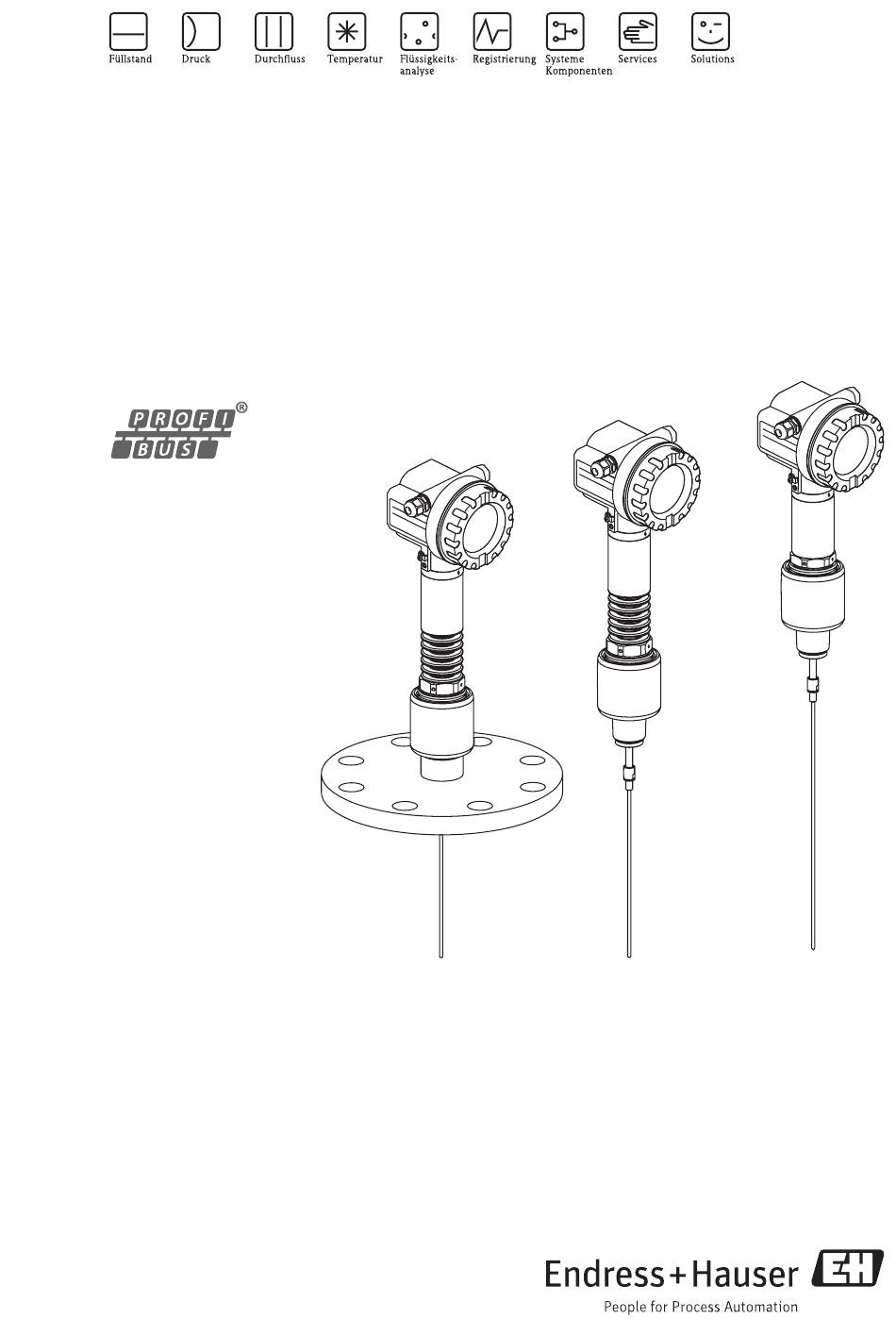

- Seite 1 Betriebsanleitung Levelflex M FMP45 Geführtes Füllstand-Radar BA00280F/00/DE/15.11 71154968 gültig ab Software-Version: 01.04.zz...
- Seite 2 Levelflex M FMP45 PROFIBUS PA Kurzanleitung Levelflex M - Kurzanleitung KA189F/00/a2/03.07 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Grund- Behälter Medium Messbe- Abgleich Abgleich Distanz/ Distanz Bereich Starte abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen Ausblend. Ausblend.
-
Seite 3: Inhaltsverzeichnis
Softwarehistorie ......87 Kontaktadressen von Endress+Hauser ..88 Verdrahtung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Levelflex M FMP45 PROFIBUS PA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüt- tern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien. -
Seite 5: Sicherheitszeichen Und -Symbole
Levelflex M FMP45 PROFIBUS PA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung... -
Seite 6: Identifizierung
Identifizierung Levelflex M FMP45 PROFIBUS PA Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: Bestellnummer Kennzeichnung nach Richtlinie 94/9/EG (siehe Bestellinformationen) und Kennzeichnung der Zündschutzart ENDRESS+HAUSER Made in Germany Seriennummer LEVELFLEX-M D-79689 Maulburg Order Code: Ser.-No.:... - Seite 7 Levelflex M FMP45 PROFIBUS PA Identifizierung Prozesstemperatur: A -200...+280 °C (XT); Sattdfampf max. +200 °C -200...+400 °C (HT) Sonderausführung, TSP-Nr. zu spez. Sonde: A ..mm, Seil 4mm, 316 C ..inch, Seil 1/6", 316 K ..mm, Stab 16 mm, 316L ..
- Seite 8 Identifizierung Levelflex M FMP45 PROFIBUS PA Sondenbauart: B Kompakt, Zentrierscheibe d=45 mm, 316L, Rohrdurchmesser DN50/2" C Kompakt, Zentrierscheibe d=75 mm, 316L, Rohrdurchmesser DN80/3" + DN100/4" getrennt, Kabel 3m, oben, Zentr. d=45 mm, Zentrierscheibe d=45mm, 316L, Rohrdurchmesser DN50/2" G getrennt, Kabel 3m, oben, Zentr. d=75 mm, Zentrierscheibe d=75mm, 316L, Rohrdurchmesser DN80/3"...
-
Seite 9: Lieferumfang
Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®... -
Seite 10: Montage
Montage Levelflex M FMP45 PROFIBUS PA Montage Montage auf einen Blick Montage mit Einschraubstück Gehäuse F12/F23 oder T12 Gehäuse drehen Für besseren Zugang zum Bedienmodul / Anschlussraum ½ " Gehäuse F12 Achtung! Gerät nur am Einschraubstück einschrauben SW 60 max. Drehmoment... -
Seite 11: Einbaubedingungen
Levelflex M FMP45 PROFIBUS PA Montage Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 max. 100 (4.33) 94 (3.7) 65 (2.56) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35) - Seite 12 Montage Levelflex M FMP45 PROFIBUS PA Prozessanschluss, Sondentyp Gehäuse F12 / T12 / F23 Variante “3” / “4”: abgesetzte Elektronik, Einführung oben 4 x ø8,5 Variante “4”: abgesetzte Elektronik, Einführung seitlich ø21.3 ø76 ø76 ø81 HT 400 °C XT 280 °C Einschraubstück...
-
Seite 13: Einbau
Levelflex M FMP45 PROFIBUS PA Montage Einbau 3.4.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½". • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.4.2 Kürzen von Sonden... -
Seite 14: Montage Von Seilsonden Im Leeren Silo
Montage Levelflex M FMP45 PROFIBUS PA Koaxsonden Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist als 10 mm. Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inne- ren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel auf dem Stab gehalten. -
Seite 15: Montage Von Seilsonden Im Teilbefüllten Silo
Levelflex M FMP45 PROFIBUS PA Montage 3.4.4 Montage von Seilsonden im teilbefüllten Silo Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex, ist es nicht immer möglich, das Silo zu entleeren. Der Einbau ist unter folgenden Bedingungen auch bei teilbefülltem Silo möglich: •... -
Seite 16: Allgemeine Hinweise
Montage Levelflex M FMP45 PROFIBUS PA 3.4.6 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt. Koaxsonden werden von den Einbauverhältnissen nicht beinflusst. Sie können auch eingesetzt wer- den: •... -
Seite 17: Behältereinbauten
Levelflex M FMP45 PROFIBUS PA Montage Behältereinbauten • Wählen Sie den Einbauort so, dass der Abstand zu Einbauten (5) (z. B. Grenzschal- ter, Verstrebungen) über die ganze Sonden- länge > 300 mm beträgt, auch während des Betriebs. • Sonde darf während des Betriebs innerhalb des Messbereiches keine Einbauten berühren. - Seite 18 Montage Levelflex M FMP45 PROFIBUS PA Abstützung von Sonden gegen Verbiegen Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). Stabsonden Sondenstab Hülse eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist! kurzes Metallrohr z.B.
-
Seite 19: Einbau Mit Wärmeisolation
Levelflex M FMP45 PROFIBUS PA Montage Einbau mit Wärmeisolation • Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen (≥ 200 °C) der FMP45 in die übliche Behälterisolation mit einzube- ziehen. • Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinaus- gehen. -
Seite 20: Spezielle Hinweise
Gefahr das Behältnisse komplett geflutet werden. Dabei kann es bei Mediengrup- pen mit großem DK-Wert zur Ausgabe eines Messwertes kommen, der unterhalb des tatsächlichen Füllstandes liegt. Bitte kontaktieren Sie Ihre lokale Endress+Hauser Niederlassung für Abhilfemass- nahmen. Endress+Hauser... -
Seite 21: Schräger Einbau
Levelflex M FMP45 PROFIBUS PA Montage 3.4.8 Hinweise zu besonderen Einbausituationen Anschweißen der Sonde im Tank " Achtung! Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut werden. -
Seite 22: Einbau Bei Schlecht Zugänglichen Prozessanschlüssen
Montage Levelflex M FMP45 PROFIBUS PA 3.4.9 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert. • Bei Einbau beachten Sie bitte die Projektierungshinweise, Seite 16. • Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren. -
Seite 23: Gehäuse Drehen
Levelflex M FMP45 PROFIBUS PA Montage 3.4.10 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •... -
Seite 24: Verdrahtung
Verdrahtung Levelflex M FMP45 PROFIBUS PA Verdrahtung Hinweise zur PROFIBUS PA Installation finden Sie in der Betriebsanleitung BA034S/04/DE. Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: Profibus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem... -
Seite 25: Verdrahtung Im Gehäuse T12
Levelflex M FMP45 PROFIBUS PA Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Profibus-Geräte sind auf dem Typenschild (1) LEVELFLEX M IP65 gekennzeichnet. Die Versorgungsspannung muss dem Order Code: Achtung! if modification x x x x x x x x Ser.-No.:... -
Seite 26: Verdrahtung Mit M12 Stecker
Verdrahtung Levelflex M FMP45 PROFIBUS PA Verdrahtung mit M12 Stecker " Vor dem Anschluss bitte folgendes beachten: Profibus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany Profibus PA Standard und dem gewählten LEVELFLEX-M... -
Seite 27: Anschluss Messeinheit
Levelflex M FMP45 PROFIBUS PA Verdrahtung Anschluss Messeinheit Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. Kabelverschraubung Klemmbereich Standard, Ex ia, IS Kunststoff M20x1,5 5...10 mm Ex em, Ex nA Metall M20x1,5 7...10,5 mm... -
Seite 28: Anschlussempfehlung
Verdrahtung Levelflex M FMP45 PROFIBUS PA Anschlussempfehlung Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte: • Gerät über die externe Erdungsklemme erden. • Die Abschirmung des Buskabels darf nicht unterbrochen sein. • Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung an jedem Kabelende erden bzw. -
Seite 29: Bedienung
Levelflex M FMP45 PROFIBUS PA Bedienung Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen... -
Seite 30: Allgemeiner Aufbau Des Bedienmenüs
Bedienung Levelflex M FMP45 PROFIBUS PA 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheits- einst.", "Ausgang", "Anzeige", etc. -
Seite 31: Anzeige- Und Bedienelemente
Levelflex M FMP45 PROFIBUS PA Bedienung Anzeige- und Bedienelemente 5.2.1 Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Orde Orde Ser.- Ser.- r Cod No.: r Cod No.: sber sber surin surin eich eich g rang g rang U 16... -
Seite 32: Anzeigesymbole
Bedienung Levelflex M FMP45 PROFIBUS PA 5.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung. -
Seite 33: Vor-Ort-Bedienung
Levelflex M FMP45 PROFIBUS PA Bedienung Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: Funktion "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 2457 (z. -
Seite 34: Parametrierung Freigeben
Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser... -
Seite 35: Werkseinstellung (Reset)
Levelflex M FMP45 PROFIBUS PA Bedienung 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig. -
Seite 36: Anzeige Und Bestätigen Von Fehlermeldungen
Bedienung Levelflex M FMP45 PROFIBUS PA Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •... -
Seite 37: Kommunikation Profibus Pa
Levelflex M FMP45 PROFIBUS PA Bedienung Kommunikation PROFIBUS PA 5.5.1 Systemarchitektur • FieldCare SPS / PLC / API - Profiboard/Proficard PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA ENDRESS + HAUSER VU331 – FHX40 Prosonic M Micropilot M Levelflex M VU331 •... -
Seite 38: Wahl Der Geräteadresse
Bedienung Levelflex M FMP45 PROFIBUS PA 5.5.2 Geräteadresse Wahl der Geräteadresse • Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt eingestellter Adresse wird das Messgerät vom Leitsystem erkannt. • In einem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden. - Seite 39 Name der Gerätestammdatei (GSD) und der zugehörigen Dateien ab. Der Levelflex M hat die ID-Nummer 0x152D (hex) = 5421 (dec). Bezugsquellen • Internet (ftp-Server): ftp://194.196.152.203/pub/communic/gsd/Levelflex_m.EXE • CD-ROM mit allen GSD-Dateien zu Endress+Hauser-Geräten; Bestell-Nr.: 50097200 • GSD library der PROFIBUS Nutzerorganisation (PNO): http://www.PROFIBUS.com Verzeichnisstruktur Die Dateien sind in folgender Verzeichnisstruktur abgelegt: Levelflex_M/PA/Profile3/Revision1.0/...
-
Seite 40: Zyklischer Datenaustausch
Bedienung Levelflex M FMP45 PROFIBUS PA 5.5.4 Zyklischer Datenaustausch Blockmodell des Levelflex M L00-FMR230xx-02-00-00-de-001 Das Blockmodell zeigt, welche Daten bei laufendem Betrieb kontinuierlich (d.h. im zyklischen Datenverkehr) zwischen dem Levelflex M und der SPS ausgetauscht werden. Die Zahlen bezeich- nen die Funktionsgruppe und die Funktion: •... - Seite 41 Levelflex M FMP45 PROFIBUS PA Bedienung Konfiguration des zyklischen Datentelegramms Mit Hilfe der Konfigurationssoftware zu Ihrer SPS könnnen Sie aus diesen Modulen das zyklische Datentelegramm auf folgende Arten zusammensetzen: Hauptmesswert Wählen Sie das Modul Main Process Value, wenn Sie nur den Hauptmesswert übertragen wollen.
-
Seite 42: Statuscodes
Bedienung Levelflex M FMP45 PROFIBUS PA IEEE-754 Fließkommazahl Der Messwert wird als IEEE-754-Fließkommazahl wie folgt übertragen: (E-127) Messwert = (-1) x (1+F) Byte 1 Byte 2 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1... -
Seite 43: Azyklischer Datenaustausch
Levelflex M FMP45 PROFIBUS PA Bedienung 5.5.5 Azyklischer Datenaustausch Mit Hilfe des azyklischen Datenaustausches können Geräteparameter verändert werden - unabhän- gig vom zyklischen Datenaustausch des Gerätes mit einer SPS. Der azyklische Datenaustausch wird verwendet, • um Inbetriebnahme- oder Wartungsparameter zu übertragen;... - Seite 44 Bedienung Levelflex M FMP45 PROFIBUS PA 5.5.6 Slot/Index-Tabellen Gerätemanagement Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Directory object Array of constant header UNSIGNED16 Composite list Array of constant directory entries UNSIGNED16 Analog-Input-Block Parameter...
-
Seite 45: Physical Block
Levelflex M FMP45 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class LO LO Limit FLOAT static 44-45 HI HI Alarm DS-39* dynamic HI Alarm DS-39* dynamic LO Alarm DS-39* dynamic LO LO Alarm... - Seite 46 Bedienung Levelflex M FMP45 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Endress+Hauser-Parameter error code UNSIGNED16 dynamic last error code UNSIGNED16 dynamic Up Down features OSTRING constant Up Down control UNSIGNED8 dynamic...
- Seite 47 Levelflex M FMP45 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Safety distance V1H5 FLOAT static In safety dist. V1H6 UNSIGNED8 static Reset self holding V1H7 UNSIGNED8 static Operating mode V1H8...
- Seite 48 Bedienung Levelflex M FMP45 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Back to home V6H3 INT16 static Format display V6H4 UNSIGNED8 static No. decimals V6H5 UNSIGNED8 static Sep. character V6H6 UNSIGNED8...
-
Seite 49: Ausgangsskalierung
Levelflex M FMP45 PROFIBUS PA Bedienung 5.5.7 Ausgangsskalierung Die Vor-Ort Anzeige am Gerät und der digitale Ausgang arbeiten voneineander unabhängig. Vor-Ort-Anzeige Das Vor-Ort-Display zeigt den Hauptmesswert V0H0 immer direkt so an, wie er vom Transducer- Block geliefert wird. Digitaler Ausgang Für den digitalen Ausgang wird der Hauptmesswert weiter skaliert:... -
Seite 50: Endress+Hauser-Bedienprogramm
5.5.8 Endress+Hauser-Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset- Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwarean- forderungen finden Sie im Internet: www.de.endress.com → Suche: FieldCare → FieldCare → Technische Daten. -
Seite 51: Tanklinearisierung
Levelflex M FMP45 PROFIBUS PA Bedienung Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041 Endress+Hauser... -
Seite 52: Inbetriebnahme
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 23. • Checkliste "Anschlusskontrolle", → ä 28. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:... -
Seite 53: Grundabgleich
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut) - Seite 54 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meis- ten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
-
Seite 55: Grundabgleich Mit Vu331
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Grundabgleich mit VU331 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."... -
Seite 56: Funktion "Medium Eigensch."
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. Schwall- rohr konzipiert. Wenn Sie diese Option auswählen wird die obere Blockdistanz auf 100 mm vor- eingestellt. -
Seite 57: Funktion "Messbedingungen"
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •... - Seite 58 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
-
Seite 59: Funktion "Abgleich Leer"
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (= Nullpunkt) ein. E = Abgleich Leer (= Nullpunkt) L00-FMP4xxxx-14-00-06-de-008 Funktion "Abgleich voll"... -
Seite 60: Funktion "Distanz/Messwert"
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten: •... - Seite 61 Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Distanz = ok Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
- Seite 62 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsäch- lichen Messwert bzw.
-
Seite 63: Blockdistanz
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt. - Seite 64 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende Messabweichung: DC = 2 DC = 80 DC = 80 A[mm] A[mm] 1 Stabsonde und Koaxsonde 2 Seilsonde A Abstand vom Sondenende D Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese...
-
Seite 65: Hüllkurve Mit Vu331
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Hüllkurve mit VU331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •... -
Seite 66: Funktion "Hüllkurvendarstellung" (0E3)
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Endwert Distanz des der Darstellung ausgewerteten Echos Sondenlänge der Darstellung... -
Seite 67: Ausblendung
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme 6.7.3 Ausblendung • Werksausblendung Schon bei der Auslieferung ist eine Ausblendung (Leerkurve) im Gerät vorhanden. • Kundenausblendung Im teilbefüllten Zustand kann die Distanz bis 10 cm vor den tatsächlichen Gesamtfüllstand aus- geblendet werden, (Bereich Ausblendung = tatsächliche Distanz zum Gesamtfüllstand - 10 cm) bzw. -
Seite 68: Beenden Der Navigation
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMPxxxxx-07-00-00-xx-002 Vertical-Zoom-Modus Drücken Sie noch einmal... -
Seite 69: Grundabgleich Mit Endress+Hauser Bedienprogramm
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/6: •... - Seite 70 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende l00-fmp4xxxx-20-00-00-de-003...
- Seite 71 Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
- Seite 72 Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Grundabgleich Schritt 6/6: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.
-
Seite 73: Beurteilung Der Messung Mit Hilfe Der Hüllkurve
Levelflex M FMP45 PROFIBUS PA Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde). -
Seite 74: Benutzerspezifische Anwendungen (Bedienung)
Inbetriebnahme Levelflex M FMP45 PROFIBUS PA Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist. -
Seite 75: Wartung
Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können ("Ersatzteile", Seite 86). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:... -
Seite 76: Zubehör
Zubehör Levelflex M FMP45 PROFIBUS PA Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. -
Seite 77: Abgesetzte Anzeige Und Bedienung Fhx40
Levelflex M FMP45 PROFIBUS PA Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd C od C od... -
Seite 78: Zentrierscheiben
Zubehör Levelflex M FMP45 PROFIBUS PA Zentrierscheiben Werden Sonden mit Stabausführung in Schwall- oder Bypassrohren eingesetzt, muss eine Berüh- rung mit der Rohrwand verhindert werden. Die Zentrierscheibe fixiert die Stabsonde in der Mitte des Rohres. 8.4.1 Zentrierscheibe PEEK Ø48-95 mm Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16 mm und kann in Rohren von DN50... -
Seite 79: Commubox Fxa291
Zubehör Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Lap- tops. Für Einzelheiten siehe TI00405C/07/DE. Hinweis! Für das Gerät benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291". -
Seite 80: Spezielle Prozessanschlüsse
Zubehör Levelflex M FMP45 PROFIBUS PA Spezielle Prozessanschlüsse 8.9.1 Flansch Fisher 249B/259B (MVTF N0123) L00-FMP45xxx-00-00-06-de-001 8.9.2 Flansch Fisher 249C (MVTF N0124) L00-FMP45xxx-00-00-06-de-002 8.9.3 Flansch Masoneillan (MVTF N0125) L00-FMP45xxx-00-00-06-de-003 Endress+Hauser... -
Seite 81: Störungsbehebung
Levelflex M FMP45 PROFIBUS PA Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen und mit Angabe auf nicht ok. Gerät reagiert Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen. -
Seite 82: Systemfehlermeldungen
Störungsbehebung Levelflex M FMP45 PROFIBUS PA Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch EEPROM defekt ansteht, Elektronik tauschen... - Seite 83 Levelflex M FMP45 PROFIBUS PA Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...
-
Seite 84: Anwendungsfehler
Störungsbehebung Levelflex M FMP45 PROFIBUS PA Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen nung oder ein Fehlermeldungen (s. Seite 82) Alarm an (s. Seite 82) → Messwert (00) ist gemessene Distanz 1. - Seite 85 Levelflex M FMP45 PROFIBUS PA Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).
-
Seite 86: Ersatzteile
Störungsbehebung Levelflex M FMP45 PROFIBUS PA Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen. -
Seite 87: Rücksendung
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren. -
Seite 88: Kontaktadressen Von Endress+Hauser
Störungsbehebung Levelflex M FMP45 PROFIBUS PA Kontaktadressen von Endress+Hauser Kontaktadressen finden Sie auf unserer Homepage: www.endress.com/worldwide. Bei Fragen wenden Sie sich bitte an ihre Endress+Hauser Niederlassung. Endress+Hauser... -
Seite 89: Technische Daten
Levelflex M FMP45 PROFIBUS PA Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb., Seite 12) und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechnerisch ermittelt. -
Seite 90: Messgenauigkeit
Technische Daten Levelflex M FMP45 PROFIBUS PA 10.1.3 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C • Druck = 1013 mbar abs. ±20 mbar • Luftfeuchte = 65 % ±20 % • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min. -
Seite 91: Einsatzbereich
Levelflex M FMP45 PROFIBUS PA Technische Daten Installation des FMP45 mit Einsatzbereich Gasphasenkompensation (nur Für Füllstandsmessungen in Dampf mit hohen Drücken und Temperaturen. Bei hohen Drücken Koax-Sonde) und Temperaturen verringert sich die Ausbreitungsgeschwindigkeit der Mikrowellensignale im Dampf (polare Medien) oberhalb der zu messenden Flüssigkeit. Die Funktion der automatischen Gasphasenkompensation ermöglicht die messtechnische Korrektur dieses physikalischen Effektes. -
Seite 92: Einsatzbedingungen: Umgebung
Technische Daten Levelflex M FMP45 PROFIBUS PA 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C...+80 °C. Bei T < -20 °C und T > +60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonnenein- strahlung sollte eine Wetterschutzhaube vorgesehen werden. - Seite 93 Levelflex M FMP45 PROFIBUS PA Technische Daten Lagerungstemperatur -40 °C...+80 °C. Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD). Schwingungsfestigkeit DIN EN 60068-2-64 / IEC 68-2-64: 20…2000 Hz, 1 (m/s /Hz. Reinigung der Sonde Je nach Anwendung können sich Verschmutzungen bzw. Ablagerungen an der Sonde bilden. Eine dünne gleichmäßige Schicht beeinflusst die Messung wenig.
-
Seite 94: Einsatzbedingungen: Prozess
Technische Daten Levelflex M FMP45 PROFIBUS PA 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abb.) wird vom bestell- ten Prozessanschluss bestimmt: FMP45: zulässiger Prozessdruck in Abhängigkeit von der Prozesstemperatur Druck [bar abs] FMP45 XT FMP45 HT... -
Seite 95: Konstruktiver Aufbau
Levelflex M FMP45 PROFIBUS PA Technische Daten 10.1.6 Konstruktiver Aufbau Werkstoffe Siehe TI00386F/00/DE, Kapitel "Werkstoffe (nicht prozessberührt)" und "Werkstoffe (prozessbe- rührt)". Sondenlängentoleranzen Stabsonden Seilsonden über zulässige Toleranz - 10 - 20 - 30 - 10 - 20 - 30 - 40... -
Seite 96: Herstellererklärung
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Herstellererklärung Zulässige Drücke, Temperaturen und Belastungszyklen nach EN 13445 und nach AD-Merkblatt S2 (für FMP45). - Seite 97 Levelflex M FMP45 PROFIBUS PA Technische Daten WHG. Siehe "Produktübersicht", → ä 6 (ZE00256F/00/DE) Überfüllsicherung Telekommunikation Erfüllt "Part 15" der FCC-Bestimmungen für einen "Unintentional Radiator". Alle Sonden erfüllen die Anforderungen an ein "Class A Digital Device". Alle Sonden in metallischen Behältern sowie die Koaxsonde erfüllen darüber hinaus die Anforde- rungen an ein "Class B Digital Device".
-
Seite 98: Ergänzende Dokumentation
Technische Daten Levelflex M FMP45 PROFIBUS PA 10.1.8 Ergänzende Dokumentation Ergänzende Dokumentation Diese ergänzende Dokumentation finden Sie auf unseren Produktseiten unter www.endress.com. • Technische Information (TI00386F/00/DE) • Safety Manual "Handbuch zur funktionalen Sicherheit" (SD00174F/00/DE) • Zertifikat "Allgemeine bauaufsichtliche Zulassung" (ZE00256F/00/DE) •... - Seite 99 Levelflex M FMP45 PROFIBUS PA Technische Daten Endress+Hauser...
-
Seite 100: Anhang
Anhang Levelflex M FMP45 PROFIBUS PA Anhang 11.1 Bedienmenü PROFIBUS PA (Anzeigemodul) Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Sondenende 030 … Länge bestim Abgleich leer Standard unbekannt Standard Wert eingeben siehe Funktionsgruppe “Längenabgleich 03” Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh. - Seite 101 Levelflex M FMP45 PROFIBUS PA Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L...
-
Seite 102: Patente
Anhang Levelflex M FMP45 PROFIBUS PA 11.2 Patente Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,661,251 i EP 0 780 664 • US 5,827,985 i EP 0 780 664 •... -
Seite 103: Stichwortverzeichnis
Levelflex M FMP45 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis Menüstruktur ....... . . 100 Messbedingungen . - Seite 104 Levelflex M FMP45 PROFIBUS PA Stichwortverzeichnis Endress+Hauser...
-
Seite 105: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 106 www.endress.com/worldwide BA00280F/00/DE/15.11 71154968 71154968 CCS/FM+SGML 6.0/ProMoDo...
