Montage
"
20
3.4.7

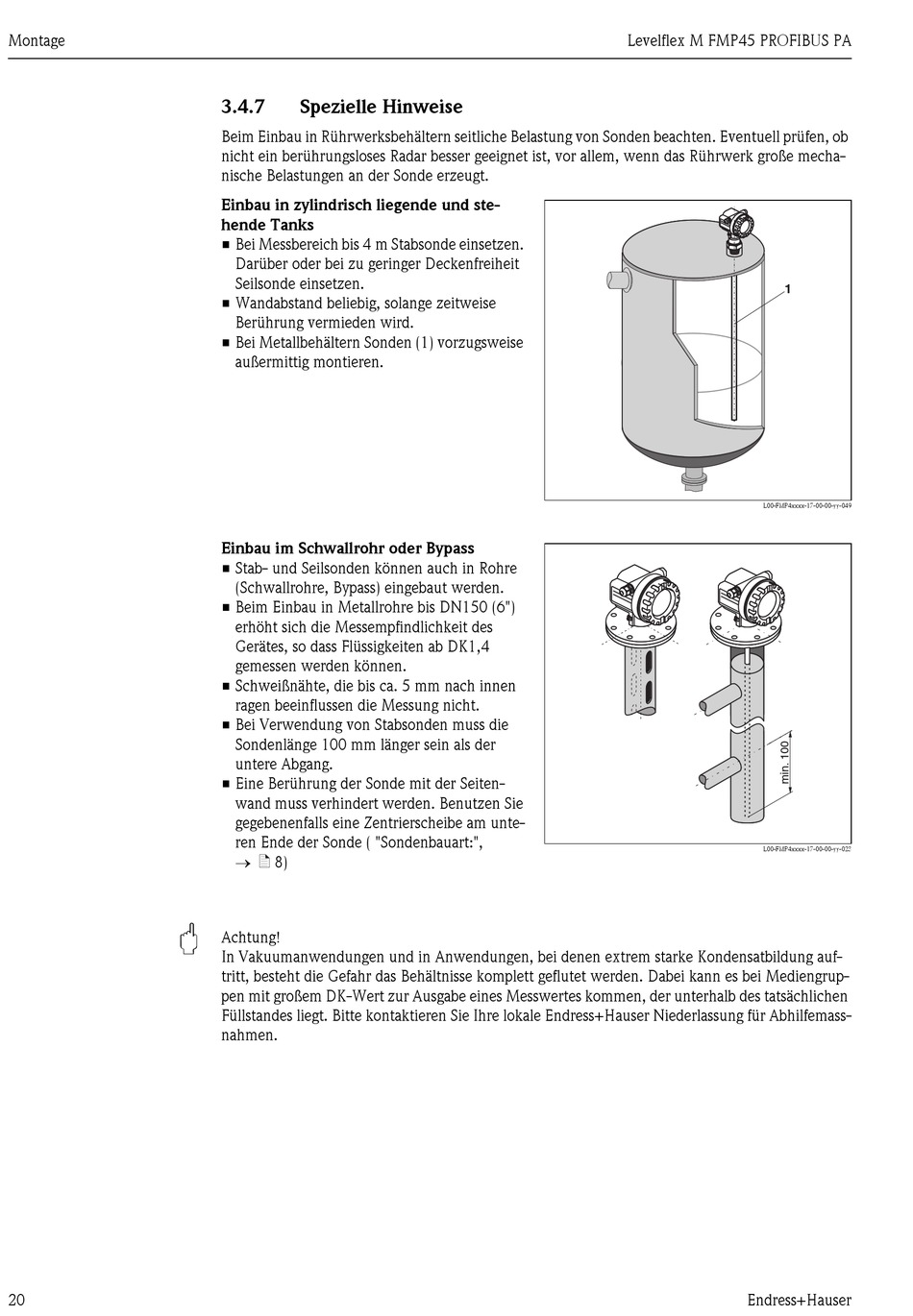

Spezielle Hinweise
Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventuell prüfen, ob
nicht ein berührungsloses Radar besser geeignet ist, vor allem, wenn das Rührwerk große mecha-
nische Belastungen an der Sonde erzeugt.
Einbau in zylindrisch liegende und ste-
hende Tanks
• Bei Messbereich bis 4 m Stabsonde einsetzen.
Darüber oder bei zu geringer Deckenfreiheit
Seilsonde einsetzen.
• Wandabstand beliebig, solange zeitweise
Berührung vermieden wird.
• Bei Metallbehältern Sonden (1) vorzugsweise
außermittig montieren.
Einbau im Schwallrohr oder Bypass
• Stab- und Seilsonden können auch in Rohre
(Schwallrohre, Bypass) eingebaut werden.
• Beim Einbau in Metallrohre bis DN150 (6")
erhöht sich die Messempfindlichkeit des
Gerätes, so dass Flüssigkeiten ab DK1,4
gemessen werden können.
• Schweißnähte, die bis ca. 5 mm nach innen
ragen beeinflussen die Messung nicht.
• Bei Verwendung von Stabsonden muss die
Sondenlänge 100 mm länger sein als der
untere Abgang.
• Eine Berührung der Sonde mit der Seiten-
wand muss verhindert werden. Benutzen Sie
gegebenenfalls eine Zentrierscheibe am unte-
ren Ende der Sonde ( "Sondenbauart:",
→ ä 8)
Achtung!
In Vakuumanwendungen und in Anwendungen, bei denen extrem starke Kondensatbildung auf-
tritt, besteht die Gefahr das Behältnisse komplett geflutet werden. Dabei kann es bei Mediengrup-
pen mit großem DK-Wert zur Ausgabe eines Messwertes kommen, der unterhalb des tatsächlichen
Füllstandes liegt. Bitte kontaktieren Sie Ihre lokale Endress+Hauser Niederlassung für Abhilfemass-
nahmen.
Levelflex M FMP45 PROFIBUS PA
1
L00-FMP4xxxx-17-00-00-yy-049
L00-FMP4xxxx-17-00-00-yy-023
Endress+Hauser
