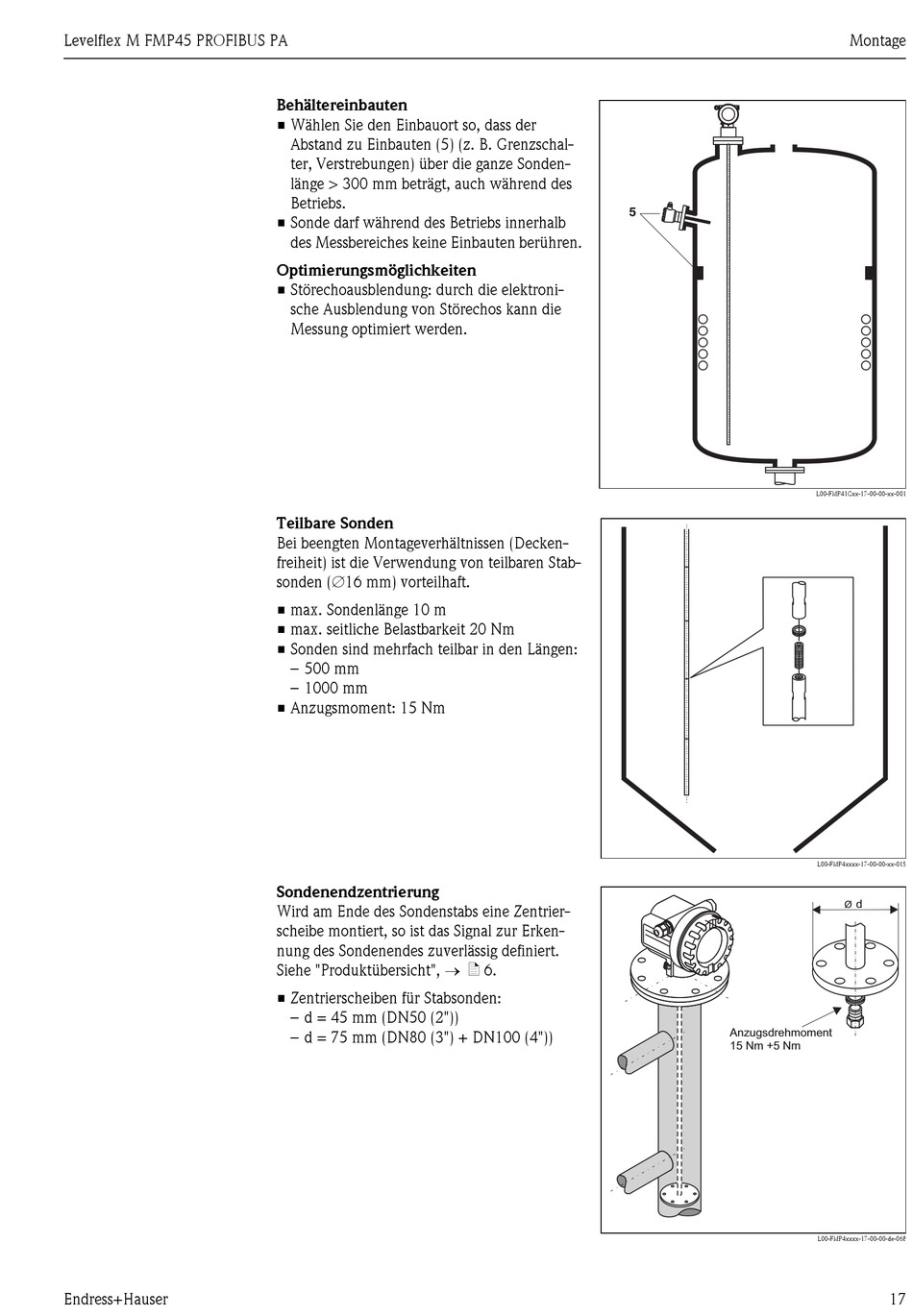

Levelflex M FMP45 PROFIBUS PA
Endress+Hauser
Behältereinbauten
• Wählen Sie den Einbauort so, dass der
Abstand zu Einbauten (5) (z. B. Grenzschal-
ter, Verstrebungen) über die ganze Sonden-
länge > 300 mm beträgt, auch während des
Betriebs.
• Sonde darf während des Betriebs innerhalb
des Messbereiches keine Einbauten berühren.
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektroni-
sche Ausblendung von Störechos kann die
Messung optimiert werden.
Teilbare Sonden
Bei beengten Montageverhältnissen (Decken-
freiheit) ist die Verwendung von teilbaren Stab-
sonden (∅16 mm) vorteilhaft.
• max. Sondenlänge 10 m
• max. seitliche Belastbarkeit 20 Nm
• Sonden sind mehrfach teilbar in den Längen:
– 500 mm
– 1000 mm
• Anzugsmoment: 15 Nm
Sondenendzentrierung
Wird am Ende des Sondenstabs eine Zentrier-
scheibe montiert, so ist das Signal zur Erken-
nung des Sondenendes zuverlässig definiert.
Siehe "Produktübersicht", → ä 6.
• Zentrierscheiben für Stabsonden:
– d = 45 mm (DN50 (2"))
– d = 75 mm (DN80 (3") + DN100 (4"))
5
Anzugsdrehmoment
15 Nm +5 Nm
Montage
L00-FMP41Cxx-17-00-00-xx-001
L00-FMP4xxxx-17-00-00-xx-015
d
Ø
L00-FMP4xxxx-17-00-00-de-068
17
