Kurzanleitung

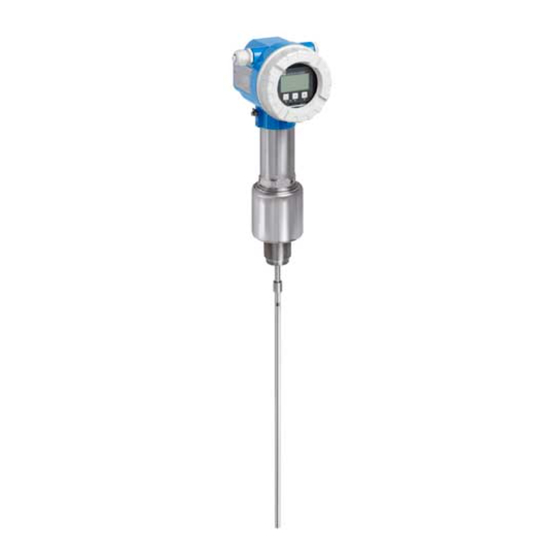

Levelflex M FMP45
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• Zulassungen und Sicherheitszertifikaten
• einer CD-ROM mit:
– den Betriebsanleitungen
– der Technischen Information
KA01044F/00/DE/13.10
71120325

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex M FMP45

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP45

  • Seite 1 Kurzanleitung Levelflex M FMP45 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Levelflex M FMP45 4...20 mA HART Inhaltsverzeichnis 1 Sicherheitshinweise ..........3 1.1 Bestimmungsgemäße Verwendung .

  • Seite 3: Sicherheitshinweise

    Levelflex M FMP45 4...20 mA HART Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schütt- güttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme und Bedienung • Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft) unter strenger Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vor-...

  • Seite 4: Sicherheitszeichen

    Sicherheitshinweise Levelflex M FMP45 4...20 mA HART Sicherheitszeichen Symbol Bedeutung Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes füh- ren.

  • Seite 5: Montage

    Levelflex M FMP45 4...20 mA HART Montage Montage Montage auf einen Blick Montage mit Einschraubstück Gehäuse F12/F23 oder T12 1½" SW 60 Achtung! Gerät nur am Einschraubstück einschrauben L00-FMP4xxxx-17-00-00-de-072 Warenannahme, Transport, Lagerung 2.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.

  • Seite 6: Einbau

    Montage Levelflex M FMP45 4...20 mA HART Einbau 2.3.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½". • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.

  • Seite 7: Montage Von Seilsonden Im Teilbefüllten Silo

    Levelflex M FMP45 4...20 mA HART Montage 2.3.4 Montage von Seilsonden im teilbefüllten Silo Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex, ist es nicht immer möglich, das Silo zu entleeren. Der Einbau ist unter folgenden Bedingungen auch bei teilbefülltem Silo möglich:...

  • Seite 8: Allgemeine Hinweise

    Montage Levelflex M FMP45 4...20 mA HART 2.3.6 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt. Koaxsonden werden von den Einbauverhältnissen nicht beeinflusst. Sie können auch eingesetzt werden: •...
  • Seite 9 Levelflex M FMP45 4...20 mA HART Montage Minimaler Abstand B von Stab- und Seilsonden zur Behälterwand: Der Wandabstand darf beliebig sein, solange die Sonde die Behälterwand nicht berührt. Hinweis! Verschmutzung bzw. hochviskose Medien dürfen keine Brücken zur Wand bilden. Behältereinbauten •...
  • Seite 10 Montage Levelflex M FMP45 4...20 mA HART Abstützung von Sonden gegen Verbiegen • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). Sondenstab Hülse eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist! kurzes Metallrohr z.B.

  • Seite 11: Spezielle Hinweise

    Levelflex M FMP45 4...20 mA HART Montage 2.3.7 Spezielle Hinweise Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventuell prüfen, ob nicht ein berührungsloses Radar besser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
  • Seite 12 Gefahr das Behältnisse komplett geflutet werden. Dabei kann es bei Medien- gruppen mit großem DK-Wert zur Ausgabe eines Messwertes kommen, der unterhalb des tat- sächlichen Füllstandes liegt. Bitte kontaktieren Sie Ihre lokale Endress+Hauser Niederlassung für Abhilfemassnahmen. 2.3.8 Hinweise zu besonderen Einbausituationen Anschweißen der Sonde im Tank...
  • Seite 13 Levelflex M FMP45 4...20 mA HART Montage Einbau in Kunststoffbehältern Bitte beachten Sie, dass das Messprinzip "Geführtes Füllstand-Radar" am Prozessanschluss eine metallische Fläche benötigt! Beim Einbau von Stab- und Seilsonden in Kunststoffsilos, bei denen auch die Silodecke aus Kunststoff besteht oder Silos mit Holzdecke, müssen die Sonden entwe- der in einem Metallflansch ≥...

  • Seite 14: Gehäuse Drehen

    Montage Levelflex M FMP45 4...20 mA HART 2.3.9 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...

  • Seite 15: Verdrahtung

    Levelflex M FMP45 4...20 mA HART Verdrahtung Verdrahtung Warnung! Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings und die Inhalte der Betriebsanleitung einzuhalten. "...

  • Seite 16: Verdrahtung Im Gehäuse T12

    Verdrahtung Levelflex M FMP45 4...20 mA HART Verdrahtung im Gehäuse T12 Gehäusedeckel (1) abschrauben. Kabel (2) durch die Kabelverschrau- bung (3) einführen. Kabelschirm mit der Erdungsklemme (4) im Anschlussraum verbinden. Anschluss herstellen (siehe Klemmen- belegung). Kabelverschraubung (3) festdrehen. Max. Drehmoment 10...12 Nm! Gehäusedeckel (1) zuschrauben.

  • Seite 17: Anschluss Messeinheit

    Levelflex M FMP45 4...20 mA HART Verdrahtung Anschluss Messeinheit Bürde HART Min. Bürde für HART-Kommunikation: 250 Ω Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. Kabeleinführung • Kabelverschraubung: M20x1,5 (bei Ex d nur Kabeleinführung) •...
  • Seite 18 Verdrahtung Levelflex M FMP45 4...20 mA HART Restwelligkeit HART, 4 Draht, DC-Version: U = 2 V, Spannung inkl. Welligkeit innerhalb der zulässigen Spannung (10,5...32 V). Stromaufnahme Kommunikation Ausgangsstrom Stromaufnahme Leistungsaufnahme HART, 2-Draht 3,6…22 mA — min. 60 mW, max. 900 mW HART, 4-Draht (90...250 V...

  • Seite 19: Abschirmung/Potentialausgleich

    Levelflex M FMP45 4...20 mA HART Verdrahtung Abschirmung/Potentialausgleich • Optimale Abschirmung gegen Störeinflüsse erzielen Sie, wenn die Abschirmung auf beiden Seiten (im Schaltschrank und am Gerät) angeschlossen sein. Falls Sie in der Anlage mit Poten- tialausgleichsströmen rechnen müssen, Abschirmung nur einseitig erden, vorzugsweise am Transmitter.

  • Seite 20: Bedienung

    Bedienung Levelflex M FMP45 4...20 mA HART Bedienung Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.

  • Seite 21: Anzeige- Und Bedienelemente

    Levelflex M FMP45 4...20 mA HART Bedienung Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Behälter Eigen. • Medium Eigensch. • Messbedingungen Im folgenden wird die Position immer in Klammern (z. B. "Behälter Eigen." (002)) hinter der beschriebenen Funktion angegeben.

  • Seite 22: Anzeigedarstellung

    Bedienung Levelflex M FMP45 4...20 mA HART 4.2.2 Anzeigedarstellung Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Funktionsgruppen -> Funktionen HOME F000 F001 F002 F003 F004 ... FG00 FG01 FG02 Hilfetexte FG03 FG04 FG05 Hüllkurven- FG06 darstellung...

  • Seite 23: Anzeigesymbole

    Levelflex M FMP45 4...20 mA HART Bedienung 4.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 14. • Checkliste "Anschlusskontrolle", → ä 19.

  • Seite 25: Übersicht Grundabgleich

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme Übersicht Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 26 Inbetriebnahme Levelflex M FMP45 4...20 mA HART " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedin- gungen anpassen, eingegeben werden müssen.

  • Seite 27: Grundabgleich Mit Gerätedisplay

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme Grundabgleich mit Gerätedisplay 5.4.1 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...

  • Seite 28: Funktion "Medium Eigensch."

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART Hinweis! Bei der Auswahl "Alu-Behälter" kalibriert sich das Gerät in Abhängigkeit von den Mediumsein- genschaften bei der ersten Befüllung selbständig. Es können daher zur Beginn der ersten Befül- lung Steigungsfehler auftreten. Kunststoff Beh Die Auswahl "Kunststoff Beh"(älter) ist bei Einbau von Sonden in Holz- bzw.
  • Seite 29 Levelflex M FMP45 4...20 mA HART Inbetriebnahme ε Mediengruppe DK ( Typische Flüssigkeiten Messbereich 1,4...1,6 – verflüssigte Gase, z. B. N , CO 4 m, beim Einbau in metallische Rohre – Flüssiggas, z. B. Propan – Lösemittel 1,6...1,9 – Frigen / Freon –...

  • Seite 30: Funktion "Messbedingungen"

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART 5.4.5 Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: •...

  • Seite 31: Funktion "Sondenlänge"

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme 5.4.7 Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: •...

  • Seite 32: Funktion "Länge Bestimmen"

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART 5.4.10 Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Mess- genauigkeit.

  • Seite 33: Funktion "Abgleich Voll"

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme 5.4.12 Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füll- stand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E –...

  • Seite 34: Funktion "Distanz Prüfen"

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART 5.4.14 Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt fol- gende Auswahlmöglichkeiten:...

  • Seite 35: Funktion "Bereich Ausblend"

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme Distanz = ok Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.

  • Seite 36: Funktion "Starte Ausblend."

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART 5.4.16 Funktion "Starte Ausblend." (053) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Störechoausblendung bis zum in "Bereich Ausblend" (052) ein- gegeben Abstand durchgeführt. Auswahl: • aus: es wird keine Ausblendung durchgeführt •...

  • Seite 37: Blockdistanz

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt.
  • Seite 38 Inbetriebnahme Levelflex M FMP45 4...20 mA HART Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: digital analog Summe aus Nichtlinearität, Nicht- Messbereich: ± 0,06 % wiederholbarkeit und Hysterese – bis 10 m: ±3 mm –...

  • Seite 39: Hüllkurve Mit Gerätedisplay

    Levelflex M FMP45 4...20 mA HART Inbetriebnahme L00-FMP4xxxx-14-00-06-xx-001 Hüllkurve mit Gerätedisplay Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 5.6.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...

  • Seite 40: Funktion "Kurve Lesen" (0E2)

    Inbetriebnahme Levelflex M FMP45 4...20 mA HART 5.6.2 Funktion "Kurve lesen" (0E2) Diese Funktion bestimmt ob die Hüllkurve als • einzelne Kurve oder • zyklisch gelesen wird. ⇒ ENDRESS + HAUSER – Hinweis! Ist die zyklische Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisie- rung in einer langsameren Zykluszeit.
  • Seite 41 Levelflex M FMP45 4...20 mA HART Inbetriebnahme Endress+Hauser...
  • Seite 42 Inbetriebnahme Levelflex M FMP45 4...20 mA HART Endress+Hauser...
  • Seite 43 Levelflex M FMP45 4...20 mA HART Inbetriebnahme Endress+Hauser...
