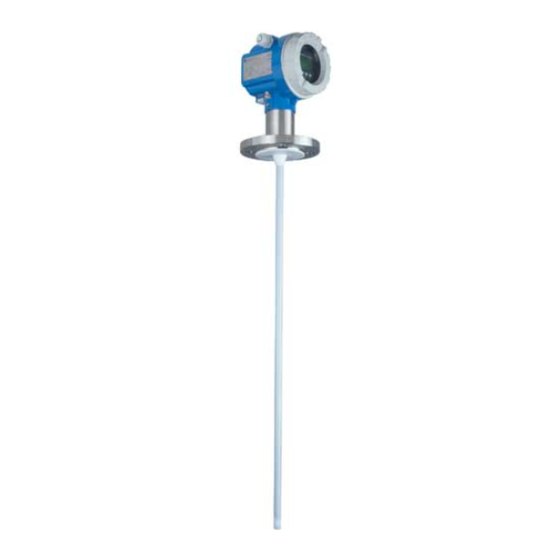

Endress+Hauser Levelflex M FMP41C Technische Information

Technische Information
Levelflex M FMP41C, FMP45
Geführtes Füllstand-Radar
Smart Transmitter für
- Füllstandmessung in Flüssigkeiten
- Trennschichtmessung in Flüssigkeiten
Anwendungsbereich
Füllstandmessung
Der Levelflex M dient der kontinuierlichen Füllstand-
messung von Flüssigkeiten.
FMP41C für korrosive Flüssigkeiten und
hygenische Anforderungen
• Höchste chemische Beständigkeit
• Stabsonden bis 4 m, Seilsonden bis 30 m Messbereich
• mit Stabsonde auch für Lebensmittel und Pharma
• Alle medienberührten Teile: PTFE, FDA-gelistet,
spaltfrei
FMP45 für höchste Drücke und/oder
Temperaturen
• Temperaturbereich: -200 °C ... +400 °C
• Druckbereich: -1 ... 400 bar
• mit zweiter Dichtstufe: gasdichte Glasdurchführung
• Stab- und Koaxsonden bis 4 m Messbereich, Seilson-
den bis 35 m Messbereich
TI386F/00/de/01.08
71067895
Zur Systemintegration stehen folgende Protokolle zur
Verfügung:
• HART (Standard) mit 4...20 mA analog,
• PROFIBUS PA,
• FOUNDATION Fieldbus.
Trennschichtmessung
Kontinuierliche Messung von Trennschichten zweier
Flüssigkeiten mit deutlich unterschiedlichen Dielektrizi-
tätskonstanten, wie z.B. bei Öl und Wasser.
• Messung unabhängig von Dichte, Leitfähigkeit und
Temperatur
• Elektronikvariante zur gleichzeitigen Messung der
Füllhöhe von Trennschichten und des Gesamtfüllstan-
des in Flüssigkeiten. Zur Systemintegration steht das
Protokoll HART mit 4...20 mA analog zur Verfügung
• Sondervariante zur Messung der Füllhöhe von Trenn-
schichten bei konstantem Gesamtfüllstand. Zur Syste-
mintegration stehen die Protokolle PROFIBUS PA und
FOUNDATION Fieldbus zur Verfügung.
Ihre Vorteile
• Messung unabhängig von Produkteigenschaften
wie:
– Dichte,
– Dielektrizitätskonstante,
– Leitfähigkeit.
• Messung auch bei sehr unruhigen Oberflächen
und bei Schaum möglich.
• Einfache menügeführte Vor-Ort-Bedienung über vier-
zeiliges Klartext-Display.
• Komfortable Fernbedienung, Diagnose und Doku-
mentation der Messstelle über das kostenlos mitgelie-
ferte Bedienprogramm.
• Optional abgesetzte Anzeige und Bedienung.
• Hüllkurvendarstellung Vor-Ort auf dem Display zur
einfachen Diagnose.
• Elektronik ohne Öffnen des Tanks wechselbar.
• Einsatz in Sicherheitssystemen (Überfüllsicherung)
mit Anforderungen an die funktionale Sicherheit bis
SIL 2 gemäß IEC 61508/IEC 61511-1.
• Zulassungen:
– Europa: ATEX, EHEDG (FMP41C), PED (FMP45),
WHG.
– Nordamerika: FM, CSA, boiler act (FMP45).
