Montage
3.1
Montage auf einen Blick
Für eine vollständige Installation der Messstelle ist folgende Vorgehensweise zu empfehlen.
Kompaktausführung:
• Führen Sie ein Airset durch. Anschließend bauen Sie die Kompaktausführung in die Messstelle
ein (siehe Abschnitt "Einbau CLD132 Kompaktausführung").
• Schließen Sie das Gerät entsprechend der Darstellung im Abschnitt "Elektrischer Anschluss" an.
• Nehmen Sie das Gerät entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in Betrieb.
Getrenntausführung
• Befestigen Sie den Messumformer (siehe Abschnitt "Einbau CLD132 Getrenntausführung").
• Falls der Sensor noch nicht in die Messstelle eingebaut ist, führen Sie ein Airset durch und bauen
Sie den Sensor ein (siehe Technische Information des Sensors).
• Schließen Sie den Sensor entsprechend der Darstellung im Abschnitt "Elektrischer Anschluss" an
den Smartec S CLD132 an.
• Schließen Sie den Messumformer entsprechend der Darstellung im Abschnitt "Elektrischer
Anschluss" an.
• Nehmen Sie Smartec S CLD132 entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in
Betrieb.
3.1.1
Messeinrichtung
Die komplette Messeinrichtung besteht aus:
• dem Messumformer Smartec S CLD132
• dem Leitfähigkeitssensor CLS52 mit integriertem Temperaturfühler und Festkabel oder
• der Kompaktausführung mit integriertem Leitfähigkeitssensor
Optional für die Getrenntausführung: Verlängerungskabel CLK5, Verbindungsdose VBM, Montage-
satz für die Mastmontage (siehe Kapitel "Zubehör")

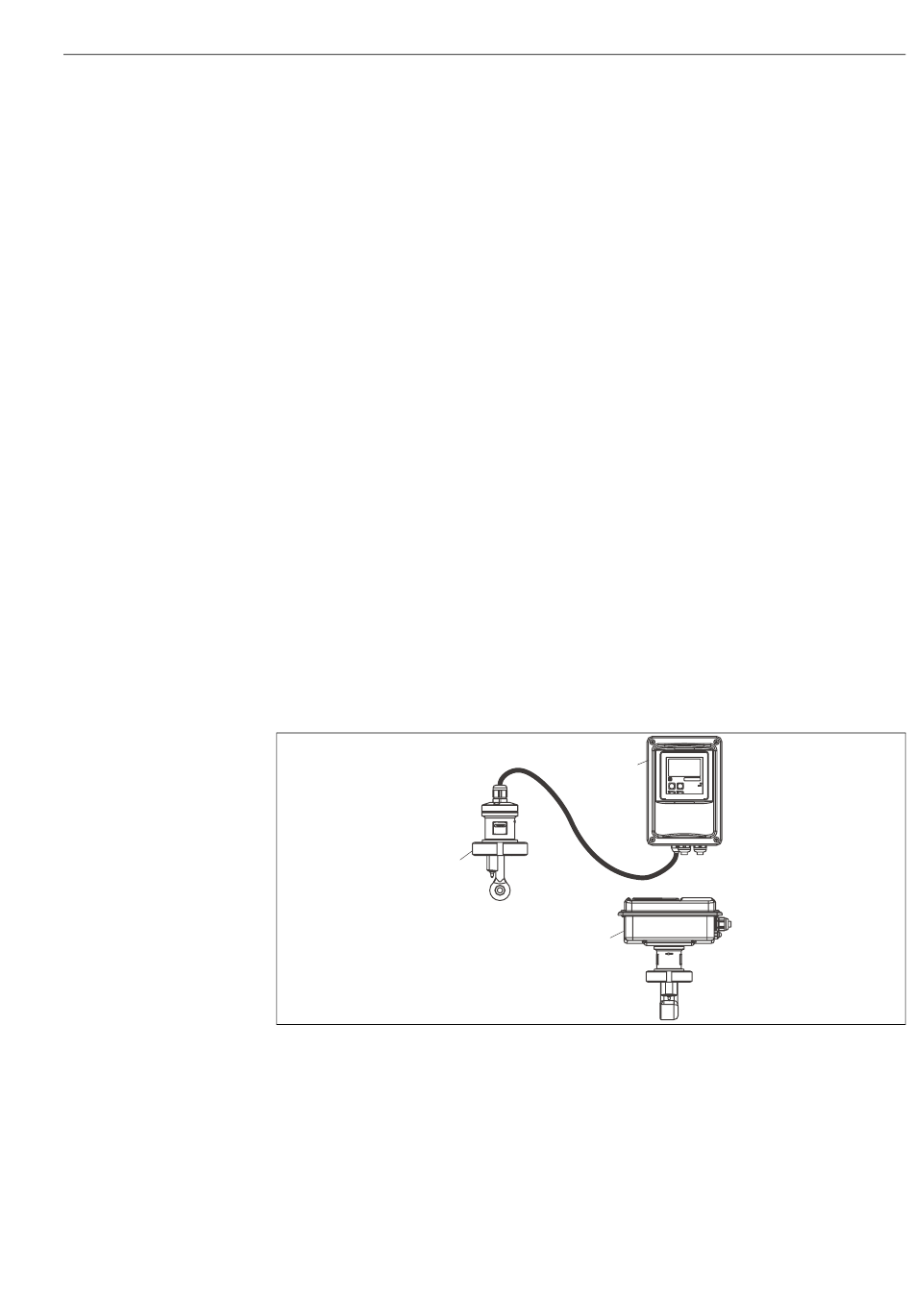

Abb. 2:
Komplette Messeinrichtungen Smartec S CLD132 als Getrennt- und Kompaktausführung mit Leitfähigkeits-
sensor
A
Leitfähigkeitssensor CLS52
B
Smartec S CLD132
C
Smartec S CLD132 als Kompaktausführung mit integriertem Leitfähigkeitssensor
A
C
B
ENDRESS+HAUSER
ENDRESS+HAUSER
SMARTEC S
SMARTEC S
ALARM
ALARM
+
CAL
E
–
Montage
C07-CLD132xx-14-06-00-xx-001.eps
9
