Smartec S CLD132
!
"
Endress+Hauser

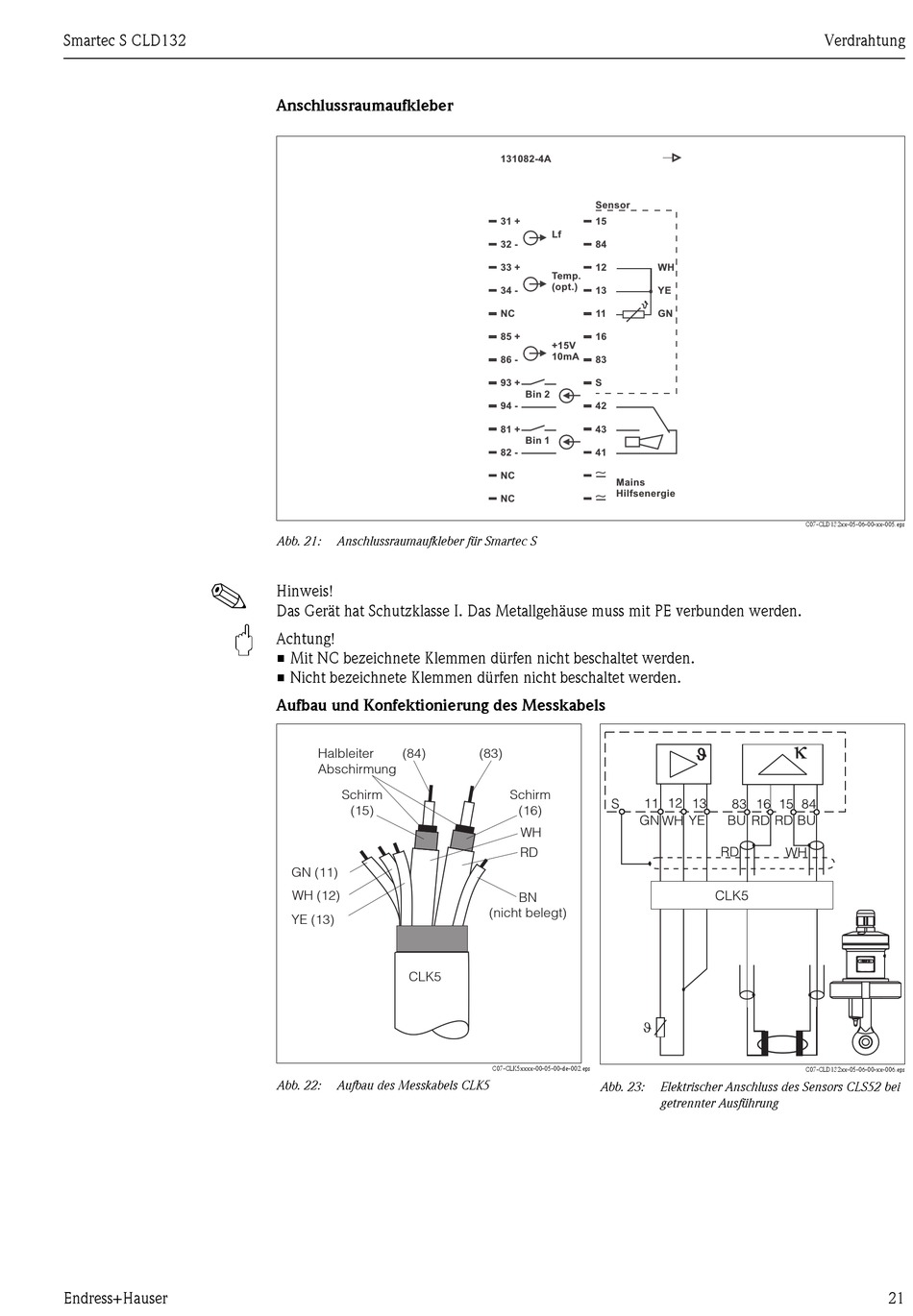

Anschlussraumaufkleber
Abb. 21:
Anschlussraumaufkleber für Smartec S
Hinweis!
Das Gerät hat Schutzklasse I. Das Metallgehäuse muss mit PE verbunden werden.
Achtung!
• Mit NC bezeichnete Klemmen dürfen nicht beschaltet werden.
• Nicht bezeichnete Klemmen dürfen nicht beschaltet werden.
Aufbau und Konfektionierung des Messkabels
Halbleiter
(84)
Abschirmung
Schirm
(15)
GN (11)
WH (12)
YE (13)
CLK5
Abb. 22:
Aufbau des Messkabels CLK5
131082-4A
Sensor
31 +
15
Lf
32 -
84
33 +
12
Temp.
(opt.)
34 -
13
NC
11
85 +
16
+15V
10mA
86 -
83
93 +
S
Bin 2
94 -
42
81 +
43
Bin 1
82 -
41
∼
–
NC
Mains
∼
Hilfsenergie
–
NC
(83)
Schirm
(16)
WH
RD
BN
(nicht belegt)
C07-CLK5xxxx-00-05-00-de-002.eps
Abb. 23:
Verdrahtung
WH
YE
GN
C07-CLD132xx-05-06-00-xx-005.eps
C07-CLD132xx-05-06-00-xx-006.eps
Elektrischer Anschluss des Sensors CLS52 bei
getrennter Ausführung
