Montage
!
14
Anschlussvarianten
Für den Einsatz der Kompaktausführung sind verschieden Prozessanschlüsse für alle gängigen Ein-
bausituationen erhältlich.
Das Gerät wird an der Messstelle mit dem entsprechenden Prozessanschluss montiert.

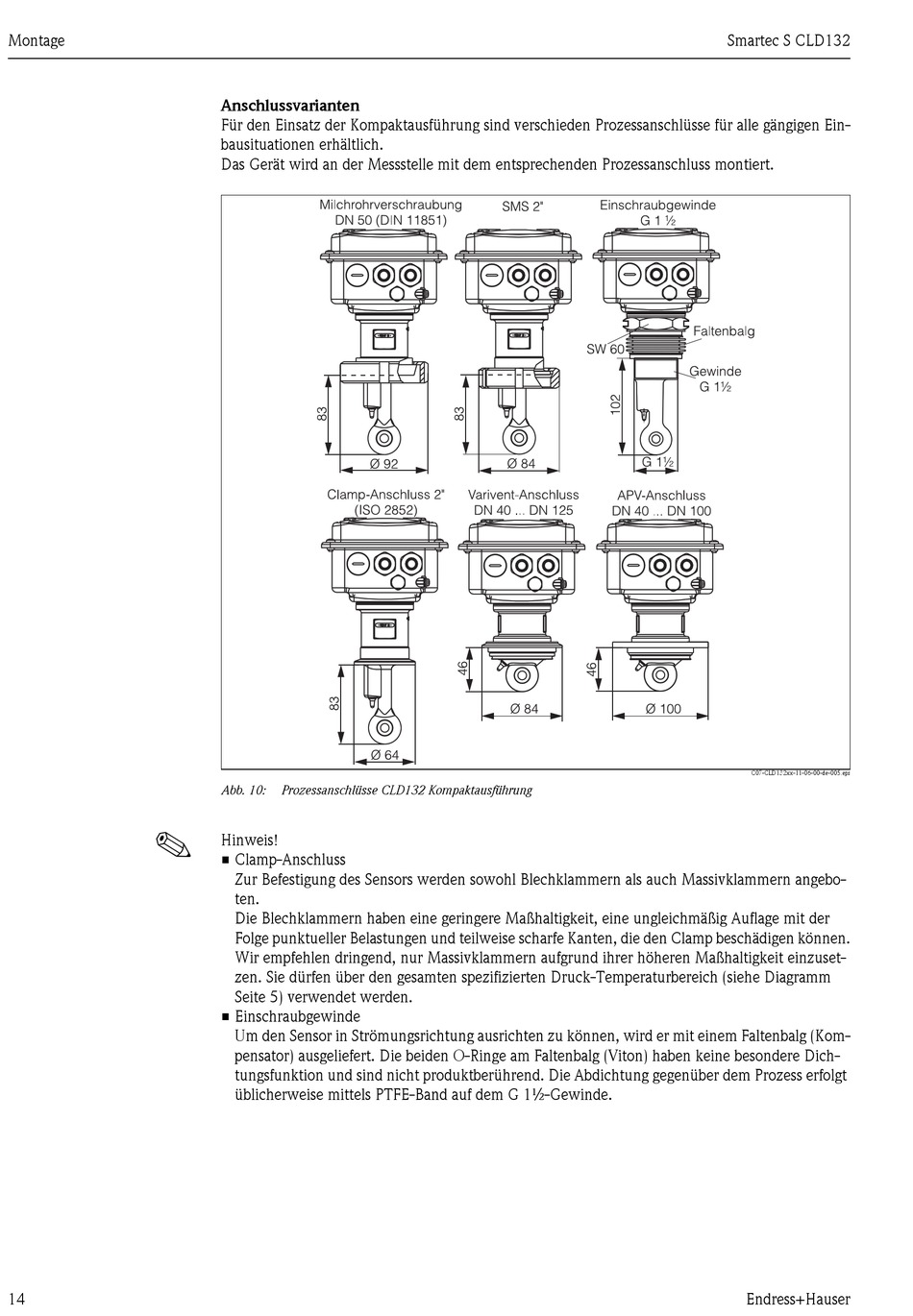

Abb. 10:
Prozessanschlüsse CLD132 Kompaktausführung
Hinweis!
• Clamp-Anschluss
Zur Befestigung des Sensors werden sowohl Blechklammern als auch Massivklammern angebo-
ten.
Die Blechklammern haben eine geringere Maßhaltigkeit, eine ungleichmäßig Auflage mit der
Folge punktueller Belastungen und teilweise scharfe Kanten, die den Clamp beschädigen können.
Wir empfehlen dringend, nur Massivklammern aufgrund ihrer höheren Maßhaltigkeit einzuset-
zen. Sie dürfen über den gesamten spezifizierten Druck-Temperaturbereich (siehe Diagramm
Seite 5) verwendet werden.
• Einschraubgewinde
Um den Sensor in Strömungsrichtung ausrichten zu können, wird er mit einem Faltenbalg (Kom-
pensator) ausgeliefert. Die beiden O-Ringe am Faltenbalg (Viton) haben keine besondere Dich-
tungsfunktion und sind nicht produktberührend. Die Abdichtung gegenüber dem Prozess erfolgt
üblicherweise mittels PTFE-Band auf dem G 1½-Gewinde.
Smartec S CLD132
C07-CLD132xx-11-06-00-de-005.eps
Endress+Hauser
