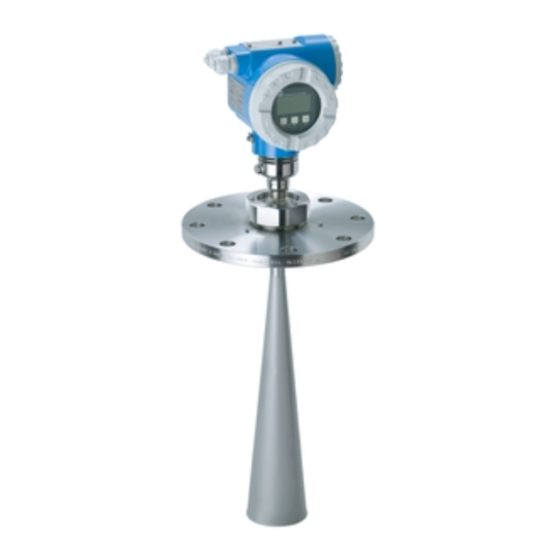

Endress+Hauser Micropilot S FMR540 Betriebsanleitung
Füllstand-radar
Vorschau ausblenden
Andere Handbücher für Micropilot S FMR540:
- Beschreibung der gerätefunktionen (92 Seiten) ,
- Betriebsanleitung (90 Seiten) ,
- Kurzanleitung (44 Seiten)
Verwandte Anleitungen für Endress+Hauser Micropilot S FMR540
Inhaltszusammenfassung für Endress+Hauser Micropilot S FMR540
- Seite 1 Products Solutions Services BA00326F/00/DE/15.14 71263406 gültig ab Software-Version: V 01.01.xx (Messverstärker) V 01.01.xx (Kommunikation) Betriebsanleitung Micropilot S FMR540 Füllstand-Radar...
- Seite 2 Kurzanleitung Micropilot S FMR540 - Kurzanleitung KA255F/00/a2/09.06 52027735 Kontrast einstellen: oder Messwert Wert setzen Gruppen- auswahl Medium Messbe- Grund- Tankge- Tankge- Abgleich Abgleich Rohrdurch- Distanz/ Distanz Bereich Distanz/ abgleich ometrie ometrie Eigensch. dingungen leer voll messer Messwert prüfen Ausblend. Messwert Vorschlag - Klöpper-...
-
Seite 3: Inhaltsverzeichnis
Einbau ........15 Kontaktadressen von Endress+Hauser ..71 Einbaukontrolle . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Micropilot S FMR540 4...20 mA HART Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot S ist ein kompaktes Radar-Füllstandmessgerät für die kontinuierliche, berüh- rungslose Messung von vorwiegend Schüttgütern. Mit einer Arbeitsfrequenz im K-Band und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außerhalb von metallisch geschlossenen Behältern gestattet. -
Seite 5: Sicherheitszeichen Und -Symbole
Micropilot S FMR540 4...20 mA HART Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicherheitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeichnet wird. 1.4.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 6: Symbole Für Informationstypen
Sicherheitshinweise Micropilot S FMR540 4...20 mA HART 1.4.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind. A0011184 Tipp Kennzeichnet zusätzliche Informationen. A0011193 Verweis auf Seite Verweist auf die entsprechende Seitenzahl. -
Seite 7: Identifizierung
Micropilot S FMR540 4...20 mA HART Identifizierung Identifizierung Gerätebezeichnung 2.1.1 Typenschild Gerätetypenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: ENDRESS+HAUSER Made in Germany MICROPILOT S D-79689 Maulburg Order Code: Ser.-No.: PN max. max. °C Antenne Messbereich max. Measuring range Anschlusswerte u. - Seite 8 Identifizierung Micropilot S FMR540 4...20 mA HART PTB-Eichtypenschild Hersteller / Producer : ENDRESS+HAUSER MICROPILOT S FMR Baujahr Year of constr. Tankreferenzhöhe Tank reference height Tank-Nr. Tank-no. Zert.Messbereich/Cert.Measuring range Umgeb./Environm. °C from A0020446 Hinweis! Die Felder werden nur ausgefüllt wenn in Merkmal "70 - Eichzulassung" die Variante "G" ausgewählt wurde.
-
Seite 9: Lieferumfang
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. -
Seite 10: Montage
Montage Micropilot S FMR540 4...20 mA HART Montage Montage auf einen Blick ° A0020810 Markierung am Sensor Markierung am Flansch Warenannahme, Transport, Lagerung 3.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. -
Seite 11: Einbaubedingungen
Micropilot S FMR540 4...20 mA HART Montage Einbaubedingungen 3.3.1 Projektierungshinweise Einbaulage • Empfohlener Abstand (1) Wand- Stutzenaußenkante: ~1/6 des Behälter- durchmessers ("Abstrahlwinkel", ä 12). • Nicht mittig (3), da Interferenzen zu Sig- nalverlust führen können. • Nicht über dem Befüllstrom (4). - Seite 12 Montage Micropilot S FMR540 4...20 mA HART Abstrahlwinkel Als Abstrahlwinkel ist der Winkel definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
-
Seite 13: Verhalten Bei Messbereichsüberschreitung
Micropilot S FMR540 4...20 mA HART Montage Messbedingungen • Behälterdurchmesser und Behälterhöhe sollten mindestens so groß sein, dass eine beid- seitige Reflexion der Radarstrahlen an den Behälterwänden vermieden wird. • Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand (klei- ner Höhe C) der Tankboden durch das Medium hindurch sichtbar sein. -
Seite 14: Messbereich
Parabolantenne ohne Sensorverlängerung ohne Sensorverlängerung Messbereich Messbereich A1 DK ( r) = 1,4...1,6 Bitte nehmen Sie kontakt mit Ihrer Endress+Hauser-Vertriebsorganisation auf. A2 DK ( r) = 1,6...1,9 0,6...20 m (2...66 ft) 0,6...40 m (2...131 ft) DK ( r) = 1,9...4... -
Seite 15: Einbau
Micropilot S FMR540 4...20 mA HART Montage Einbau 3.4.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • einen Sechskantschlüssels SW90 für die Ausrichtevorrichtung • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.4.2 Einbau frei im Behälter... - Seite 16 Montage Micropilot S FMR540 4...20 mA HART Standardeinbau FMR540 mit Hornan- tenne • Einbauhinweise beachten, ä 11. • Markierung zur Tankwand ausgerichtet. Die Markierung befindet sich gut sichtbar auf dem Sensorhals oder auf dem Flansch. • Nach der Montage kann das Gehäuse um 350°...
- Seite 17 Ausrichtung im Behälter kann der FMR540 mit der optionalen Ausrichtvorrichtung um 15° in alle Richtungen geschwenkt werden. Nähere Informationen hierzu finden Sie in der Betriebsanleitung KA00274F/00/A2. Bitte wenden Sie sich wegen der Inbetriebnahme an die Endress+Hauser Serviceorganisation. øD A0020808...
-
Seite 18: Fmr540 Mit Ausrichtvorrichtung
Montage Micropilot S FMR540 4...20 mA HART FMR540 mit Ausrichtvorrichtung Der Micropilot S sollte senkrecht zur Oberfläche der Flüssigkeit eingebaut werden, um eine optimale Messleistung von ±1 mm (0.04 in) zu erreichen. Mithilfe der Ausrichtvorrichtung kann die Antennenachse um bis zu 15° in alle Richtungen geschwenkt werden. -
Seite 19: Ausrichtvorgang
Micropilot S FMR540 4...20 mA HART Montage Ausrichthilfe für FMR540 mit Ausrichtvorrichtung Bei der Installation des FMR540 mit Ausrichtvor- richtung empfiehlt sich die Verwendung der Aus- richthilfe (1) für den Sensor. Ausrichtvorgang Dieser Vorgang gilt nur für Sensoren mit einer Ausrichtvorrichtung (3). - Seite 20 Montage Micropilot S FMR540 4...20 mA HART Setzen Sie die Ausrichthilfe (1) für den Micropilot S auf. Achten Sie darauf, dass sich keine störenden Teile zwischen der Rückseite der Ausrichthilfe und dem Typenschild des Micropilot S FMR540 befinden. ° A0021550...
-
Seite 21: Gehäuse Drehen
Micropilot S FMR540 4...20 mA HART Montage Versiegelung für den eichpflichtigen Verkehr Zur Versiegelung sind Plombierschrauben am Flansch und an der Mutter der Ausricht- vorrichtung vorgesehen. Die Siegeldrähte müssen entgegen der Rich- tung angebracht werden, in der die Schraube der Ausrichtvorrichtung gelöst wird. - Seite 22 Montage Micropilot S FMR540 4...20 mA HART 3.4.4 Endress+Hauser UNI Flansch Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Maßanpassung sind die Schraubenlöcher vergrößert, deshalb vor dem Anziehen der Schrauben zentrisch zum Gegenflansch ausrichten. ø80.3 (3.16) ø26 (1.02) ø23 (0.91) 240 (9.45)
-
Seite 23: Ausrichtvorrichtung Mit Endress+Hauser Uni-Flansch
Micropilot S FMR540 4...20 mA HART Montage 3.4.5 Ausrichtvorrichtung mit Endress+Hauser UNI-Flansch A0020791 Maßeinheit: mm (in) Viton-Dichtung Endress+Hauser UNI Flansch DN200/DN250 Siehe auch Sensor-Ausrichtwerkzeug, ä 63. Einbaukontrolle Führen Sie nach dem Einbau des Messgerätes folgende Kontrollen durch: • Ist das Messgerät beschädigt (Sichtkontrolle)? •... -
Seite 24: Verdrahtung
Verdrahtung Micropilot S FMR540 4...20 mA HART Verdrahtung Verdrahtung auf einen Blick Bei der Erdung leitender Schirme sind die entsprechenden Regeln der EN 60079-14 und EN 1127-1 einzuhalten. Empfehlung zur sicheren Erdung leitender Schirme: VORSICHT Vor dem Anschluss folgendes beachten: ‣... -
Seite 25: Verdrahtung Mit Tank Side Monitor Nrf590
Micropilot S FMR540 4...20 mA HART Verdrahtung 4.1.2 Verdrahtung mit Tank Side Monitor NRF590 VORSICHT Vor dem Anschluss folgendes beachten: ‣ Die spezifizierte Kabelverschraubung muss benutzt werden. ‣ Bevor Sie den Gehäusedeckel am separaten Anschlussraum abschrauben bitte Hilfsener- gie abschalten! Kabel durch die Verschraubung einzie- hen. -
Seite 26: Anschluss Messeinheit
Verdrahtung Micropilot S FMR540 4...20 mA HART Anschluss Messeinheit Anschlussraum Das Gehäuse verfügt über einen separaten Anschlussraum. A0020471 Versorgung Spannung Bürde HART Min. Bürde für HART-Kommunikation: 250 Kabeleinführung Bezeichnung Merkmal Merkmals- ausführung Gewinde für Kabeleinführung M20 Kabelverschraubung M20 Gewinde für Kabeleinführung G ½"... -
Seite 27: Überspannungsschutz
– das Kabel muss geschützt z.B. in einem Metallschlauch verlegt werden. Versorgung • Als "Stand alone" Version Speisung z.B. über zwei Endress+Hauser RN221N. • Einbindung in das Tank Gauging System über Endress+Hauser Tank Side Monitor NRF590 (empfohlene Betriebsart). Hochgenaue Messung Für hochgenaue Messungen sollte der Messwert unbedingt via HART-Protokoll übertragen... -
Seite 28: Anschluss Hart Mit Zwei Endress+Hauser Rn221N
Verdrahtung Micropilot S FMR540 4...20 mA HART 4.2.2 Anschluss HART mit zwei Endress+Hauser RN221N ≥ Ω 4...20 mA A0020488 Commubox FXA291 (USB) Speisung ToF Adapter FXA291 FieldCare Signal VIATOR Bluetooth-Modem mit Anschlusskabel Field Communicator 475 Field Xpert SFX100 Commubox FXA195 (USB) 4.2.3... -
Seite 29: Anschlussempfehlung
Micropilot S FMR540 4...20 mA HART Verdrahtung Anschlussempfehlung 4.3.1 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme des Transmitters anschließen. 4.3.2 Verdrahtung abgeschirmtes Kabel VORSICHT Bei Ex-Anwendungen darf der Schirm nur sensorseitig geerdet werden. Weitere Sicherheitshinweise entnehmen Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich. -
Seite 30: Bedienung
Bedienung Micropilot S FMR540 4...20 mA HART Bedienung Bedienung auf einen Blick ENDRESS + HAUSER E S C – E S C E S C E S C >3 s Grundabgleich Tankgeometrie Medium Eigensch. Rücksprung zur Gruppenauswahl Sicherheitseinst. Klöpperdeckel ... -
Seite 31: Allgemeiner Aufbau Des Bedienmenüs
Micropilot S FMR540 4...20 mA HART Bedienung 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. -
Seite 32: Anzeige- Und Bedienelemente
Bedienung Micropilot S FMR540 4...20 mA HART Anzeige- und Bedienelemente ENDRESS + HAUSER – A0020494-DE Flüssigkristallanzeige Rote Leuchtdiode Symbole Grüne Leuchtdiode Bedientasten Eichschutzschalter Rasthaken Plombierstift HINWEIS Für den Zugang zum Display kann der Deckel des Elektronikraumes auch im Ex-Bereich geöffnet werden. Die LCD-Anzeige kann zur einfachen Bedienung durch Drücken des Rasthakens entnommen werden (siehe Abb. -
Seite 33: Anzeigesymbole
Micropilot S FMR540 4...20 mA HART Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung. -
Seite 34: Tastenbelegung
Bedienung Micropilot S FMR540 4...20 mA HART 5.2.3 Tastenbelegung Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäusedeckels bedient werden. Funktion der Tasten Taste(n) Bedeutung • Navigation in der Auswahlliste nach oben. oder • Editieren der Zahlenwerte innerhalb einer Funktion. -
Seite 35: Vor-Ort-Bedienung
Micropilot S FMR540 4...20 mA HART Bedienung Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Micropilot kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: Funktion "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B. -
Seite 36: Parametrierung Freigeben
Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. -
Seite 37: Werkseinstellung (Reset)
Micropilot S FMR540 4...20 mA HART Bedienung 5.3.3 Werkseinstellung (Reset) VORSICHT Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grundabgleich notwendig. Ein Reset ist nur dann notwendig, wenn das Gerät... -
Seite 38: Anzeige Und Bestätigung Von Fehlermeldungen
Bedienung Micropilot S FMR540 4...20 mA HART Anzeige und Bestätigung von Fehlermeldungen Fehlerarten Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •... -
Seite 39: Kommunikation Hart
Micropilot S FMR540 4...20 mA HART Bedienung Kommunikation HART Außer über die Vor-Ort-Bedienung können Sie das Messgerät auch mittels HART-Protokoll parametrieren und Messwerte abfragen. Für die Bedienung stehen Ihnen folgende Möglich- keiten zur Verfügung: • Bedienung über das universelle Handbediengerät Field Communicator 475 •... -
Seite 40: Bedienung Mit Dem Endress+Hauser Bedienprogramm
5.5.4 Bedienung mit dem Endress+Hauser Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremd- geräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforde- rungen finden Sie im Internet: www.de.endress.com » Suche: FieldCare » FieldCare » Technische Daten. -
Seite 41: Tanklinearisierung
Micropilot S FMR540 4...20 mA HART Bedienung Signalanalyse durch Hüllkurve A0021212-DE Tanklinearisierung A0021213-DE Endress+Hauser... -
Seite 42: Inbetriebnahme
Inbetriebnahme Micropilot S FMR540 4...20 mA HART Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wur- den, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", ä 23. • Checkliste "Anschlusskontrolle", ä 29. -
Seite 43: Grundabgleich
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Grundabgleich Tankgeometrie Flachdach Medium Eigensch. unbekannt 100% Messbedingungen Standard Abgleich leer Abgleich voll Abgleich Leer (=Nullpunkt); Einstellung in 005 Distanz (Abstand Flansch/Füllgut); Anzeige in 0A5 Sicherheitsabstand; Einstellung in 015 Abgleich Voll (=Spanne); Einstellung in 006 Rohrdurchmesser Füllstand;... - Seite 44 Inbetriebnahme Micropilot S FMR540 4...20 mA HART VORSICHT Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausreichend. Komplexe Messaufgaben können weitere Einstellungen notwendig machen, mit denen der Anwender den Micropilot auf seine spezifischen Anforderun- gen hin optimieren kann. Die Funktionen, die hierfür zur Verfügung stehen, werden detailliert in der Betriebsanleitung BA00341F/00/DE erläutert.
-
Seite 45: Grundabgleich Mit Gerätedisplay Vu331
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Grundabgleich mit Gerätedisplay VU331 Funktion "Messwert" (000) Vor-Ort-Anzeige Bedeutung Messwert Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) 63.455 % angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."... -
Seite 46: Funktion "Medium Eigensch." (003), Nur Flüssigkeiten
Inbetriebnahme Micropilot S FMR540 4...20 mA HART A0020493 Klöpperdeckel Zylindrisch liegend Flachdeckel Kugeltank Bypass Schwallrohr Funktion "Medium Eigensch." (003), nur Flüssigkeiten Vor-Ort-Anzeige Bedeutung Medium Eigensch. Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. unbekannt DK: < 1.9 DK: 1.9...4 Weitere Auswahlmöglichkeiten:... -
Seite 47: Funktion "Messbedingungen" (004), Nur Flüssigkeiten
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Funktion "Messbedingungen" (004), nur Flüssigkeiten Vor-Ort-Anzeige Bedeutung Messbedingungen. Mit dieser Funktion wählen Sie die Messbedingungen aus. Standard Oberfl. ruhig Oberfl. unruhig Weitere Auswahlmöglichkeiten: • Standard • Oberfl. ruhig • Oberfl.unruhig • zus. Rührwerk •... -
Seite 48: Funktion "Abgleich Leer"
Inbetriebnahme Micropilot S FMR540 4...20 mA HART Funktion "Abgleich leer" (005) Vor-Ort-Anzeige Bedeutung Abgleich leer. Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand 5.000 (= Nullpunkt) ein. Abstand Flansch zu min. Füllstand... -
Seite 49: Funktion "Abgleich Voll"
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Funktion "Abgleich voll" (006) Vor-Ort-Anzeige Bedeutung Abgleich voll. Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand (= Spanne) ein. Eine 4.000 Messung ist prinzipiell bis zur Antennenspitze möglich,... -
Seite 50: Funktion "Rohrdurchmesser"
Inbetriebnahme Micropilot S FMR540 4...20 mA HART Funktion "Rohrdurchmesser" (007) Vor-Ort-Anzeige Bedeutung Rohrdurchmesser. Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein. 204.425 Innendurchmesser Bypass/Schwallrohr 100% 100% ø ø A0020562 Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt. - Seite 51 Micropilot S FMR540 4...20 mA HART Inbetriebnahme Funktion "Distanz prüfen" (051) Vor-Ort-Anzeige Bedeutung Distanz prüfen Mit dieser Funktion wird die Ausblendung von Störechos ein- geleitet. Dazu muss die gemessene Distanz mit dem tatsäch- Dist. unbekannt lichen Abstand der Füllgutoberfläche verglichen werden.
-
Seite 52: Funktion "Bereich Ausblend"
Inbetriebnahme Micropilot S FMR540 4...20 mA HART VORSICHT Der Bereich der Ausblendung muss 0,5 m (1.6 ft) vor dem Echo des tatsächlichen Füll- standes enden. Bei leerem Tank nicht E sondern E 0,5 m (1.6 ft) eingeben. Eine bereits bestehende Ausblendung wird bis zur in "Bereich Ausblend." (052) ermittelten Entfernung überschrieben. -
Seite 53: Funktion "Wert Setzen"
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Funktion "Wert setzen" (009) Vor-Ort-Anzeige Bedeutung Wert setzen Diese Funktion ermöglicht es dem Anwender, die Differenz zwischen dem Referenzwert und dem gemessenem Wert 3.000 (bzw. zwischen dem Restvolumen und der gemessenen Distanz) auszugleichen. Um den Offset zu aktivieren, geben Leerabgl.-Korrektur... -
Seite 54: Hüllkurve Mit Gerätedisplay Vu331
Inbetriebnahme Micropilot S FMR540 4...20 mA HART 6.4.2 Hüllkurve mit Gerätedisplay VU331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüll- kurvendarstellung (Funktionsgruppe "Hüllkurve" (0E)). Funktion "Darstellungsart" (0E1) Vor-Ort-Anzeige Darstellungsart 0 Hüllkurve Hüllkurve+FAC Hüllkurve+Ausbl. Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •... -
Seite 55: Funktion "Hüllkurvendarstellung" (0E3)
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Funktion "Hüllkurvendarstellung" (0E3) Mit dieser Funktion wird die Hüllkurve angezeigt. Sie können sie verwenden, um folgende Informationen zu erhalten: A0021046 Nur Hüllkurve Hüllkurve und Störechoausblendung (map) Vollabgleich Qualität des ausgewerteten Echos Markierung des ausgewerteten Echos... -
Seite 56: Beenden Der Navigation
Inbetriebnahme Micropilot S FMR540 4...20 mA HART Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. A0021579 Vertical-Zoom-Modus Drücken Sie noch einmal... -
Seite 57: Grundabgleich Mit Endress+Hauser Bedienprogramm
Micropilot S FMR540 4...20 mA HART Inbetriebnahme Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Endress+Hauser Bedienprogramm durchzuführen, gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" in der Navigationsleiste wählen. - Seite 58 Inbetriebnahme Micropilot S FMR540 4...20 mA HART Grundabgleich Schritt 2/4: • Eingabe der Anwendungsparameter: – Tankgeometrie – Medium Eigensch. – Messbedingungen A0021200-DE Grundabgleich Schritt 3/4: Wählen Sie in der Funktion "Tankgeometrie" "Klöpperdeckel" aus, erscheint auf dem Bild- schirm folgende Darstellung: •...
- Seite 59 Micropilot S FMR540 4...20 mA HART Inbetriebnahme Wählen Sie in der Funktion "Tankgeometrie" "zyl. liegend" oder "Kugeltank" aus, erscheint auf dem Bildschirm folgende Darstellung: • Abgleich leer • Abgleich voll A0021202-DE Wählen Sie in der Funktion "Tankgeometrie" "Schwallrohr" oder "Bypass" aus, erscheint auf dem Bildschirm folgende Darstellung: •...
- Seite 60 Inbetriebnahme Micropilot S FMR540 4...20 mA HART Wählen Sie in der Funktion "Tankgeometrie" "Flachdeckel" aus, erscheint auf dem Bild- schirm folgende Darstellung: • Abgleich leer • Abgleich voll A00202104-DE Grundabgleich Schritt 4/4: • Mit diesem Schritt erfolgt die Störechoausblendung •...
-
Seite 61: Benutzerspezifische Anwendungen (Bedienung)
Micropilot S FMR540 4...20 mA HART Inbetriebnahme 6.5.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüll- kurve. A0021206-DE 6.5.2 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen, siehe separate Dokumen- tation BA00341F/00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. -
Seite 62: Wartung
Auswechslungen ist von der Häufigkeit der Reinigungszyklen sowie Produkt- und Reinigungstemperatur abhängig. Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können ("Ersatzteile", ä 70). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. -
Seite 63: Zubehör
Micropilot S FMR540 4...20 mA HART Zubehör Zubehör Für den Micropilot S sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser sepa- rat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199- 0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. -
Seite 64: Commubox Fxa195 Hart
Für Einzelheiten siehe TI00404F/00/DE. Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI00405C/07/DE. Für das Gerät benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291". -
Seite 65: Störungsbehebung
Micropilot S FMR540 4...20 mA HART Störungsbehebung Störungsbehebung Fehlersuchanleitung Spannung überprüfen und mit Angabe auf nicht ok. Gerät reagiert Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen. Gerät funktioniert? -
Seite 66: Systemfehlermeldungen
Störungsbehebung Micropilot S FMR540 4...20 mA HART Systemfehlermeldungen Code Fehlerbeschreibung Ursache Beseitigung A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor Reset Totalreset & Neuabgl. die Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch EEPROM defekt ansteht, Elektronik tauschen... - Seite 67 Micropilot S FMR540 4...20 mA HART Störungsbehebung Code Fehlerbeschreibung Ursache Beseitigung W601 Linearisierung K1 Linerarisierung ist nicht monoton stei- Tabelle korrekt eingeben Kurve nicht monoton gend W611 Linearisierungspkt. Anzahl der eingegebenen Linearisie- Tabelle korrekt eingeben Anzahl <2 (K1) rungskoordinaten ist < 2...
-
Seite 68: Anwendungsfehler
Störungsbehebung Micropilot S FMR540 4...20 mA HART Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine je nach Konfigurierung siehe Tabelle Fehler- 1. siehe Tabelle Fehlermeldun- Warnung oder ein meldungen ( ä 66) gen ( ä 66) Alarm an. Messwert (00) ist gemessene Distanz 1. - Seite 69 Micropilot S FMR540 4...20 mA HART Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung Bei unruhiger Signal wird durch 1. Störechoausblendung durch- Oberfläche unruhige Oberfläche führen Grundabgleich (z.B. Befüllen, Ent- geschwächt – 100% 2. Messbedingungen (004) auf leeren, laufendes zeitweise sind "Oberfl.
-
Seite 70: Ersatzteile
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamina- tion" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren. • Legen Sie der Rücksendung spezielle Handhabungsvorschriften bei, falls dies notwendig ist, z.B. -
Seite 71: Entsorgung
– ToF Tool ab Version 4.6 – HART-Communicator DXR375 mit Rev. 1, DD 1. 07.2009 V 01.01.02 Anpassung Parabolantenne Kontaktadressen von Endress+Hauser Adressen von Endress+Hauser-Niederlassungen finden Sie auf der Rückseite dieser Betriebsanleitung. Bei Fragen wenden Sie sich bitte an ihre Endress+Hauser Niederlassung. Endress+Hauser... -
Seite 72: Technische Daten
Technische Daten Micropilot S FMR540 4...20 mA HART Technische Daten 10.1 Weitere technische Daten Für die technischen Daten sehen Sie bitte in die Technische Information TI00412F/00/DE. 10.1.1 Ergänzende Dokumentation Ergänzende Dokumentation • Technische Information (TI00412F/00/DE) • Betriebsanleitung "Beschreibung der Gerätefunktionen" (BA00341F/00/DE) •... - Seite 73 Micropilot S FMR540 4...20 mA HART Technische Daten Endress+Hauser...
-
Seite 74: Anhang
Anhang Micropilot S FMR540 4...20 mA HART Anhang 11.1 Bedienmenü HART (Anzeigemodul) Grundabgleich Tankgeometrie Medium Eigensch. Messbedingungen Abgleich leer Abgleich voll Klöpperdeckel unbekannt Standard Wert eingeben Wert eingeben zyl. liegend DK: < 1.9 Oberfl. ruhig DK: 1.9 … 4 Oberfl. unruhig Bypass DK: 4 …... - Seite 75 Micropilot S FMR540 4...20 mA HART Anhang Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert setzen Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L manuell Es wird angezeigt: - D und L Dist.
- Seite 76 Anhang Micropilot S FMR540 4...20 mA HART Darstellungsart Kurve lesen Hüllkurve Hüllkurve einzelne Kurve Hüllkurve+FAC zyklisch Hüllkurve+Ausbl. Anzeige Sprache Zur Startseite Anzeigeformat Nachkommast. Zeit eingeben dezimal Default: 100 s 1/16” x.xx x.xxx Diagnose aktueller Fehler letzter Fehler Lösche let. Fehl.
- Seite 77 Micropilot S FMR540 4...20 mA HART Anhang Trennungszeichen Anzeigetest . Punkt , Komma gemessene Dist. gemess. Füllst. Fensterung Anwendungsparam. nicht geändert geändert rücksetzen Längeneinheit Download Mode A0021610-DE Endress+Hauser...
-
Seite 78: Stichwortverzeichnis
Micropilot S FMR540 4...20 mA HART Stichwortverzeichnis Abgleich leer ....... . 43, 48 Inbetriebnahme . - Seite 79 Micropilot S FMR540 4...20 mA HART Warnung........33, 38 Wartung .
