Smartec S CLD132
!
Endress+Hauser
5
Bedienung
5.1
Bedienung und Inbetriebnahme
Sie haben folgende Möglichkeiten, Smartec S zu steuern:
• Vor Ort über Tastenfeld
®
• Über die HART
-Schnittstelle (optional, bei entsprechender Bestellversion) per:
®
– HART
-Handbediengerät oder
®
– PC mit HART
-Modem und dem Softwarepaket Commuwin II
• Über PROFIBUS PA/DP (optional, bei entsprechender Bestellversion) mit
PC mit entsprechender Schnittstelle und dem Softwarepaket Commuwin II (s. Zubehör) oder
über eine speicherprogrammierbare Steuerung (SPS)
Hinweis!
Zur Bedienung über HART bzw. PROFIBUS PA/DP lesen Sie bitte die entsprechenden Kapitel in
der jeweiligen zusätzlichen Betriebsanleitung:
• PROFIBUS PA/DP, feldnahe Kommunikation mit Smartec S CLD132, BA 213C/07/de
®
• HART
, feldnahe Kommunikation mit Smartec S CLD132, BA 212C/07/de
Im Folgenden finden Sie nur die Bedienung über die Bedientasten.
5.2
Anzeige- und Bedienelemente
5.2.1
Anzeige
LED-Anzeigen
Alarm-Anzeige, z. B. bei dauerhafter Grenzwertüberschreitung. Ausfall des
Temperaturfühlers oder Systemfehler (siehe Fehlerliste).
LC-Display
14
13
12

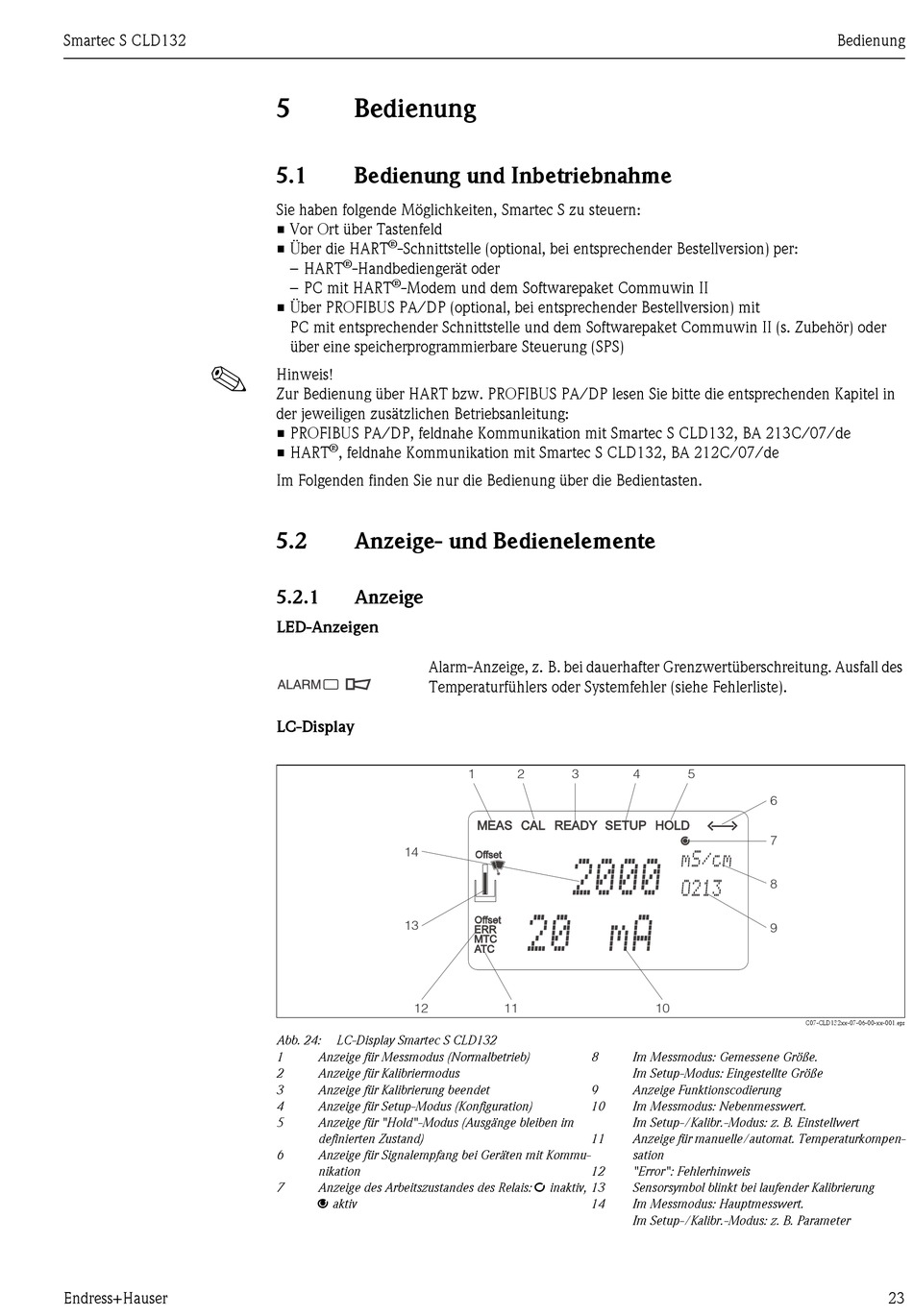

Abb. 24:
LC-Display Smartec S CLD132
1
Anzeige für Messmodus (Normalbetrieb)
2
Anzeige für Kalibriermodus
3
Anzeige für Kalibrierung beendet
4
Anzeige für Setup-Modus (Konfiguration)
5
Anzeige für "Hold"-Modus (Ausgänge bleiben im
definierten Zustand)
6
Anzeige für Signalempfang bei Geräten mit Kommu-
nikation
Anzeige des Arbeitszustandes des Relais: d inaktiv,
7
c aktiv
1
2
3
4
2000
20 mA
11
8
Im Messmodus: Gemessene Größe.
Im Setup-Modus: Eingestellte Größe
9
Anzeige Funktionscodierung
10
Im Messmodus: Nebenmesswert.
Im Setup-/Kalibr.-Modus: z. B. Einstellwert
11
Anzeige für manuelle/automat. Temperaturkompen-
sation
12
"Error": Fehlerhinweis
13
Sensorsymbol blinkt bei laufender Kalibrierung
14
Im Messmodus: Hauptmesswert.
Im Setup-/Kalibr.-Modus: z. B. Parameter
5
6
7
mS/cm
8
O213
9
10
C07-CLD132xx-07-06-00-xx-001.eps
Bedienung
23
