Verdrahtung
#
18
4
Verdrahtung
4.1
Elektrischer Anschluss
Warnung!
• Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
• Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die
Anweisungen dieser Anleitung befolgen.
• Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
4.1.1
Elektrischer Anschluss Messumformer
Zum Anschluss des Smartec S CLD132 führen Sie bitte folgende Schritte aus:
1. Lösen Sie die 4 Kreuzschlitzschrauben des
Gehäusedeckels und nehmen Sie den Gehäu-
sedeckel ab.
2. Nehmen Sie den Abdeckrahmen von den
Klemmenblöcken ab. Führen Sie dazu den
Schraubendreher gemäß Abb. 16 in die Aus-
stanzung (m) und drücken die Lasche nach
innen (n).
#
Warnung!
Das Abnehmen des Abdeckrahmens darf nur
im spannungsfreien Zustand erfolgen.
3. Führen Sie die Kabel entsprechend der
Anschlussbelegung in Abb. 17 durch die
geöffneten Kabeldurchführungen in das
Gehäuse ein.
4. Schließen Sie die Hilfsenergie gemäß der
Klemmenbelegung in Abb. 18 an.
5. Schließen Sie den Alarmkontakt gemäß der
Klemmenbelegung in Abb. 18 an.
6. Schließen Sie die Gehäuseerdung an.
7. Bei der separaten Ausführung: Schließen Sie
den Sensor gemäß der Klemmenbelegung in
Abb. 18 an.
Der Anschluss des Leitfähigkeitssensors
CLS52 bei der separaten Ausführung erfolgt
über das mehradrige geschirmte Spezialkabel
CLK5. Eine Anleitung zur Konfektionierung
liegt dem Kabel bei.
Für eine Verlängerung des Messkabels muss
eine Verbindungsdose VBM (siehe Kapitel
"Zubehör") verwendet werden. Die maximale
Gesamtkabellänge bei Verlängerung über die
Verbindungsdose beträgt 55 m.
8. Ziehen Sie die Kabelverschraubungen fest.
1
1
2
3
4
5

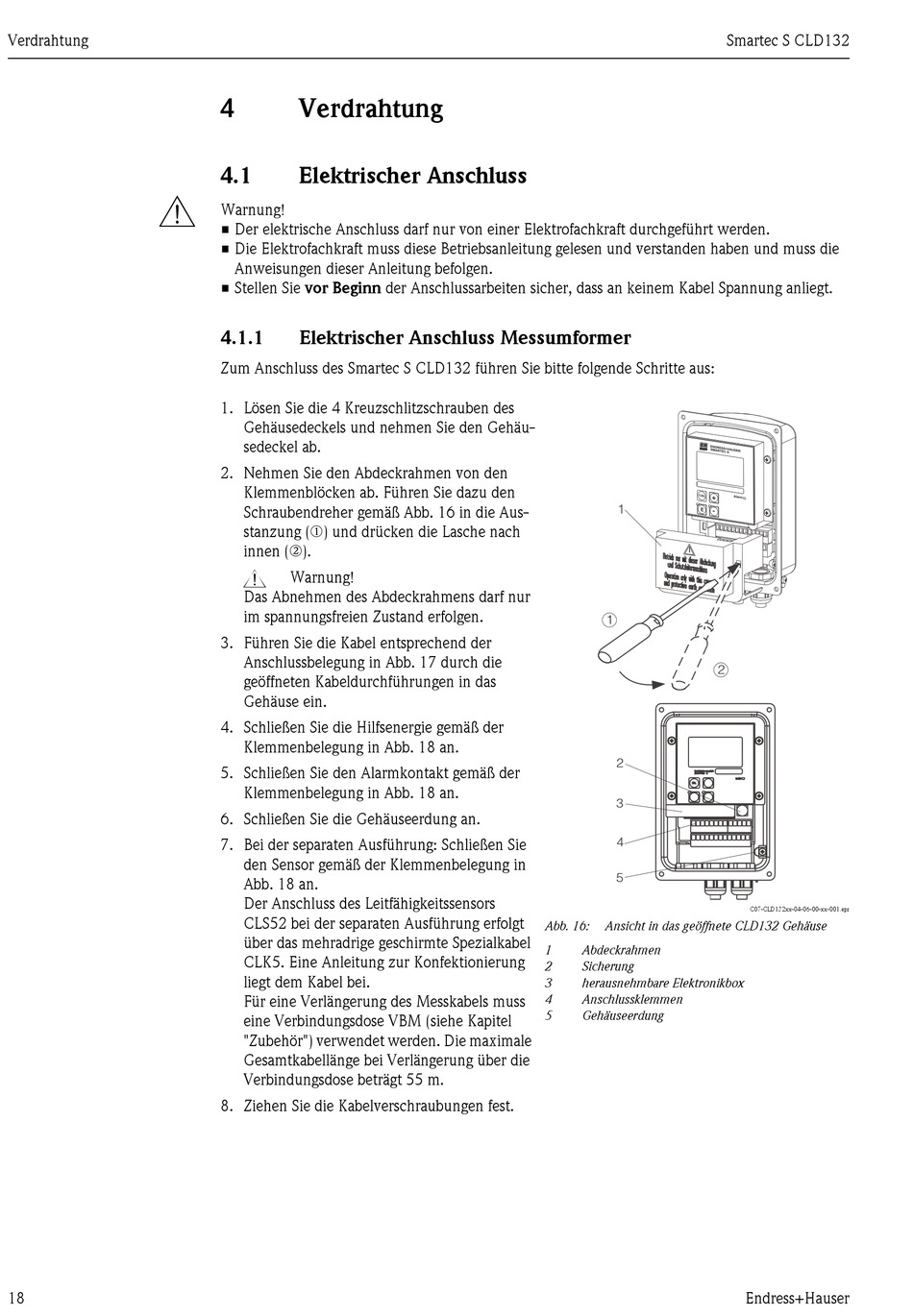

Abb. 16:
Ansicht in das geöffnete CLD132 Gehäuse
1
Abdeckrahmen
2
Sicherung
3
herausnehmbare Elektronikbox
4
Anschlussklemmen
5
Gehäuseerdung
Smartec S CLD132
2
C07-CLD132xx-04-06-00-xx-001.eps
Endress+Hauser
