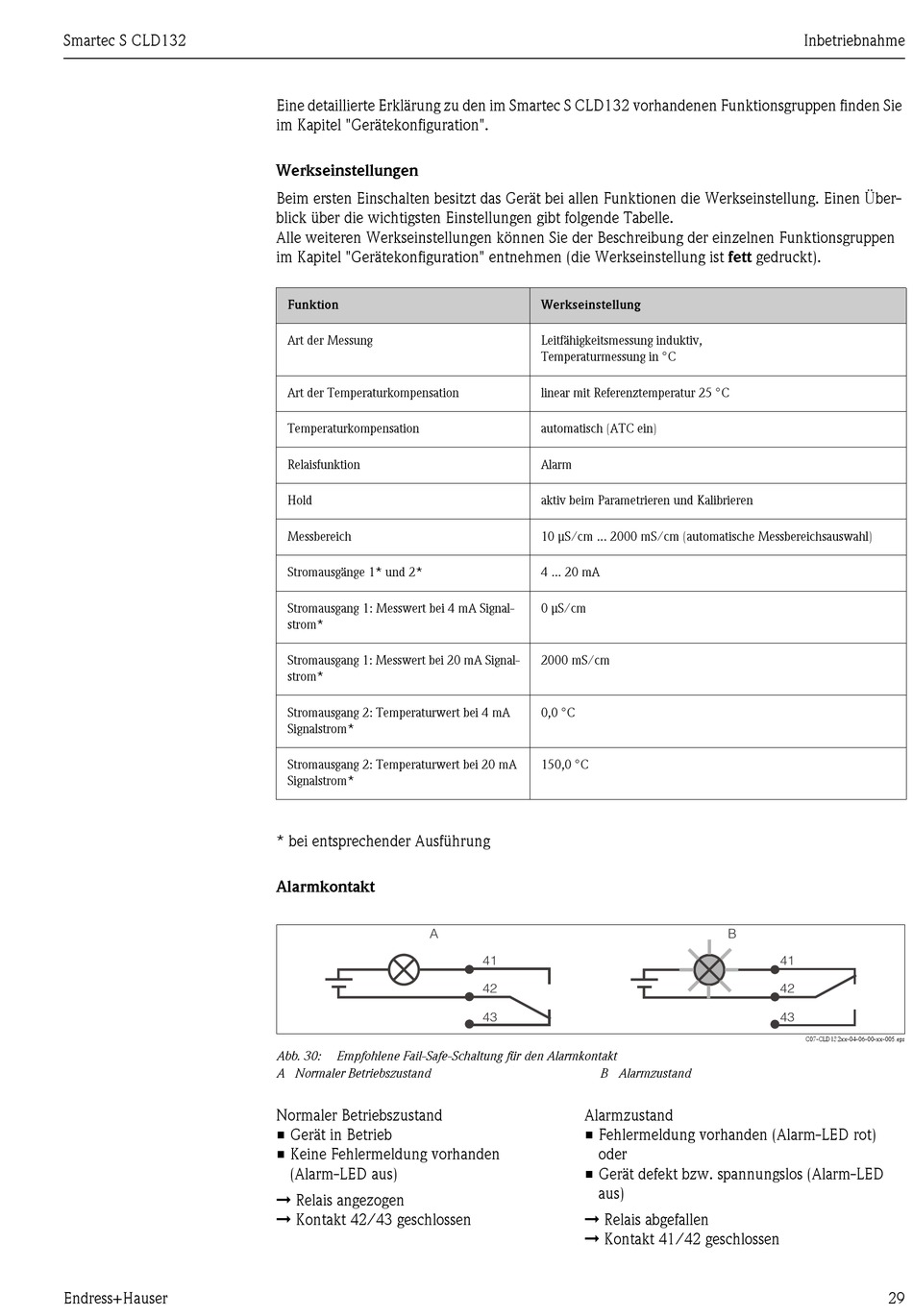

Smartec S CLD132
Endress+Hauser
Eine detaillierte Erklärung zu den im Smartec S CLD132 vorhandenen Funktionsgruppen finden Sie
im Kapitel "Gerätekonfiguration".
Werkseinstellungen
Beim ersten Einschalten besitzt das Gerät bei allen Funktionen die Werkseinstellung. Einen Über-
blick über die wichtigsten Einstellungen gibt folgende Tabelle.
Alle weiteren Werkseinstellungen können Sie der Beschreibung der einzelnen Funktionsgruppen
im Kapitel "Gerätekonfiguration" entnehmen (die Werkseinstellung ist fett gedruckt).
Funktion
Art der Messung
Art der Temperaturkompensation
Temperaturkompensation
Relaisfunktion
Hold
Messbereich
Stromausgänge 1* und 2*
Stromausgang 1: Messwert bei 4 mA Signal-
strom*
Stromausgang 1: Messwert bei 20 mA Signal-
strom*
Stromausgang 2: Temperaturwert bei 4 mA
Signalstrom*
Stromausgang 2: Temperaturwert bei 20 mA
Signalstrom*
* bei entsprechender Ausführung
Alarmkontakt
A
Abb. 30:
Empfohlene Fail-Safe-Schaltung für den Alarmkontakt
A Normaler Betriebszustand
Normaler Betriebszustand
• Gerät in Betrieb
• Keine Fehlermeldung vorhanden
(Alarm-LED aus)
È Relais angezogen
È Kontakt 42/43 geschlossen
Werkseinstellung
Leitfähigkeitsmessung induktiv,
Temperaturmessung in °C
linear mit Referenztemperatur 25 °C
automatisch (ATC ein)
Alarm
aktiv beim Parametrieren und Kalibrieren
10 µS/cm ... 2000 mS/cm (automatische Messbereichsauswahl)
4 ... 20 mA
0 µS/cm
2000 mS/cm
0,0 °C
150,0 °C
41
42
43
B Alarmzustand
Alarmzustand
• Fehlermeldung vorhanden (Alarm-LED rot)
oder
• Gerät defekt bzw. spannungslos (Alarm-LED
aus)
È Relais abgefallen
È Kontakt 41/42 geschlossen
Inbetriebnahme
B
41
42
43
C07-CLD132xx-04-06-00-xx-005.eps
29
