Smartec S CLD132
!
Endress+Hauser

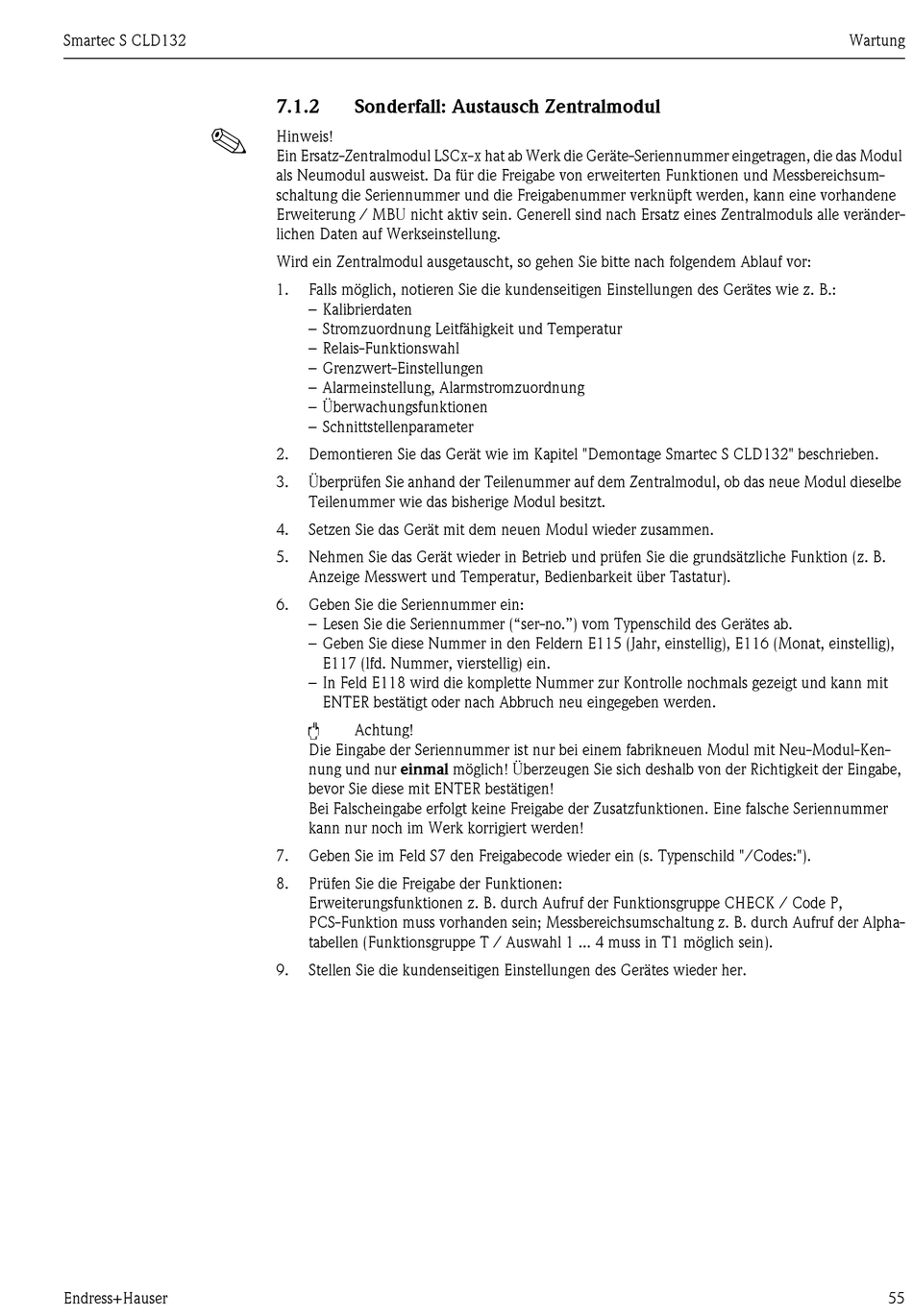

7.1.2
Sonderfall: Austausch Zentralmodul
Hinweis!
Ein Ersatz-Zentralmodul LSCx-x hat ab Werk die Geräte-Seriennummer eingetragen, die das Modul
als Neumodul ausweist. Da für die Freigabe von erweiterten Funktionen und Messbereichsum-
schaltung die Seriennummer und die Freigabenummer verknüpft werden, kann eine vorhandene
Erweiterung / MBU nicht aktiv sein. Generell sind nach Ersatz eines Zentralmoduls alle veränder-
lichen Daten auf Werkseinstellung.
Wird ein Zentralmodul ausgetauscht, so gehen Sie bitte nach folgendem Ablauf vor:
1.
Falls möglich, notieren Sie die kundenseitigen Einstellungen des Gerätes wie z. B.:
– Kalibrierdaten
– Stromzuordnung Leitfähigkeit und Temperatur
– Relais-Funktionswahl
– Grenzwert-Einstellungen
– Alarmeinstellung, Alarmstromzuordnung
– Überwachungsfunktionen
– Schnittstellenparameter
2.
Demontieren Sie das Gerät wie im Kapitel "Demontage Smartec S CLD132" beschrieben.
3.
Überprüfen Sie anhand der Teilenummer auf dem Zentralmodul, ob das neue Modul dieselbe
Teilenummer wie das bisherige Modul besitzt.
4.
Setzen Sie das Gerät mit dem neuen Modul wieder zusammen.
5.
Nehmen Sie das Gerät wieder in Betrieb und prüfen Sie die grundsätzliche Funktion (z. B.
Anzeige Messwert und Temperatur, Bedienbarkeit über Tastatur).
6.
Geben Sie die Seriennummer ein:
– Lesen Sie die Seriennummer ("ser-no.") vom Typenschild des Gerätes ab.
– Geben Sie diese Nummer in den Feldern E115 (Jahr, einstellig), E116 (Monat, einstellig),
E117 (lfd. Nummer, vierstellig) ein.
– In Feld E118 wird die komplette Nummer zur Kontrolle nochmals gezeigt und kann mit
ENTER bestätigt oder nach Abbruch neu eingegeben werden.
"
Achtung!
Die Eingabe der Seriennummer ist nur bei einem fabrikneuen Modul mit Neu-Modul-Ken-
nung und nur einmal möglich! Überzeugen Sie sich deshalb von der Richtigkeit der Eingabe,
bevor Sie diese mit ENTER bestätigen!
Bei Falscheingabe erfolgt keine Freigabe der Zusatzfunktionen. Eine falsche Seriennummer
kann nur noch im Werk korrigiert werden!
7.
Geben Sie im Feld S7 den Freigabecode wieder ein (s. Typenschild "/Codes:").
8.
Prüfen Sie die Freigabe der Funktionen:
Erweiterungsfunktionen z. B. durch Aufruf der Funktionsgruppe CHECK / Code P,
PCS-Funktion muss vorhanden sein; Messbereichsumschaltung z. B. durch Aufruf der Alpha-
tabellen (Funktionsgruppe T / Auswahl 1 ... 4 muss in T1 möglich sein).
9.
Stellen Sie die kundenseitigen Einstellungen des Gerätes wieder her.
Wartung
55
