Sensorausrichtung im Kompaktgerät
Der Sensor im Kompaktgerät muss entsprechend der Strömungsrichtung ausgerichtet werden.
Wenn Sie die Ausrichtung des Sensors im Kompaktgerät im Verhältnis zum Messumformergehäuse
ändern möchten, gehen Sie folgendermaßen vor:
1. Schrauben Sie den Gehäusedeckel ab.
2. Lösen Sie die Schrauben der Elektronikbox und nehmen Sie die Box vorsichtig aus dem
Gehäuse.
3. Lösen Sie die drei Sensor-Befestigungsschrauben, bis sich der Sensor drehen lässt.
4. Richten Sie den Sensor aus und ziehen Sie die Schrauben wieder an. Achten Sie darauf, das
max. Drehmoment von 1,5 Nm nicht zu überschreiten!
5. Bauen Sie das Messumformergehäuse in umgekehrter Reihenfolge wieder zusammen.
Hinweis!
Die genauen Positionen der Elektronikbox und der Sensorschrauben finden Sie in der Aufbauzeich-
nung im Kapitel "Störungsbehebung".

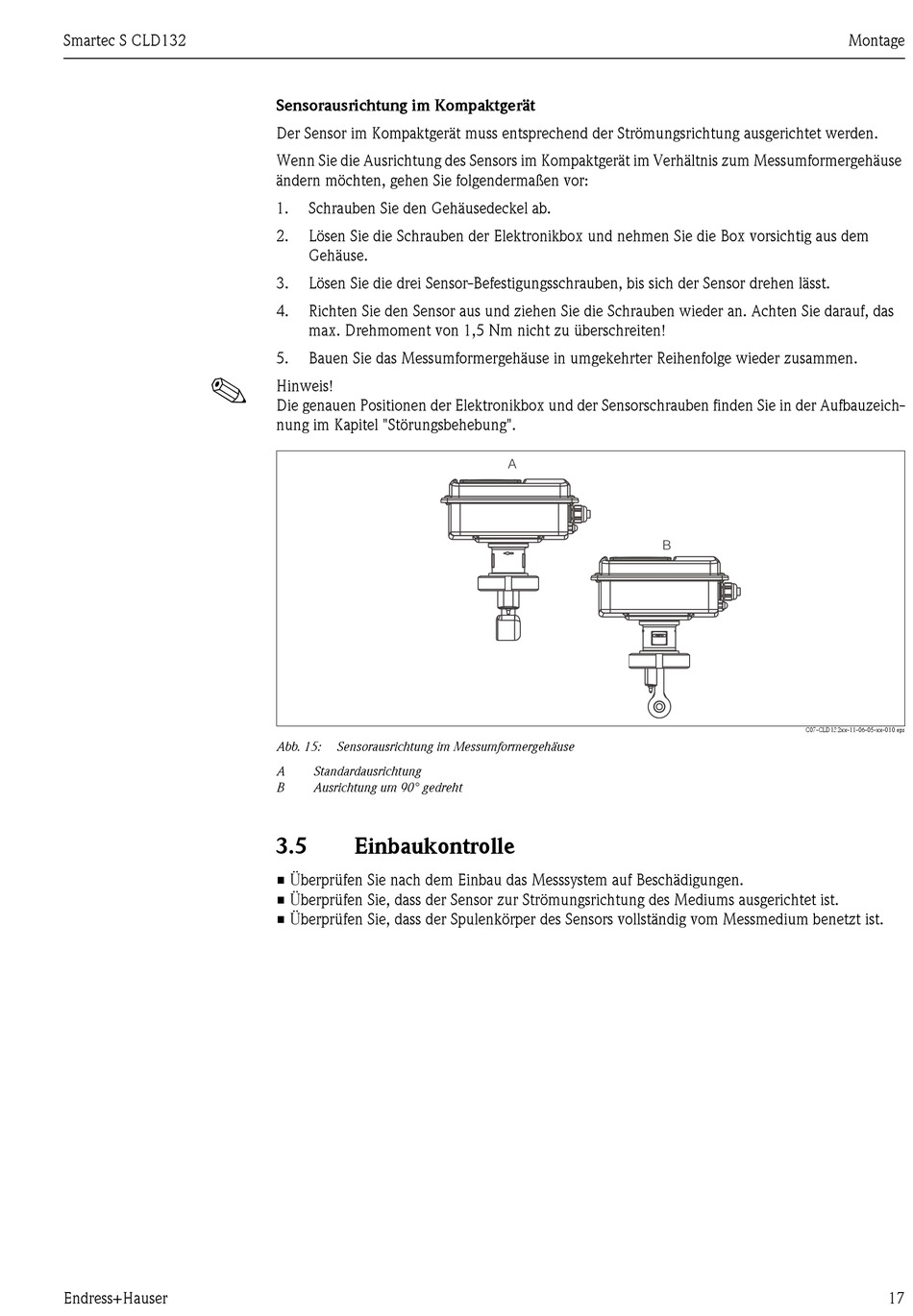

Abb. 15: Sensorausrichtung im Messumformergehäuse
A Standardausrichtung
B Ausrichtung um 90° gedreht
3.5

Einbaukontrolle

• Überprüfen Sie nach dem Einbau das Messsystem auf Beschädigungen.
• Überprüfen Sie, dass der Sensor zur Strömungsrichtung des Mediums ausgerichtet ist.
• Überprüfen Sie, dass der Spulenkörper des Sensors vollständig vom Messmedium benetzt ist.
A
B
Montage
C07-CLD132xx-11-06-05-xx-010.eps
17
