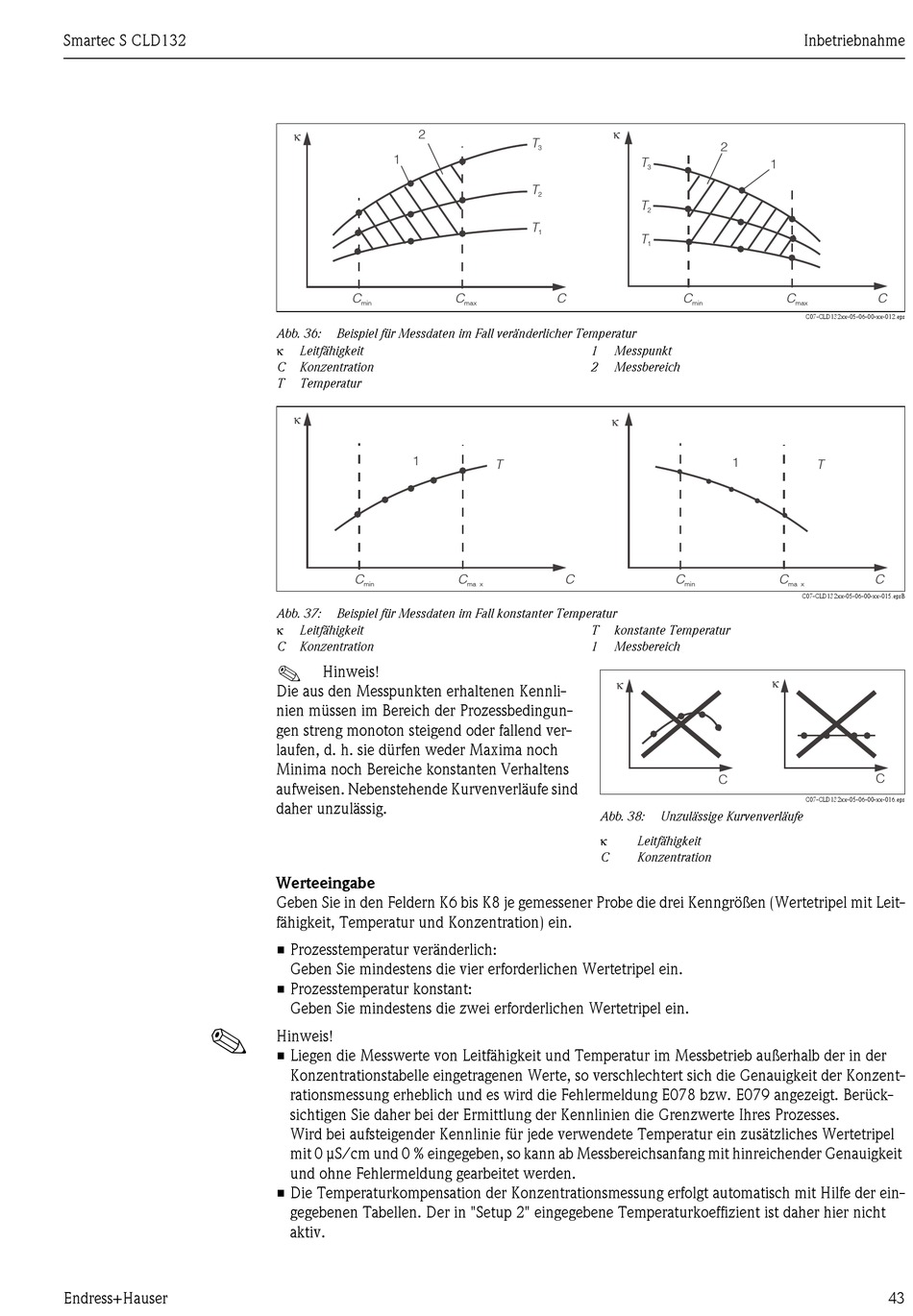

Abb. 36:
Beispiel für Messdaten im Fall veränderlicher Temperatur
κ
Leitfähigkeit
C
Konzentration
T
Temperatur
κ
1
C
min
Abb. 37:
Beispiel für Messdaten im Fall konstanter Temperatur
κ
Leitfähigkeit
C
Konzentration
!
Hinweis!
Die aus den Messpunkten erhaltenen Kennli-
nien müssen im Bereich der Prozessbedingun-
gen streng monoton steigend oder fallend ver-
laufen, d. h. sie dürfen weder Maxima noch
Minima noch Bereiche konstanten Verhaltens
aufweisen. Nebenstehende Kurvenverläufe sind
daher unzulässig.
Werteeingabe
Geben Sie in den Feldern K6 bis K8 je gemessener Probe die drei Kenngrößen (Wertetripel mit Leit-
fähigkeit, Temperatur und Konzentration) ein.
• Prozesstemperatur veränderlich:
Geben Sie mindestens die vier erforderlichen Wertetripel ein.
• Prozesstemperatur konstant:
Geben Sie mindestens die zwei erforderlichen Wertetripel ein.
Hinweis!
• Liegen die Messwerte von Leitfähigkeit und Temperatur im Messbetrieb außerhalb der in der
Konzentrationstabelle eingetragenen Werte, so verschlechtert sich die Genauigkeit der Konzent-
rationsmessung erheblich und es wird die Fehlermeldung E078 bzw. E079 angezeigt. Berück-
sichtigen Sie daher bei der Ermittlung der Kennlinien die Grenzwerte Ihres Prozesses.
Wird bei aufsteigender Kennlinie für jede verwendete Temperatur ein zusätzliches Wertetripel
mit 0 µS/cm und 0 % eingegeben, so kann ab Messbereichsanfang mit hinreichender Genauigkeit
und ohne Fehlermeldung gearbeitet werden.
• Die Temperaturkompensation der Konzentrationsmessung erfolgt automatisch mit Hilfe der ein-
gegebenen Tabellen. Der in "Setup 2" eingegebene Temperaturkoeffizient ist daher hier nicht
aktiv.
κ
T
3
T
2
T
1
C
C
max
1
Messpunkt
2
Messbereich
κ
T
C
C
ma x
T
konstante Temperatur
1
Messbereich
κ
Abb. 38:
κ
C
Inbetriebnahme
2
T
1
3
T
2
T
1
C
C
min
max
C07-CLD132xx-05-06-00-xx-012.eps
1
C
C
min
ma x
C07-CLD132xx-05-06-00-xx-015.epsB
κ
C
C07-CLD132xx-05-06-00-xx-016.eps
Unzulässige Kurvenverläufe
Leitfähigkeit
Konzentration
C
T
C
C
43
