Montage
10
3.2
Warenannahme, Transport, Lagerung
• Achten Sie auf unbeschädigte Verpackung!
Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit.
Bewahren Sie die beschädigte Verpackung bis zur Klärung auf.
• Achten Sie auf unbeschädigten Inhalt!
Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
Bewahren Sie die beschädigte Ware bis zur Klärung auf.
• Prüfen Sie den Lieferumfang anhand der Lieferpapiere und Ihrer Bestellung auf Vollständigkeit.
• Für Lagerung und Transport ist das Gerät stoßsicher und gegen Feuchtigkeit geschützt zu verpa-
cken. Optimalen Schutz bietet die Originalverpackung. Darüber hinaus müssen die zulässigen
Umgebungsbedingungen eingehalten werden (siehe Technische Daten).
• Bei Rückfragen wenden Sie sich bitte an Ihren Lieferanten bzw. an Ihre Vertriebszentrale.
3.3
Einbaubedingungen
3.3.1
Einbauhinweise
Airset
Vor dem Einbau des Sensors müssen Sie ein Airset durchführen und den Sensor kalibrieren (siehe
Kapitel "Kalibrierung"). Hierzu muss das Gerät betriebsbereit sein, d. h. die Hilfsenergie und der
Sensor müssen angeschlossen sein.
Wandabstand

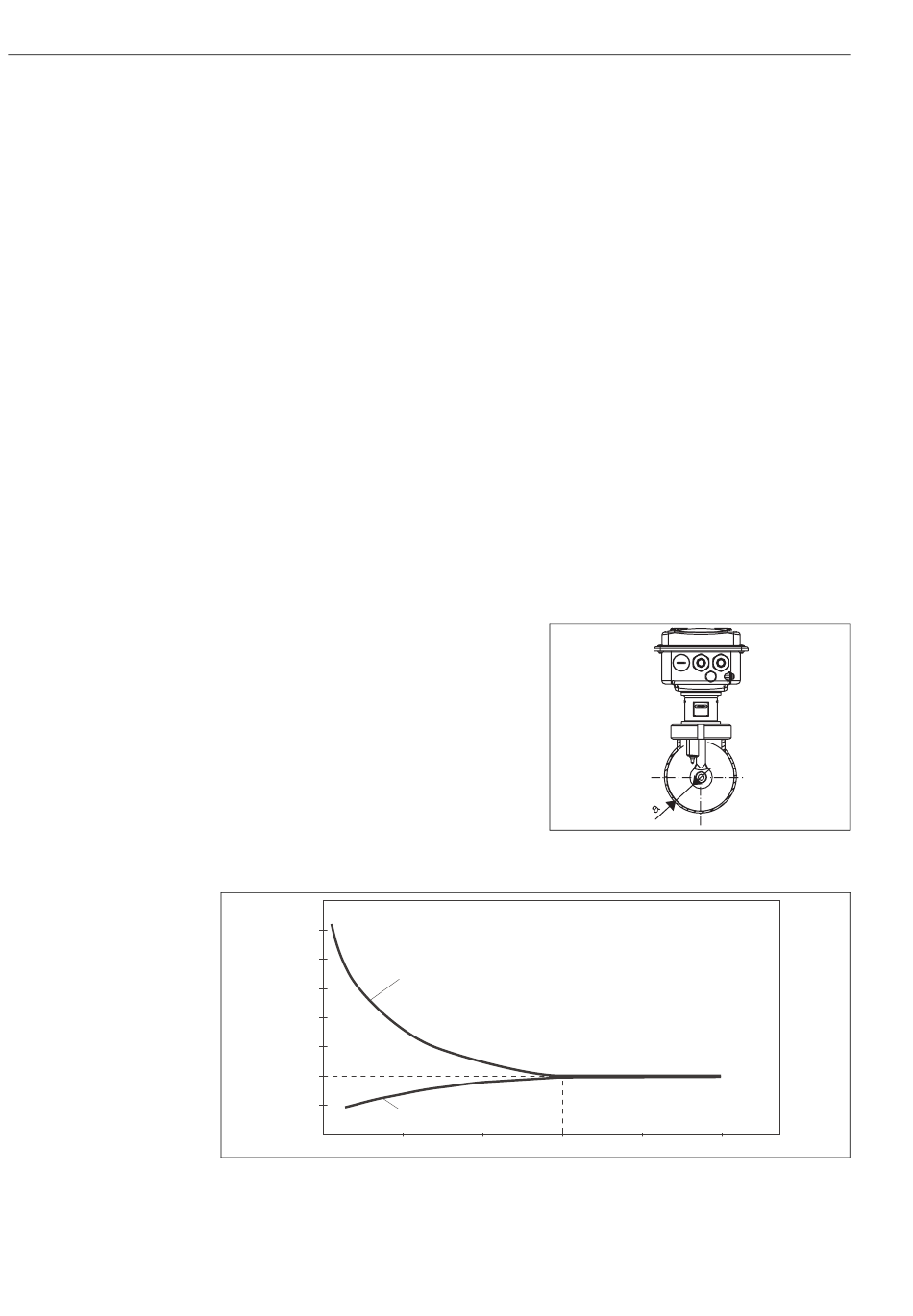

Der Abstand des Sensors zur Innenwand des Rohres beeinflusst die Messgenauigkeit (siehe Abb. 4).
Bei engen Einbauverhältnissen wir der Ionen-
strom in der Flüssigkeit von den Wandungen
beeinflusst. Dieser Effekt wird durch den
sogenannten Einbaufaktor kompensiert.
Bei ausreichendem Wandabstand (a > 15 mm)
kann der Einbaufaktor f unberücksichtigt blei-
ben (f = 1,00). Bei geringerem Wandabstand
wird der Einbaufaktor für elektrisch isolierende
Rohre größer (f > 1). Für elektrisch leitende
Rohre wird der Einbaufaktor dagegen kleiner
(f < 1) (siehe Abb. 4).
Die Bestimmung des Einbaufaktors wird im
Kapitel "Kalibrierung" beschrieben.
f
1,40
1,20
1,00
0,80
0
Abb. 4:
Abhängigkeit des Einbaufaktors f vom Wandabstand a
1
Elektrisch leitende Rohrwand
2
Isolierende Rohrwand
Abb. 3:
a
2
1
5
10
15
Smartec S CLD132
C07-CLD132xx-11-06-00-xx-009.eps
Einbau CLD132 Kompaktausführung
Wandabstand
a [mm]
20
25
25
C07-CLD132xx-05-06-00-de-001.eps
