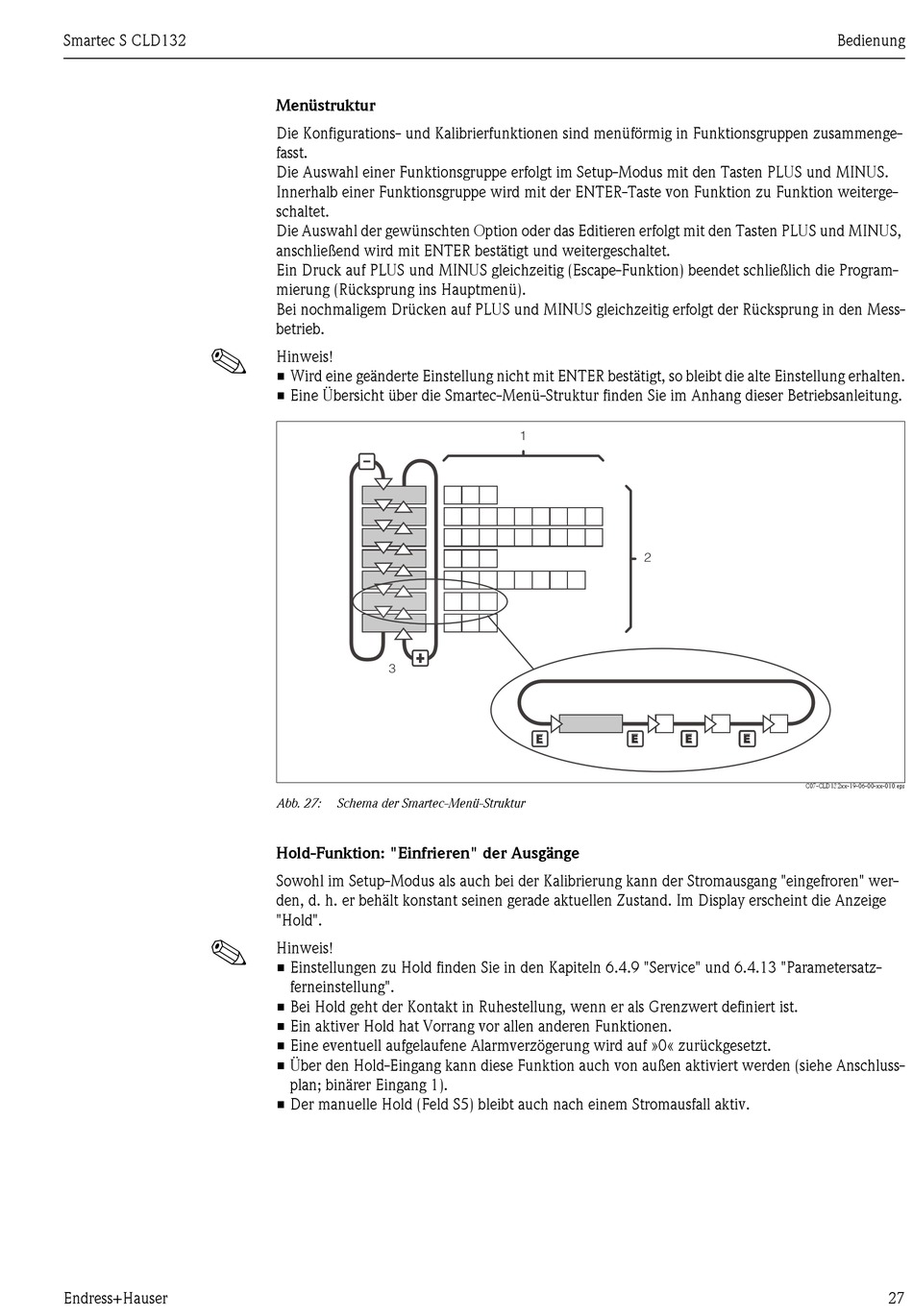

Smartec S CLD132
!
!
Endress+Hauser
Menüstruktur
Die Konfigurations- und Kalibrierfunktionen sind menüförmig in Funktionsgruppen zusammenge-
fasst.
Die Auswahl einer Funktionsgruppe erfolgt im Setup-Modus mit den Tasten PLUS und MINUS.
Innerhalb einer Funktionsgruppe wird mit der ENTER-Taste von Funktion zu Funktion weiterge-
schaltet.
Die Auswahl der gewünschten Option oder das Editieren erfolgt mit den Tasten PLUS und MINUS,
anschließend wird mit ENTER bestätigt und weitergeschaltet.
Ein Druck auf PLUS und MINUS gleichzeitig (Escape-Funktion) beendet schließlich die Program-
mierung (Rücksprung ins Hauptmenü).
Bei nochmaligem Drücken auf PLUS und MINUS gleichzeitig erfolgt der Rücksprung in den Mess-
betrieb.
Hinweis!
• Wird eine geänderte Einstellung nicht mit ENTER bestätigt, so bleibt die alte Einstellung erhalten.
• Eine Übersicht über die Smartec-Menü-Struktur finden Sie im Anhang dieser Betriebsanleitung.
-
3
Abb. 27:
Schema der Smartec-Menü-Struktur
Hold-Funktion: "Einfrieren" der Ausgänge
Sowohl im Setup-Modus als auch bei der Kalibrierung kann der Stromausgang "eingefroren" wer-
den, d. h. er behält konstant seinen gerade aktuellen Zustand. Im Display erscheint die Anzeige
"Hold".
Hinweis!
• Einstellungen zu Hold finden Sie in den Kapiteln 6.4.9 "Service" und 6.4.13 "Parametersatz-
ferneinstellung".
• Bei Hold geht der Kontakt in Ruhestellung, wenn er als Grenzwert definiert ist.
• Ein aktiver Hold hat Vorrang vor allen anderen Funktionen.
• Eine eventuell aufgelaufene Alarmverzögerung wird auf »0« zurückgesetzt.
• Über den Hold-Eingang kann diese Funktion auch von außen aktiviert werden (siehe Anschluss-
plan; binärer Eingang 1).
• Der manuelle Hold (Feld S5) bleibt auch nach einem Stromausfall aktiv.
1
2
E
E
E
E
E
E
E E
E
Bedienung
E
E E
E
C07-CLD132xx-19-06-00-xx-010.eps
27
