Endress+Hauser Smartec S CLD132 Betriebsanleitung Seite 19

Smartec S CLD132
Endress+Hauser
1
6

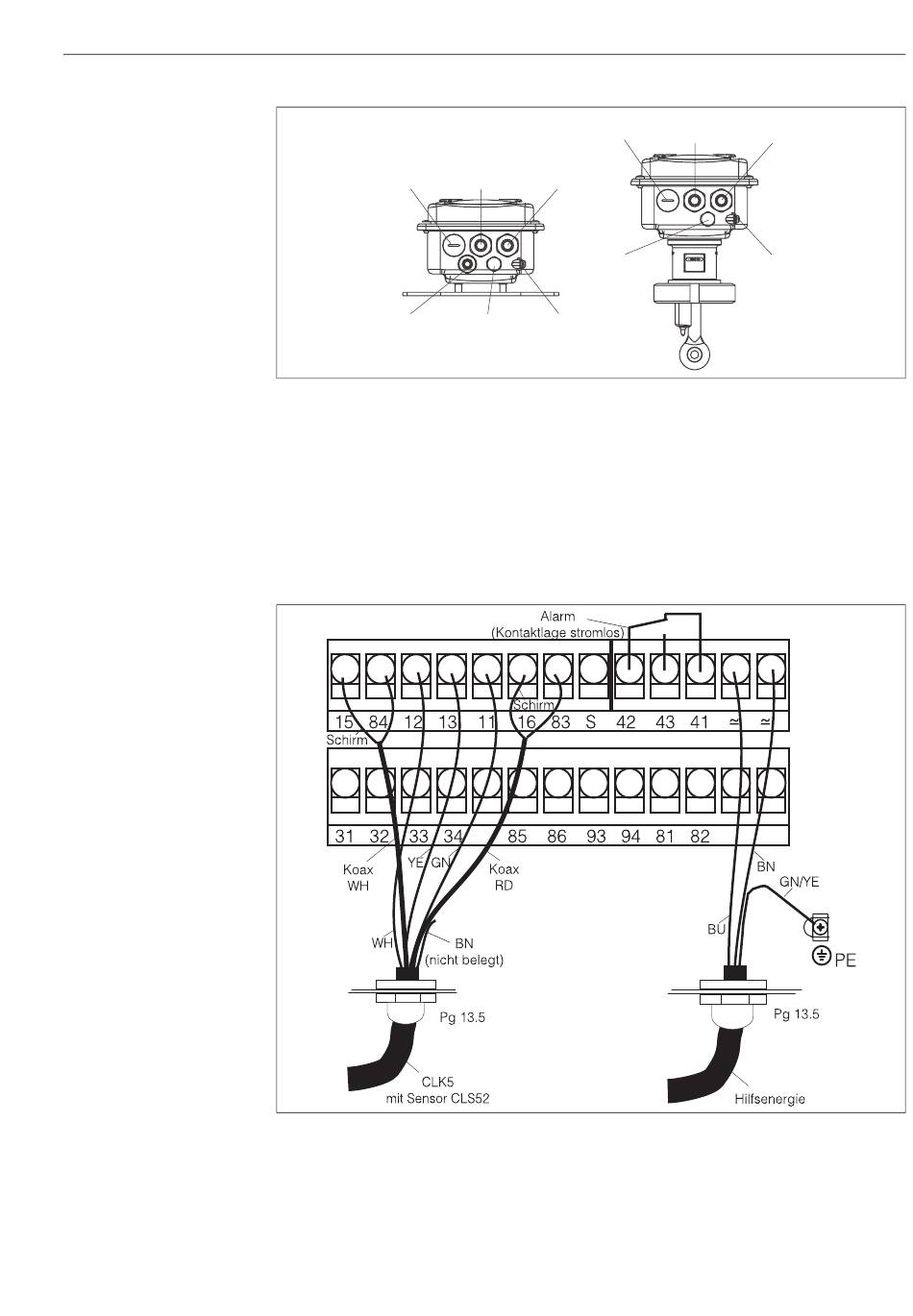

Abb. 17: Anschlussbelegung der Kabeldurchführungen bei Smartec S CLD132
A Getrenntausführung
1 Blindstopfen, Pg 13,5, Analog-Ausgang,
Binäreingang
2 Kabeldurchführung für Alarmkontakt, Pg 13,5
3 Kabeldurchführung für Hilfsenergie, Pg 13,5
4 Gehäuseerde
5 Druckausgleichselement DAE (Goretex®-Filter)
6 Kabeldurchführung für Sensoranschluss, Pg 9
Anschlussplan
Abb. 18: Elektrischer Anschluss des Smartec S
A
1
2 3
5
5 4
B Kompaktausführung
1 Blindstopfen, Pg 13,5, Analog-Ausgang,
Binäreingang
2 Kabeldurchführung für Alarmkontakt, Pg 13,5
3 Kabeldurchführung für Hilfsenergie, Pg 13,5
4 Gehäuseerde
5 Druckausgleichselement DAE (Goretex®-Filter)
Verdrahtung
B
2 3
4
C07-CLD132xx-04-06-04-xx-001.eps
C07-CLD132xx-04-06-00-de-003.eps
19
