Nivotester FTR525
Endress+Hauser

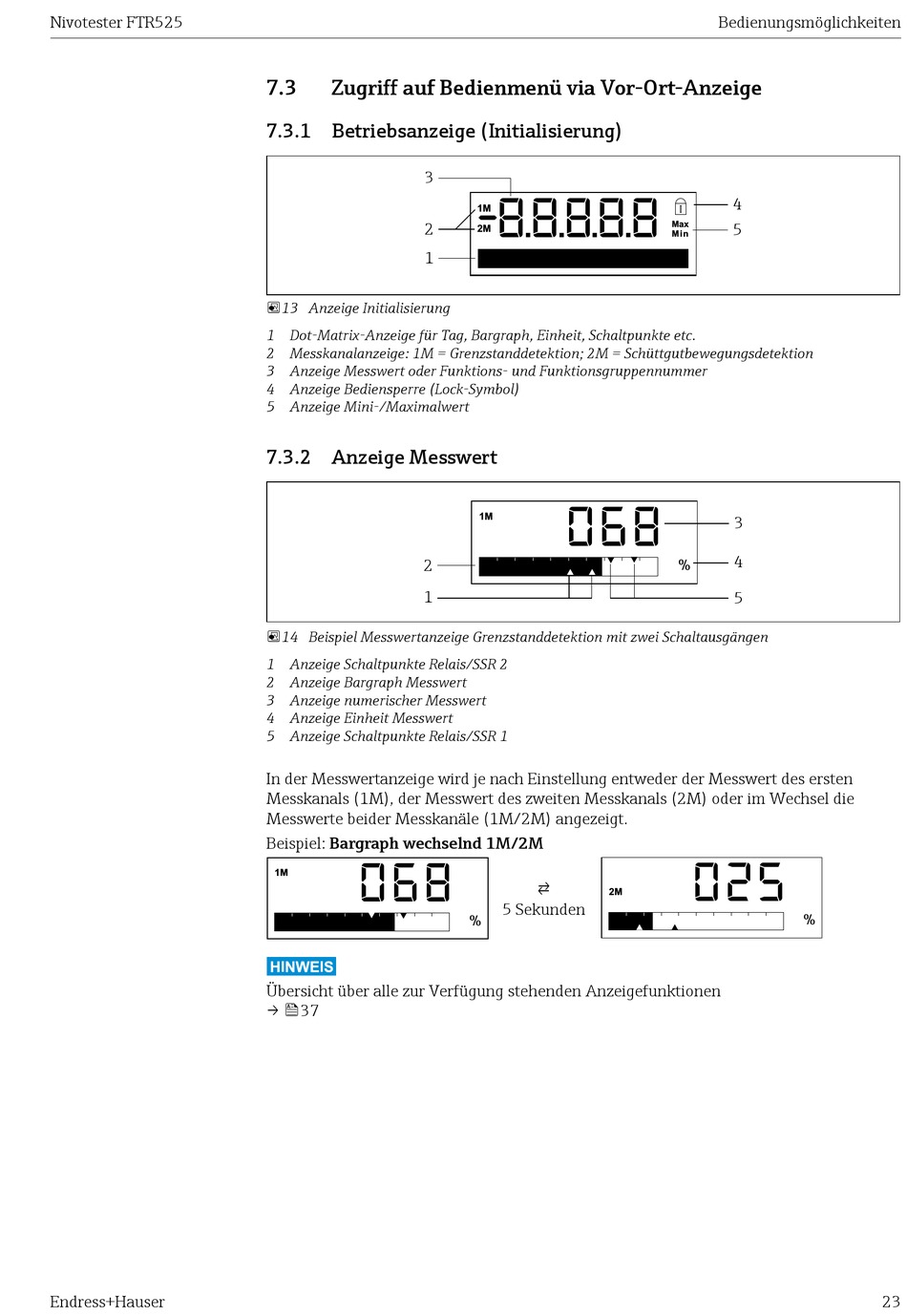

7.3
Zugriff auf Bedienmenü via Vor-Ort-Anzeige
7�3�1 Betriebsanzeige (Initialisierung)
3
2
1
13 Anzeige Initialisierung
1 Dot-Matrix-Anzeige für Tag, Bargraph, Einheit, Schaltpunkte etc.
2 Messkanalanzeige: 1M = Grenzstanddetektion; 2M = Schüttgutbewegungsdetektion
3 Anzeige Messwert oder Funktions- und Funktionsgruppennummer
4 Anzeige Bediensperre (Lock-Symbol)
5 Anzeige Mini-/Maximalwert
7�3�2 Anzeige Messwert
2
1
14 Beispiel Messwertanzeige Grenzstanddetektion mit zwei Schaltausgängen
1 Anzeige Schaltpunkte Relais/SSR 2
2 Anzeige Bargraph Messwert
3 Anzeige numerischer Messwert
4 Anzeige Einheit Messwert
5 Anzeige Schaltpunkte Relais/SSR 1
In der Messwertanzeige wird je nach Einstellung entweder der Messwert des ersten
Messkanals (1M), der Messwert des zweiten Messkanals (2M) oder im Wechsel die
Messwerte beider Messkanäle (1M/2M) angezeigt.
Beispiel: Bargraph wechselnd 1M/2M
068
1M
Grenzstand 1
Übersicht über alle zur Verfügung stehenden Anzeigefunktionen
→ 37
-8.8.8.8.8
1M
2M
Grenzstand 1
068
1M
Grenzstand 1
▴
▴
⇄
2M
5 Sekunden
Grenzstand 1
%
▴
Bedienungsmöglichkeiten
4
5
Max
Min
3
4
%
5
025
%
▴
23
