8�4�2 Anpassungen der Ausgänge
Die folgenden Funktionen dienen der Einstellung der Signalausgänge, hierzu zählen unter
anderem die Zuordnung und das Verhalten der Relais/SSR sowie des Stromausgangs.
Beispiel: Rückstauüberwachung

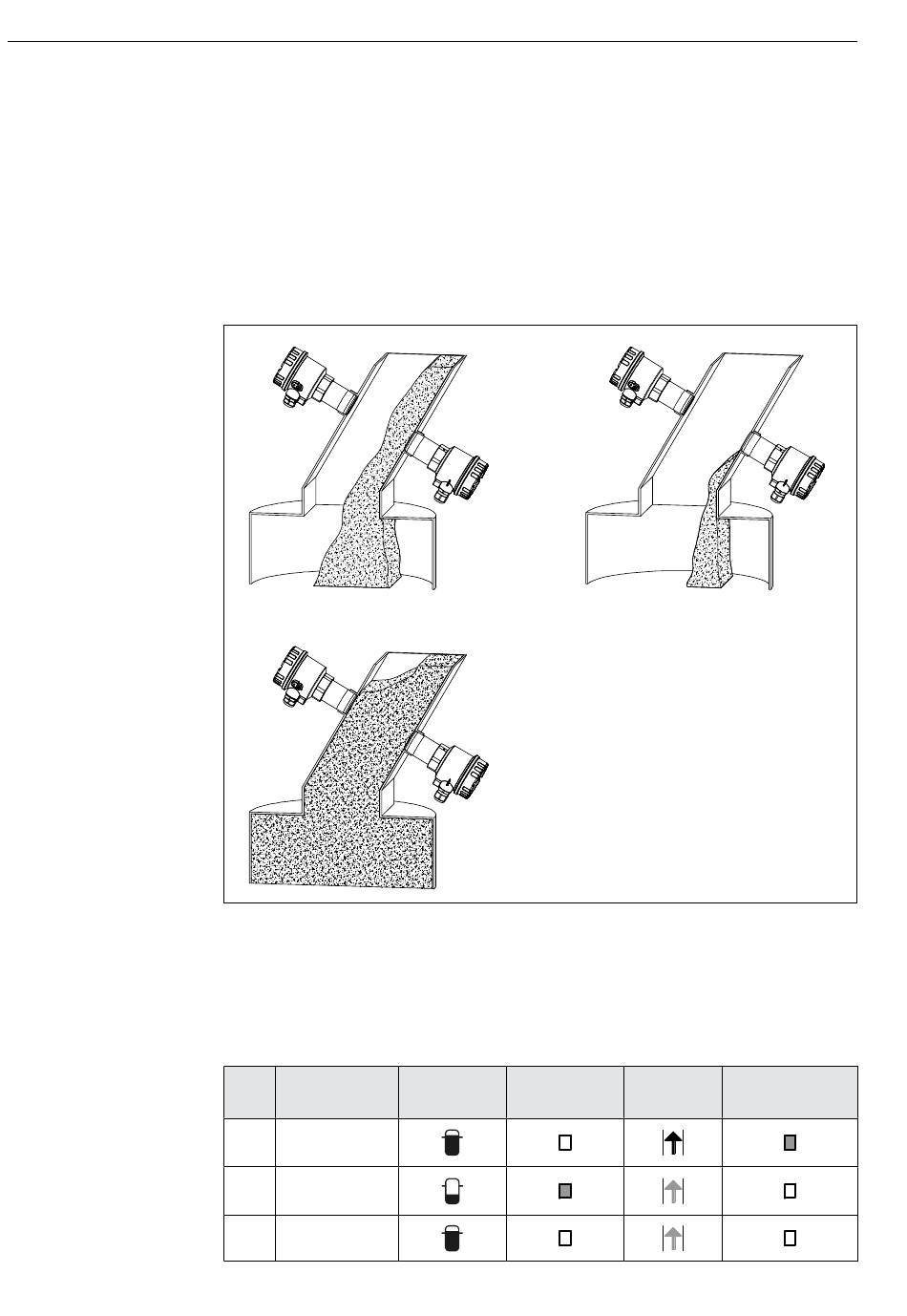

Eine typische Anwendung der Mikrowellenschranken mit integrierter
Schüttgutbewegungsdetektion ist die Überwachung von Schächten, Einfülltrichtern oder
Ähnlichem hinsichtlich Materialfluss und Rückstau. Der kontinuierliche Materialtransport
wird durch den Transceiver FDR57 detektiert. In Kombination mit dem Signal der
Mikrowellenschranke lässt sich detektieren, ob der Materialstrom abgerissen ist oder ein
Rückstau vorliegt.
1
FQR57
3
FQR57
22 Beispiel kombinierte Grenzstand- und Schüttgutbewegungsdetektion
In diesem Beispiel mit Relaisausgängen wird der Schaltausgang 1 (2210)
der Grenzstanddetektion (1M) und der Schaltausgang 2 (2220) der
Schüttgutbewegungsdetektion (2M) zugeordnet, für beide Schaltfunktionen wurde die
Min. Sicherheit gewählt (2411+2421).
Hieraus ergeben sich die folgenden Zustände an den Signalausgängen:
Pos�
Zustand
kontinuierlicher
1
Schüttstrom
Schüttstrom
2
abgerissen
3
Rückstau
FDR57
FDR57
Grenzstand
Schaltausg� 1
(3 NO - 4 CC)
Nivotester FTR525
2
FQR57
Schüttgut-
Schaltausg� 2
bewegung
(15 NO - 16 CC)
