Hinweise zum Dokument
6

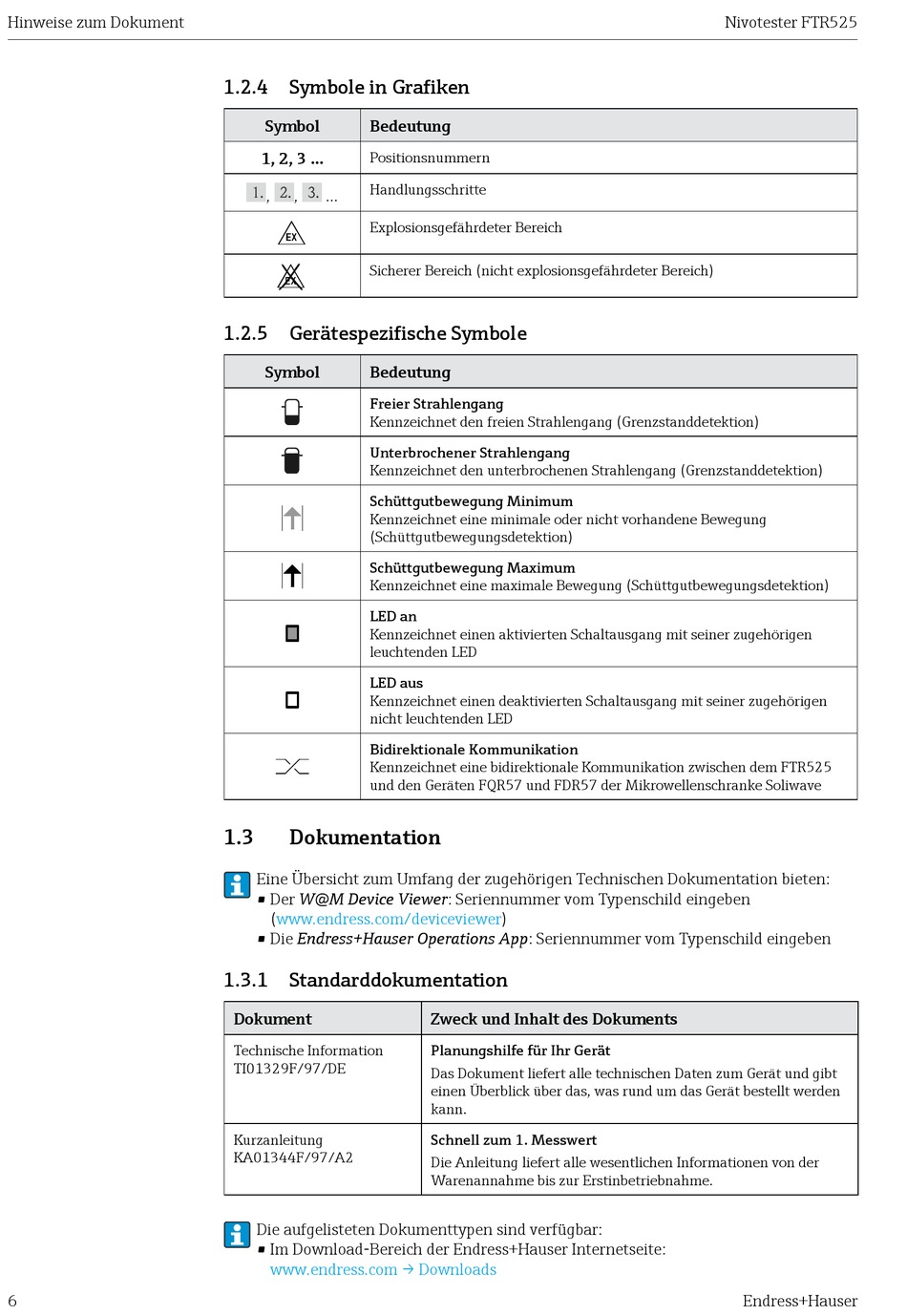

1.2.4 Symbole in Grafiken
Symbol
Bedeutung
1, 2, 3 ���
Positionsnummern
Handlungsschritte
,
,
...
Explosionsgefährdeter Bereich
-
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
1.2.5 Gerätespezifische Symbole
Symbol
Bedeutung
Freier Strahlengang
Kennzeichnet den freien Strahlengang (Grenzstanddetektion)
Unterbrochener Strahlengang
Kennzeichnet den unterbrochenen Strahlengang (Grenzstanddetektion)
Schüttgutbewegung Minimum
Kennzeichnet eine minimale oder nicht vorhandene Bewegung
(Schüttgutbewegungsdetektion)
Schüttgutbewegung Maximum
Kennzeichnet eine maximale Bewegung (Schüttgutbewegungsdetektion)
LED an
Kennzeichnet einen aktivierten Schaltausgang mit seiner zugehörigen
leuchtenden LED
LED aus
Kennzeichnet einen deaktivierten Schaltausgang mit seiner zugehörigen
nicht leuchtenden LED
Bidirektionale Kommunikation
Kennzeichnet eine bidirektionale Kommunikation zwischen dem FTR525
und den Geräten FQR57 und FDR57 der Mikrowellenschranke Soliwave
1�3
Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten:
• Der W@M Device Viewer: Seriennummer vom Typenschild eingeben
(www.endress.com/deviceviewer)
• Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben
1�3�1 Standarddokumentation
Dokument
Technische Information
TI01329F/97/DE
Kurzanleitung
KA01344F/97/A2
Die aufgelisteten Dokumenttypen sind verfügbar:
• Im Download-Bereich der Endress+Hauser Internetseite:
www.endress.com → Downloads
Zweck und Inhalt des Dokuments
Planungshilfe für Ihr Gerät
Das Dokument liefert alle technischen Daten zum Gerät und gibt
einen Überblick über das, was rund um das Gerät bestellt werden
kann.
Schnell zum 1� Messwert
Die Anleitung liefert alle wesentlichen Informationen von der
Warenannahme bis zur Erstinbetriebnahme.
Nivotester FTR525
Endress+Hauser
