Inbetriebnahme
36
8�4�2�12 Einschaltverzögerung für Schaltausgang 1
Applikation
Schaltausgänge
→
2000
2400
In dieser Funktion kann eine Einschaltverzögerung T
werden. Bei aktivierter Verzögerung muss der Messwert mindestens für die eingestellte
Zeit oberhalb des Einschaltpunkts (Funktion 2412) liegen, damit der Schaltausgang aktiv
wird.
Auswahl: 100 ms ... 20 s, Aus

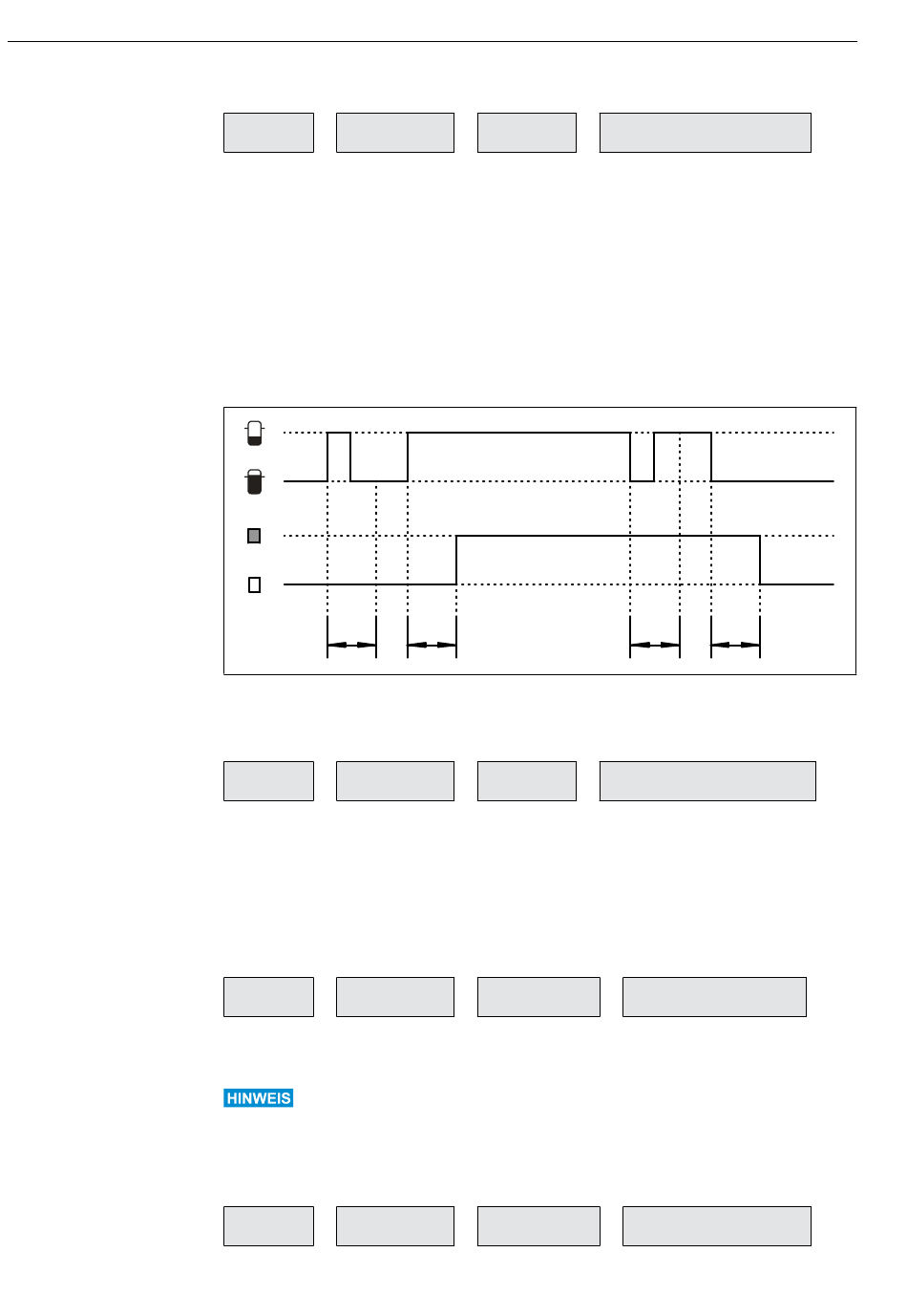

Beispiel: Schaltverzögerung der Grenzstanddetektion
Das folgende Diagramm zeigt in Abhängigkeit von weiteren Einstellungen (Zuordnung
Ausgänge in Funktionsgruppe 2200, Schaltausgänge in Funktionsgruppe 2400) das
Verhalten eines Schaltausganges mit aktivierter Ein- und Ausschaltverzögerung (Funktion
2415).
T
EIN
26 Ein- und Ausschaltverzögerung
8�4�2�13 Ausschaltverzögerung für Schaltausgang 1
Applikation
Schaltausgänge
→
2000
2400
In dieser Funktion kann eine Ausschaltverzögerung T
werden. Bei aktivierter Verzögerung muss der Messwert mindestens für die eingestellte
Zeit unterhalb des Ausschaltpunkts (Funktion 2413) liegen, damit der Schaltausgang
deaktiviert wird (siehe Beispiel Funktion 2414).
Auswahl: 100 ms ... 20 s, Aus
8�4�2�14 Schaltfunktion Schaltausgang 2
Applikation
Schaltausgänge
→
2000
2400
In dieser Funktion wird die Schaltfunktion des Signalausgangs 2 (Relais oder SSR)
definiert (Funktion 2411 → 35).
Die Funktionsgruppe 2420 für Schaltausgang 2 ist nur bei Geräteversionen mit zwei
Schaltausgängen verfügbar.
8�4�2�15 Einschaltpunkt Schaltausgang 2
Applikation
Schaltausgänge
→
2000
2400
In dieser Funktion wird der Schaltpunkt des Signalausgangs 2 definiert, oberhalb dessen
der Schaltausgang anzieht (Funktion 2412 → 35).
Schaltausg� 1
→
→
2410
T
EIN
Schaltausg� 1
→
→
2410
Schaltausgang 2
→
2420
Schaltausgang 2
→
2420
Nivotester FTR525
Einschaltverzögerung Ausg� 1
2414
für den Schaltausgang 1 definiert
EIN
T
T
AUS
AUS
Ausschaltverzögerung Ausg� 1
2415
für den Schaltausgang 1 definiert
AUS
Schaltfunktion Ausgang 2
→
2421
Einschaltpunkt Ausgang 2
→
2422
Endress+Hauser
