Anschluss Externer Geräte - VDO MAP 7 V GPS Montage- Und Bedienungsanleitung

Seekartenplotter
Inhaltsverzeichnis

Werbung

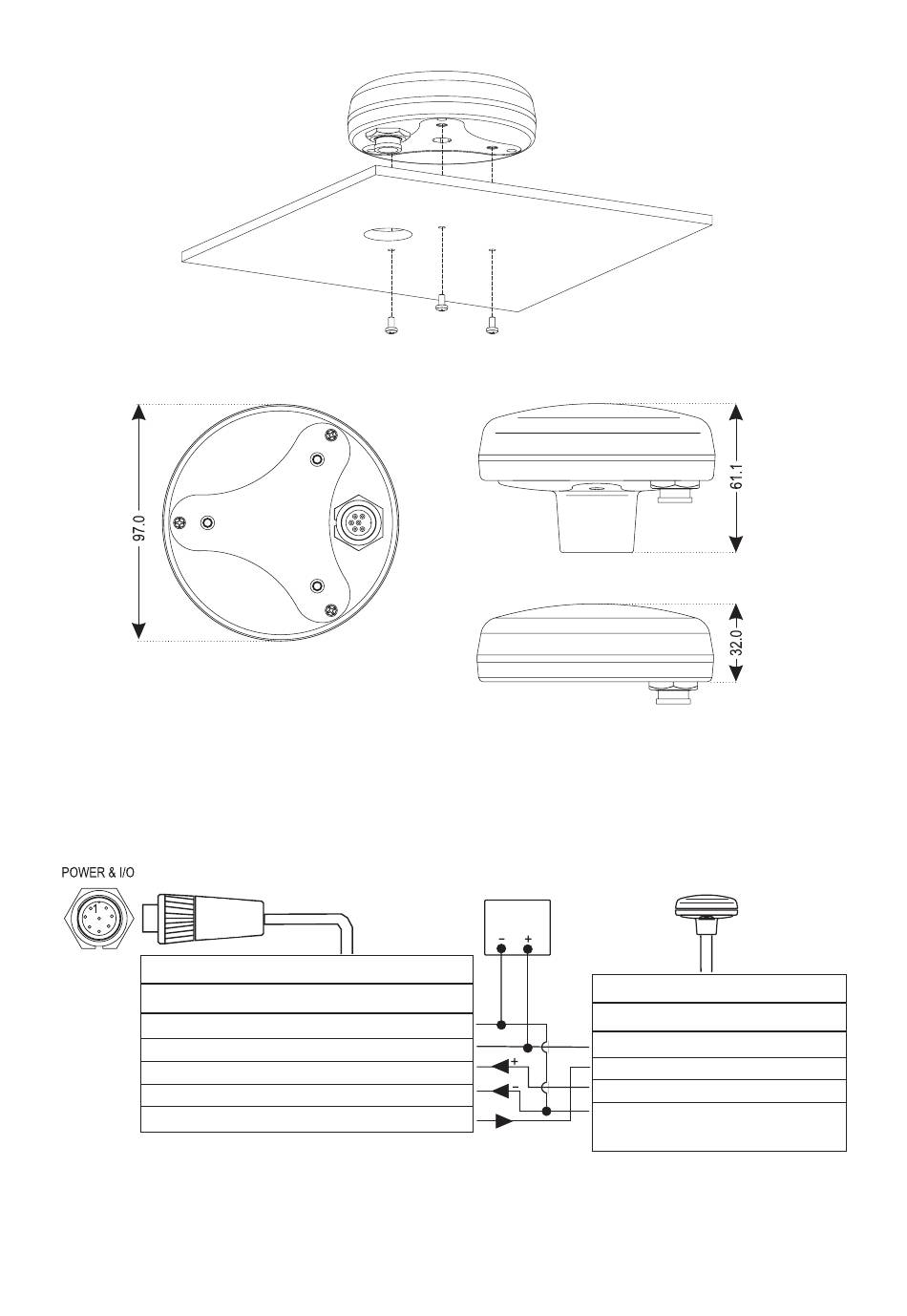

Abmessungen
Anschluss externer Geräte
GPS Anschluss
Bordnetz und I/O Anschluss
Pin Farbe
1
Schwarz Bordnetz Masse
2
Rot
3
Weiß
4
Grün
6
Gelb
98
Belegung
Bordnetz +10...35 VDC
Eingang 1+
Eingang 1–
Ausgang 1+
Smart GPS
Antenne
Bordnetz
GPS Antennenkabel
Farbe
Rot
Grün
Braun
Schwarz/
Gelb/Schirm
Belegung
+10...35 VDC
Ausgang 2+
Eingang 2+
GND / Masse
