VDO MAP 7 V GPS Montage- Und Bedienungsanleitung Seite 16

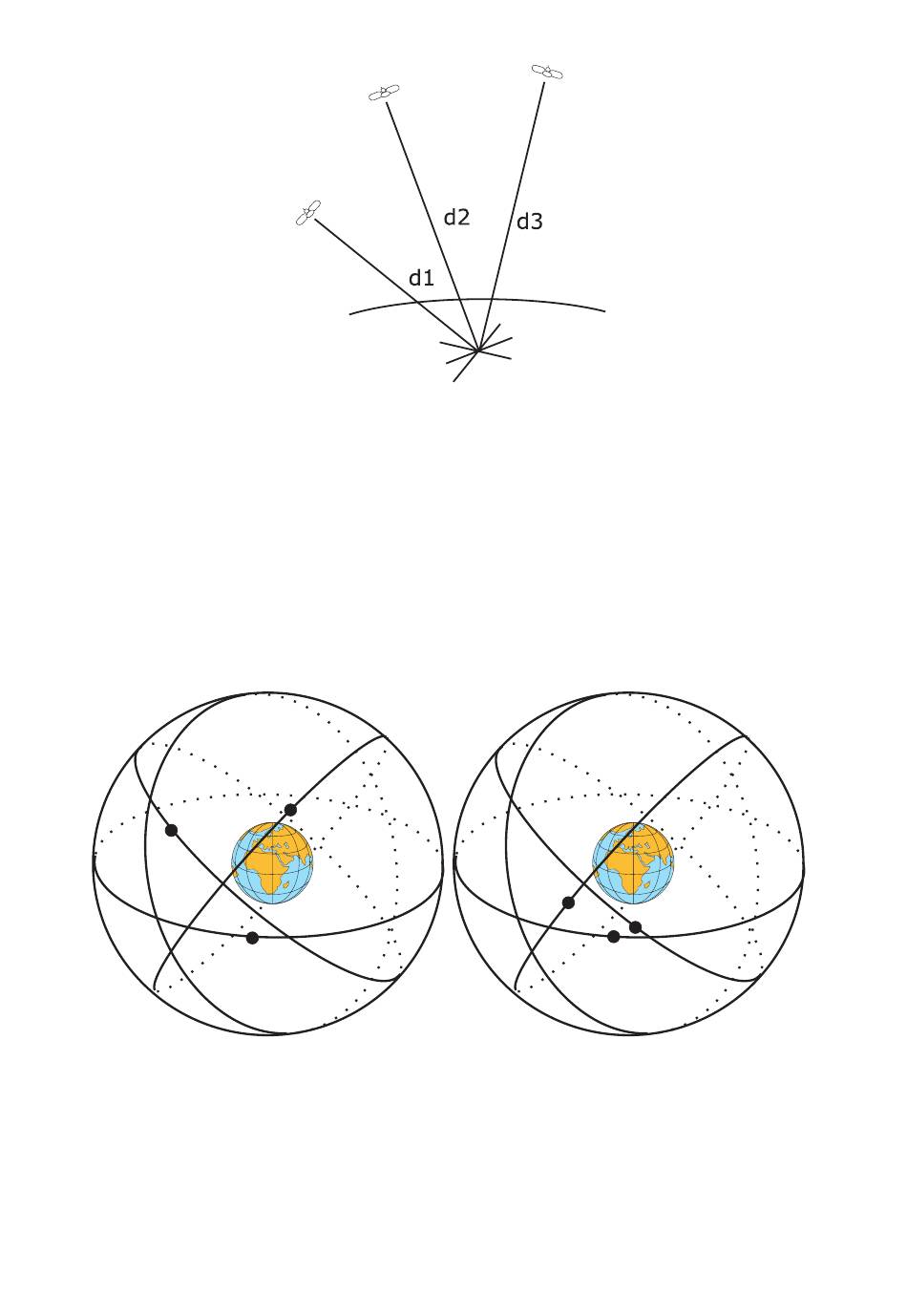

Abb. 1.3.1 GPS Positionsberechnung
Die berechnete Position ist der Schnittpunkt von drei Sphären um die drei Satelliten
mit den Durchmessern d1, d2 und d3.
HDOP Horizontale Positionsungenauigkeit
Die Genauigkeit der Positionsberechnung ist davon abhängig, wie die drei Satelliten
am Himmel verteilt sind. Je weiter die Satelliten voneinander entfernt sind, desto
genauer ist die Berechnung, je näher sie zusammenstehen, desto ungenauer ist sie.
Im folgenden Bild kann der GPS-Empfänger in beiden Fällen die Position bestim-
men, bei der linken Anordnung jedoch genauer als bei der rechten:
Abb. 1.3.2 HDOP
Der Kennwert für die Genauigkeit heißt HDOP (horizontal Dilution of Precision). Je
kleiner dieser Wert ist, desto genauer ist die Positionsbestimmung.
16
