VDO MAP 7 V GPS Montage- Und Bedienungsanleitung Seite 90

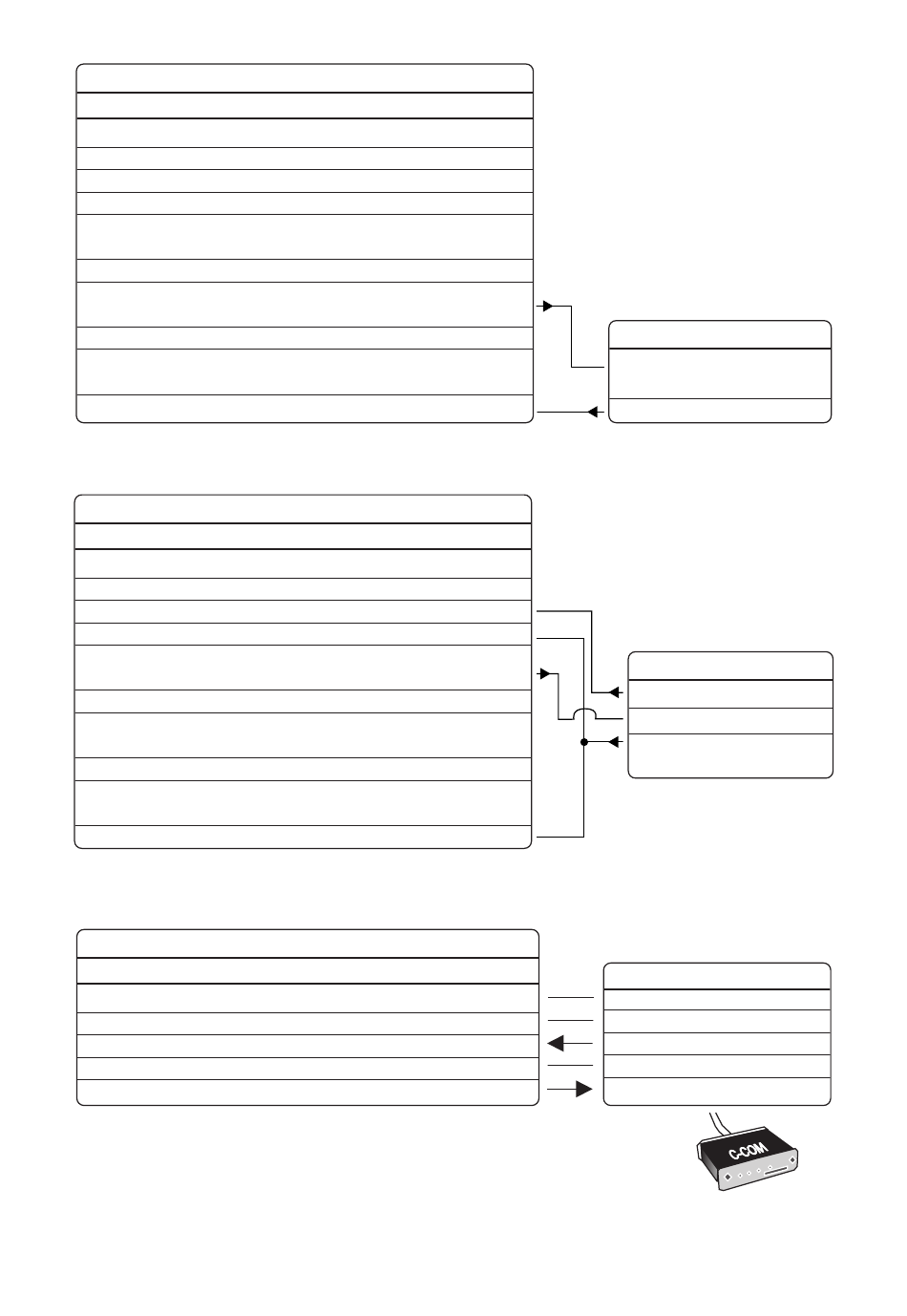

Schnellanschlusskabel
Farbe Belegung
Schwarz GND/COMMON
Rot Power +10...35 VDC Netzanschluss +
Weiß INPUT 1+
Grün INPUT 1–
Gelb OUTPUT 1+
Braun INPUT 2+
Grau OUTPUT 2+
Orange INPUT 3+
Violett OUTPUT 3+
Blau Signal
(common/return)
Schnellanschlusskabel
Farbe Belegung
Schwarz GND/COMMON
Rot Power +10...35 VDC Netzanschluss +
Weiß INPUT 1+
Grün INPUT 1–
Gelb OUTPUT 1+
Braun INPUT 2+
Grau OUTPUT 2+
Orange INPUT 3+
Violett OUTPUT 3+
Blau Signal
(common/return)
Schnellanschlusskabel
Farbe Belegung
Schwarz GND/COMMON
Rot Power+10...35VDC Netzanschluss +
Weiß INPUT 1+
Grün INPUT 1–
Gelb OUTPUT 1+
90
Funktion
Netzanschluss Masse
NMEA0183/C-COM
NMEA0183/C-COM
NMEA0183/180/
180CDX/C-COM
NMEA0183/C-COM
NMEA0183/180/
180CDX/C-COM
RTCM 104 Input
NMEA0183/180/
180CDX/C-COM
Signal Return
Anschluss Autopilot an Port 2
Funktion
Netzanschluss Masse
NMEA0183/C-COM
NMEA0183/C-COM
NMEA0183/180/
180CDX/C-COM
NMEA0183/C-COM
NMEA0183/180/
180CDX/C-COM
RTCM 104 Input
NMEA0183/180/
180CDX/C-COM
Signal Return
Externer NMEA Anschluss an Port 1
Funktion
Netzanschluss Masse
C-COM
C-COM
C-COM
C-COM Anschluss an Port 1
Autopilot
NMEA0183/180/
180CDX/INPUT+
SIGNAL RETURN
Autopilot
NMEA0183 OUTPUT+
NMEA0183 INPUT+
SIGNAL RETURN
C-COM GSM Plus Kabel
Schwarz POWER GND
Rot Netzanschluss+
Weiß C-COM TX+
Grün C-COM TX-
Gelb C-COM RX+
