VDO MAP 7 V GPS Montage- Und Bedienungsanleitung Seite 100

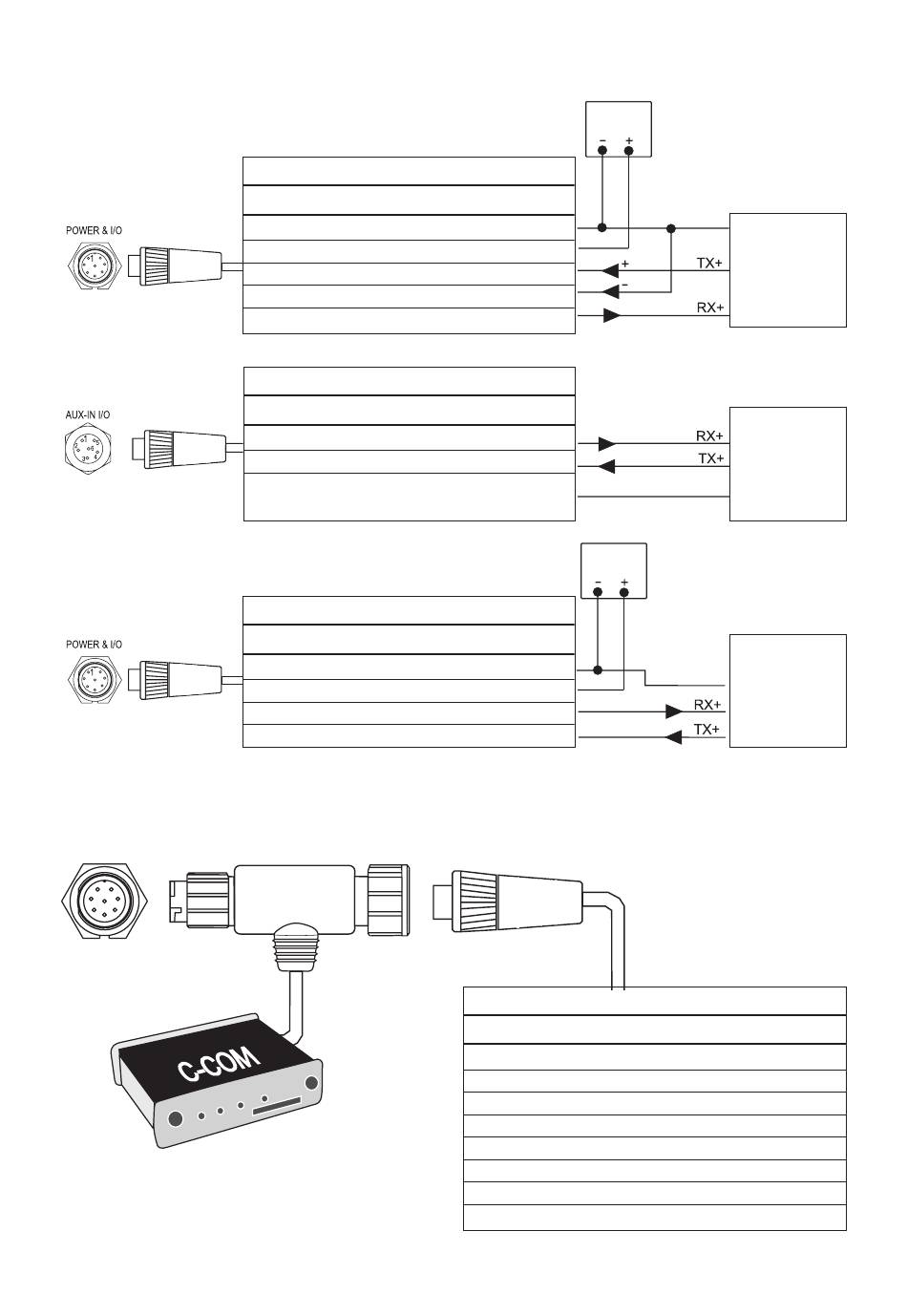

Anschluss eines externen NMEA Geräts
Anschluss des C-COM Modem
POWER & I/O
100
Bordnetz und I/O Anschluss
Pin Farbe Belegung
1 Schwarz Bordnetz Masse
2 Rot Bordnetz +10...35 VDC
3 Weiß Eingang 1+
4 Grün Eingang 1–
6 Gelb Ausgang 1+
GPS Antennenkabel
Pin Farbe Belegung
2 Grün Ausgang 2+
3 Braun Eingang 2+
Schwarz/
6 Gelb/Schirm GND / Masse
Bordnetz und I/O Anschluss
Pin Farbe Belegung
1 Schwarz Bordnetz Masse
2 Rot Bordnetz +10...35 VDC
5 Grau Ausgang 3+
7 Braun Eingang 3+
Bordnetz
Bordnetz
Bordnetz und I/O Anschluss
Pin Farbe Belegung
1 Schwarz Bordnetz Masse
2 Rot Bordnetz +10...35 VDC
3 Weiß von C-COM genutzt
4 Grün von C-COM genutzt
5 Grau Ausgang 3+
6 Gelb von C-COM genutzt
7 Braun Eingang 3+
8 Blau ext. Alarm Ausgang
Erde
NMEA
Gerät
NMEA
Gerät
Erde
Erde
NMEA
Gerät
