Potenzialausgleich

4.3.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine
standardmäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt.
Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
Achtung!
Beim Einbau in geerdete, metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des
Messumformergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch
betriebsinterne Erdungskonzepte.

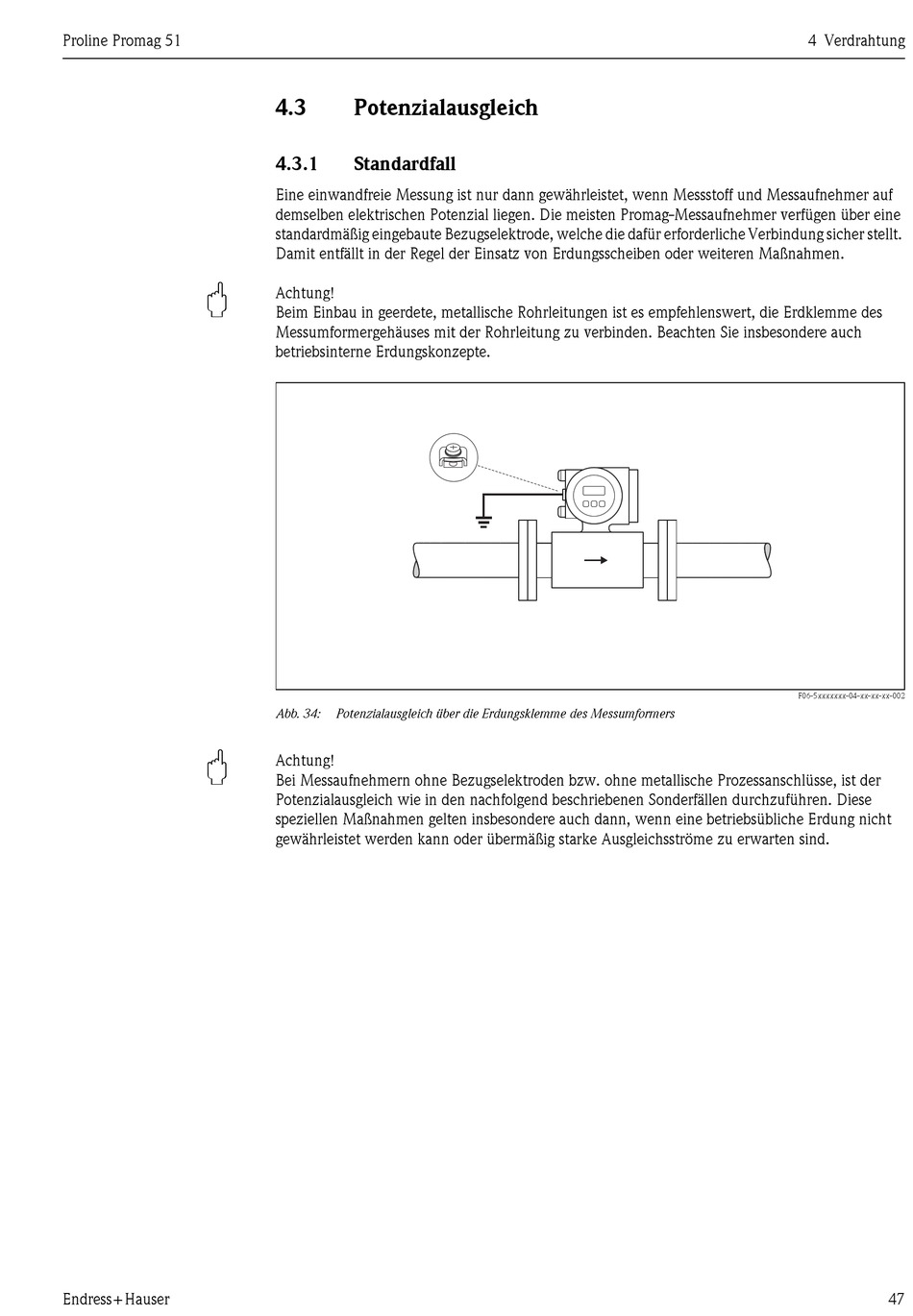

Abb. 34: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessanschlüsse, ist der
Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfällen durchzuführen. Diese
speziellen Maßnahmen gelten insbesondere auch dann, wenn eine betriebsübliche Erdung nicht
gewährleistet werden kann oder übermäßig starke Ausgleichsströme zu erwarten sind.
