4 Verdrahtung
"
42
4.1.2

Kabelspezifikationen

Spulenkabel:
2
• 2 x 0,75 mm PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ~ 7 mm)
• Leiterwiderstand: ≤ 37 Ω/km
• Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm
Signalkabel:
2
• 3 x 0,38 mm PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ~ 7 mm) und
einzeln abgeschirmten Adern.
• Bei Messstoffüberwachung (MSÜ): 4 x 0,38 mm
Kupferschirm (Ø ~ 7 mm) und einzeln abgeschirmten Adern.
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm

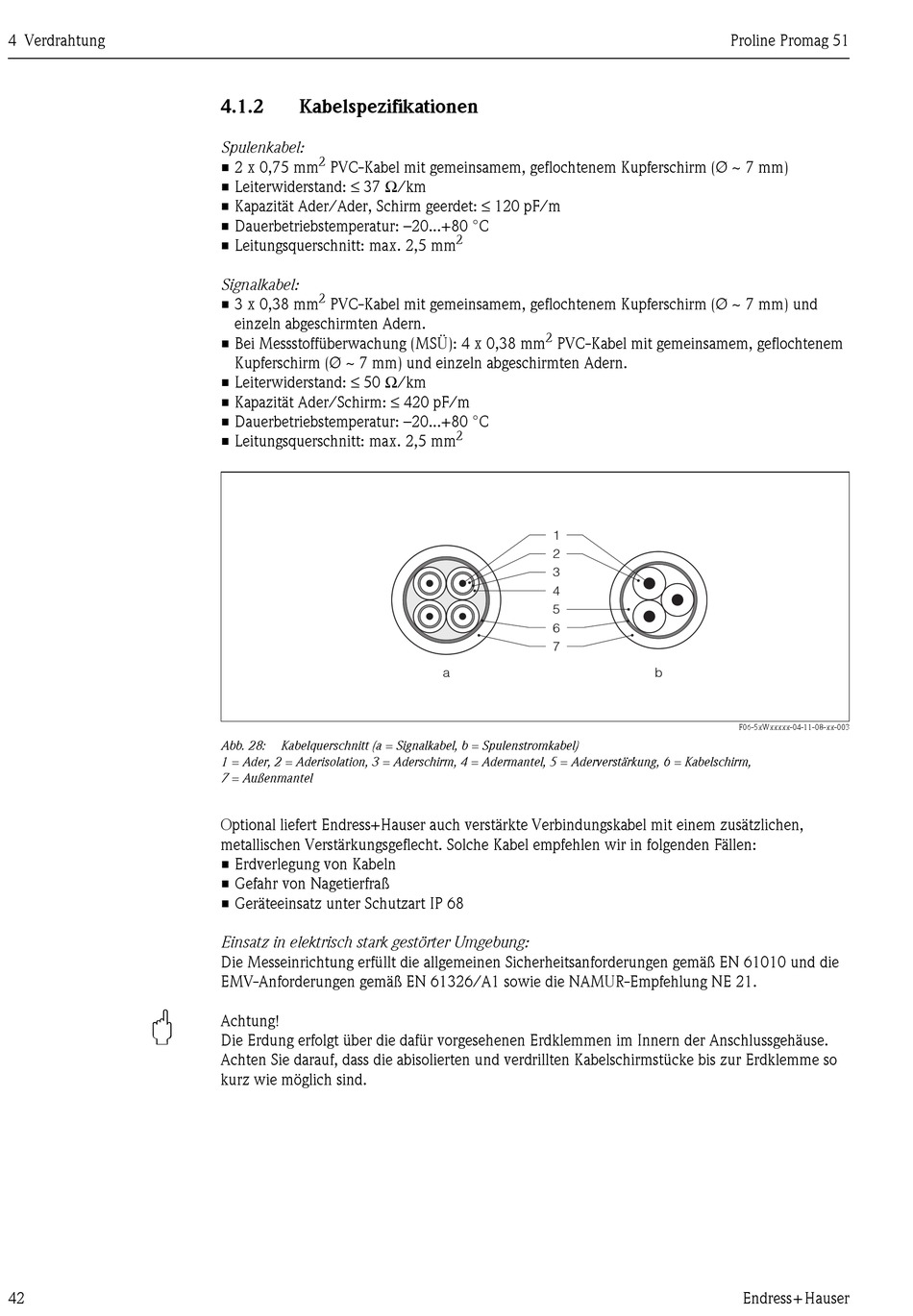

Abb. 28: Kabelquerschnitt (a = Signalkabel, b = Spulenstromkabel)
1 = Ader, 2 = Aderisolation, 3 = Aderschirm, 4 = Adermantel, 5 = Aderverstärkung, 6 = Kabelschirm,
7 = Außenmantel
Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen,
metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen:
• Erdverlegung von Kabeln
• Gefahr von Nagetierfraß
• Geräteeinsatz unter Schutzart IP 68
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß EN 61326/A1 sowie die NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so
kurz wie möglich sind.
2
2
PVC-Kabel mit gemeinsamem, geflochtenem
2
1
2
3
4
5
6
7
a
Proline Promag 51
b
F06-5xWxxxxx-04-11-08-xx-003
