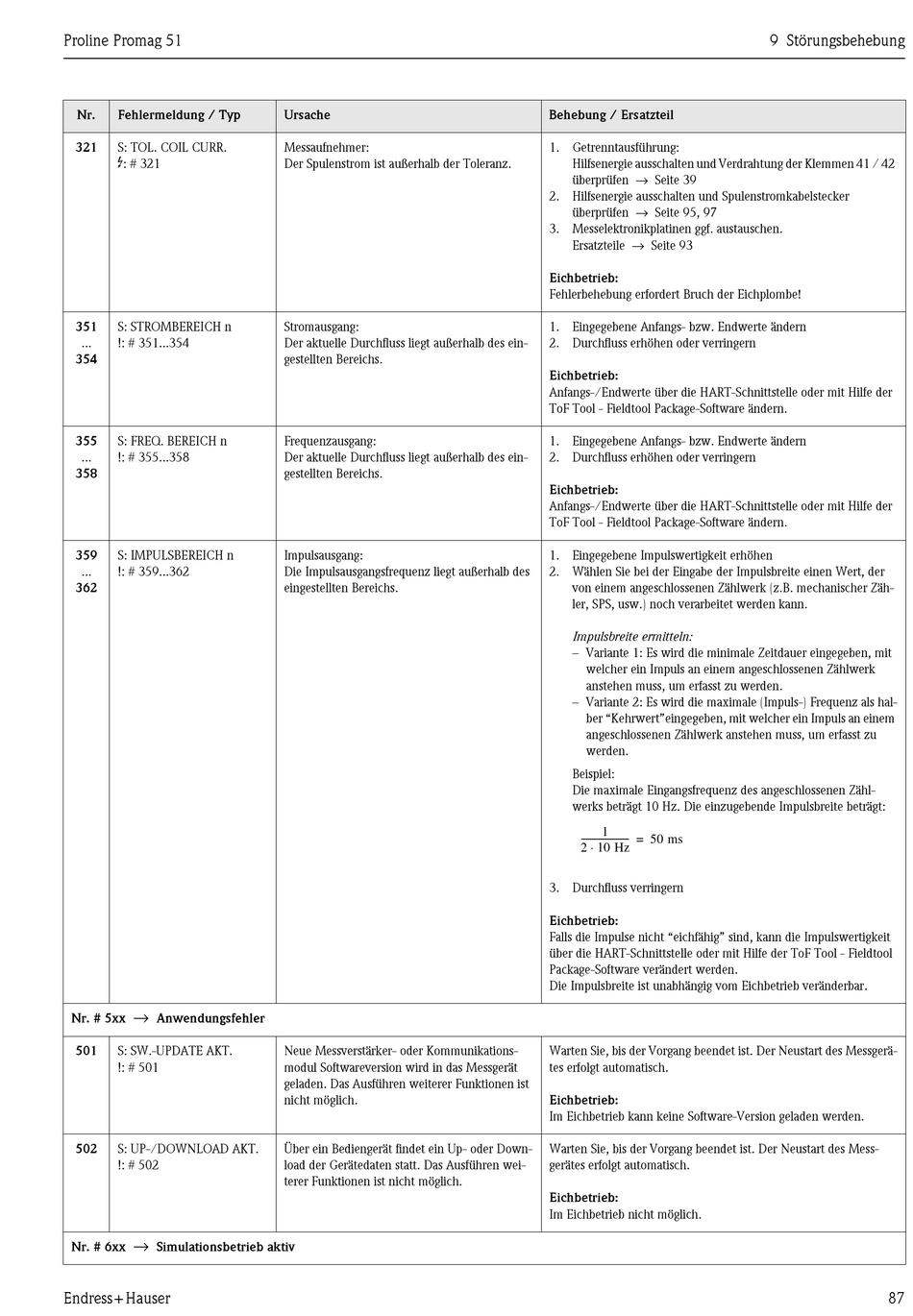

Endress+Hauser Proline Promag 51 Betriebsanleitung Seite 87

Proline Promag 51
Nr. Fehlermeldung / Typ
321 S: TOL. COIL CURR.
$
: # 321
351 S: STROMBEREICH n
... !: # 351...354
354
355 S: FREQ. BEREICH n
... !: # 355...358
358
359 S: IMPULSBEREICH n
... !: # 359...362
362
→
Nr. # 5xx Anwendungsfehler
501 S: SW.-UPDATE AKT.
!: # 501
502 S: UP-/DOWNLOAD AKT.
!: # 502
→
Nr. # 6xx Simulationsbetrieb aktiv
Endress+Hauser
Ursache
Messaufnehmer:
Der Spulenstrom ist außerhalb der Toleranz.
Stromausgang:
Der aktuelle Durchfluss liegt außerhalb des ein-
gestellten Bereichs.
Frequenzausgang:
Der aktuelle Durchfluss liegt außerhalb des ein-
gestellten Bereichs.
Impulsausgang:
Die Impulsausgangsfrequenz liegt außerhalb des
eingestellten Bereichs.
Neue Messverstärker- oder Kommunikations-
modul Softwareversion wird in das Messgerät
geladen. Das Ausführen weiterer Funktionen ist
nicht möglich.
Über ein Bediengerät findet ein Up- oder Down-
load der Gerätedaten statt. Das Ausführen wei-
terer Funktionen ist nicht möglich.
Behebung / Ersatzteil
1. Getrenntausführung:
Hilfsenergie ausschalten und Verdrahtung der Klemmen 41 / 42
überprüfen → Seite 39
2. Hilfsenergie ausschalten und Spulenstromkabelstecker
überprüfen → Seite 95, 97
3. Messelektronikplatinen ggf. austauschen.
Ersatzteile → Seite 93
Eichbetrieb:
Fehlerbehebung erfordert Bruch der Eichplombe!
1. Eingegebene Anfangs- bzw. Endwerte ändern
2. Durchfluss erhöhen oder verringern
Eichbetrieb:
Anfangs-/Endwerte über die HART-Schnittstelle oder mit Hilfe der
ToF Tool - Fieldtool Package-Software ändern.
1. Eingegebene Anfangs- bzw. Endwerte ändern
2. Durchfluss erhöhen oder verringern
Eichbetrieb:
Anfangs-/Endwerte über die HART-Schnittstelle oder mit Hilfe der
ToF Tool - Fieldtool Package-Software ändern.
1. Eingegebene Impulswertigkeit erhöhen
2. Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der
von einem angeschlossenen Zählwerk (z.B. mechanischer Zäh-
ler, SPS, usw.) noch verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer eingegeben, mit
welcher ein Impuls an einem angeschlossenen Zählwerk
anstehen muss, um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-) Frequenz als hal-
ber "Kehrwert"eingegeben, mit welcher ein Impuls an einem
angeschlossenen Zählwerk anstehen muss, um erfasst zu
werden.
Beispiel:
Die maximale Eingangsfrequenz des angeschlossenen Zähl-
werks beträgt 10 Hz. Die einzugebende Impulsbreite beträgt:
1
--------------------- -
= 50 ms
⋅
2 10 Hz
3. Durchfluss verringern
Eichbetrieb:
Falls die Impulse nicht "eichfähig" sind, kann die Impulswertigkeit
über die HART-Schnittstelle oder mit Hilfe der ToF Tool - Fieldtool
Package-Software verändert werden.
Die Impulsbreite ist unabhängig vom Eichbetrieb veränderbar.
Warten Sie, bis der Vorgang beendet ist. Der Neustart des Messgerä-
tes erfolgt automatisch.
Eichbetrieb:
Im Eichbetrieb kann keine Software-Version geladen werden.
Warten Sie, bis der Vorgang beendet ist. Der Neustart des Mess-
gerätes erfolgt automatisch.
Eichbetrieb:
Im Eichbetrieb nicht möglich.
