Identifizierung

2.1 Gerätebezeichnung
Das Durchfluss-Messsystem "Promag 51" besteht aus folgenden Teilen:
• Messumformer Promag 51
• Messaufnehmer Promag W oder Promag P
Bei der Kompaktausführung bilden Messumformer und Messaufnehmer eine mechanische Einheit,
bei der Getrenntausführung werden diese räumlich getrennt voneinander montiert.
2.1.1

Typenschilder Messumformer

PROMAG 51
Order Code:
1
12345678901
Ser.No.:
ABCDEFGHJKLMNPQRST
TAG No.:
16-62VDC/20-55VAC
2
50-60Hz
EPD/MSU
3
I-OUT (HART), f-OUT
4
STATUS-OUT, STATUS-IN
5
i

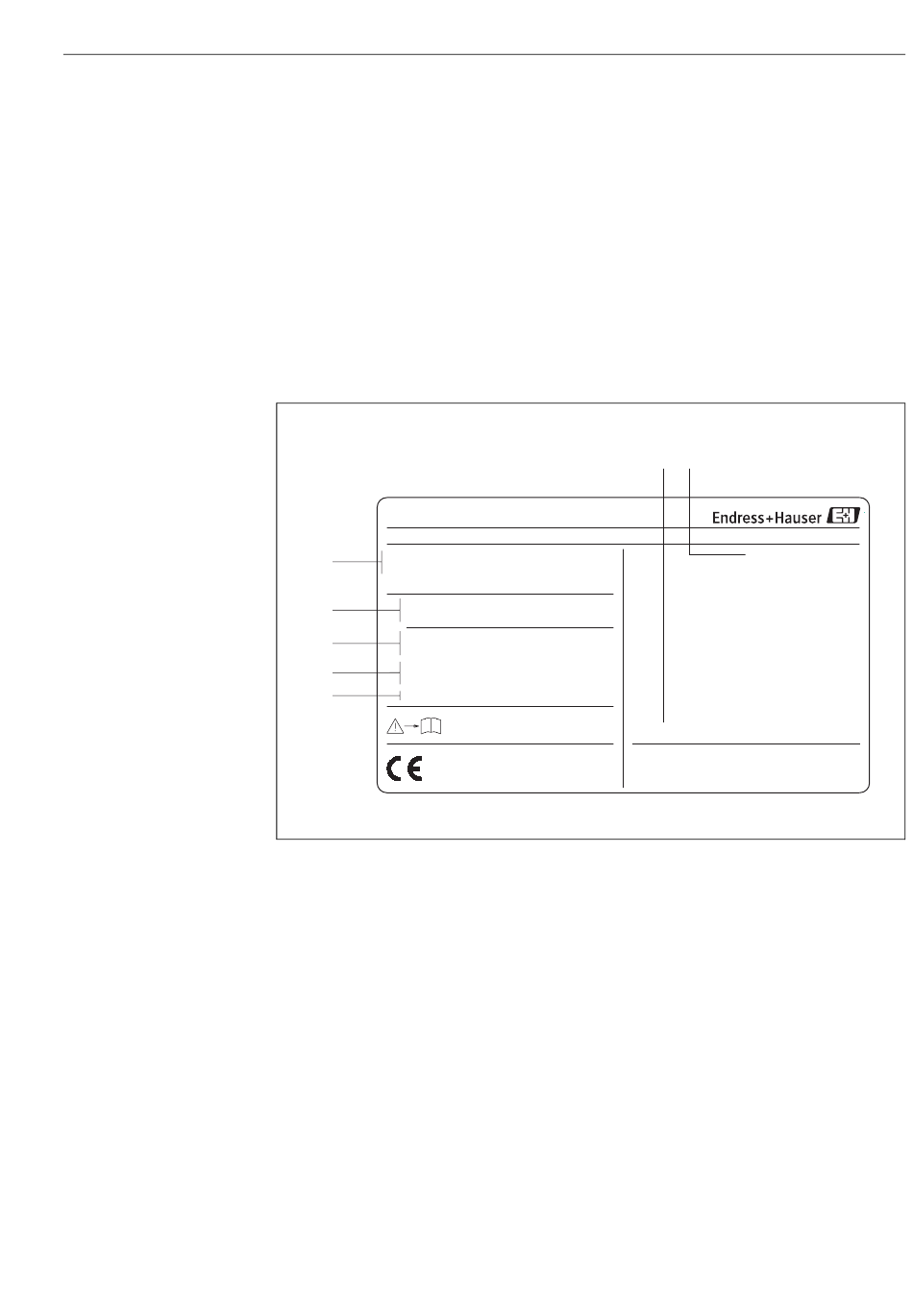

Abb. 1: Typenschildangaben für Messumformer "Promag 51" (Beispiel)
1 Bestellcode / Seriennummer: Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben der
Auftragsbestätigung entnommen werden.
2 Hilfsenergie / Frequenz: 16...62 V DC / 20...55 V AC / 50...60 Hz
Leistungsaufnahme: 15 VA / W
3 Zusatzfunktionen und -software:
– EPD/MSÜ: mit Messstoffüberwachung
4 Verfügbare Eingänge / Ausgänge:
I-OUT (HART): mit Stromausgang (HART)
f-OUT: mit Impuls-/Frequenzausgang
STATUS-IN: mit Statuseingang (Hilfseingang)
STATUS-OUT: mit Statusausgang (Schaltausgang)
5 Raum für Zusatzinformationen bei Sonderprodukten
6 Zulässige Umgebungstemperatur
7 Schutzart
51P1H-XXXXXXXXXXXX
15VA/W
