3 Montage
"
22

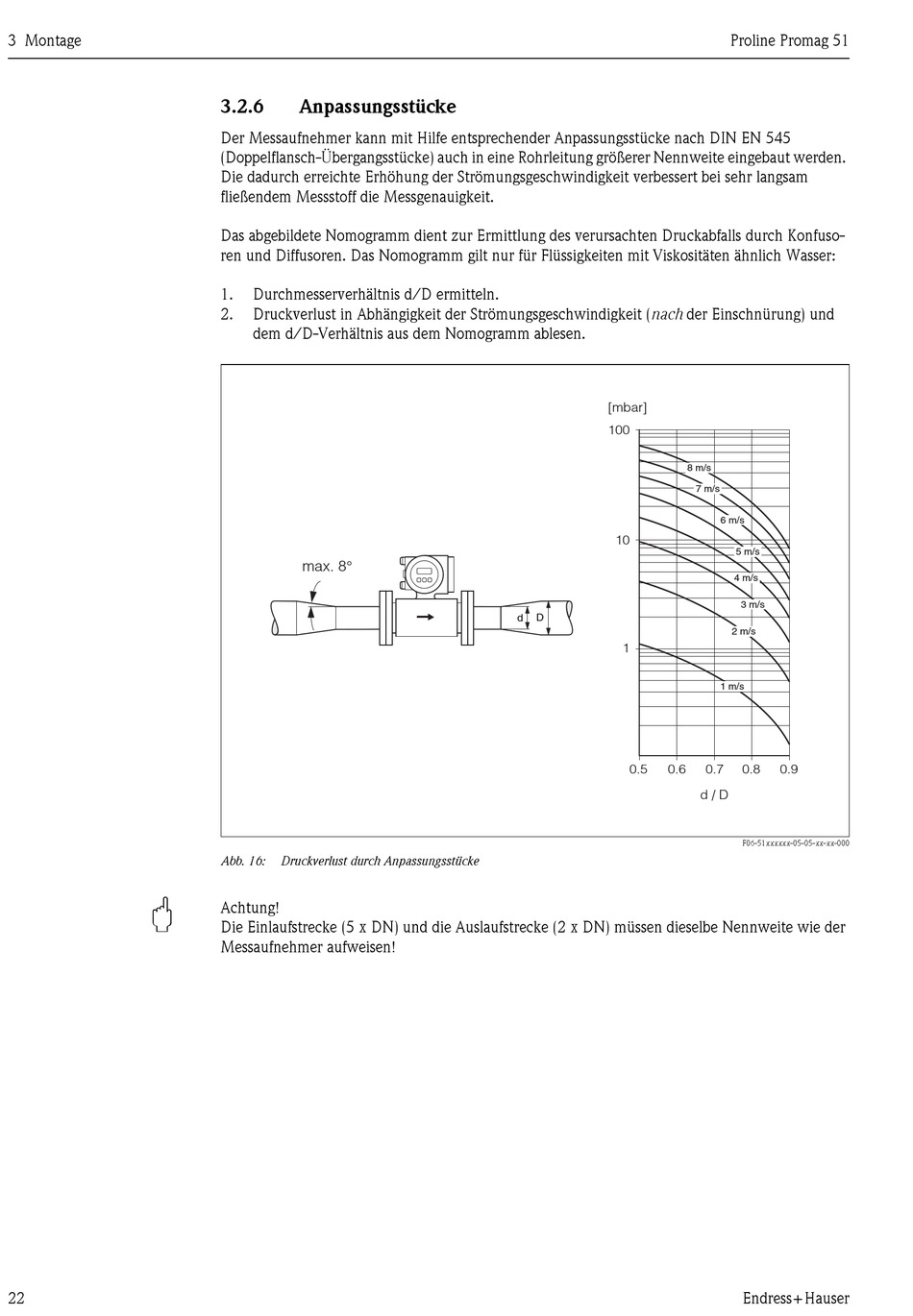

3.2.6 Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden.
Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam
fließendem Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfuso-
ren und Diffusoren. Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser:
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Abb. 16: Druckverlust durch Anpassungsstücke
Achtung!
Die Einlaufstrecke (5 x DN) und die Auslaufstrecke (2 x DN) müssen dieselbe Nennweite wie der
Messaufnehmer aufweisen!
[mbar]
100
8 m/s
10
D
d
1
0.5 0.6
Proline Promag 51
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
d / D
F06-51xxxxxx-05-05-xx-xx-000
