5.5 Schläuche an das Verteilstück des Pick&Place-
Moduls anschliessen
1 Spülschläuche
3 Verteilstück
5 Auslassschlauch

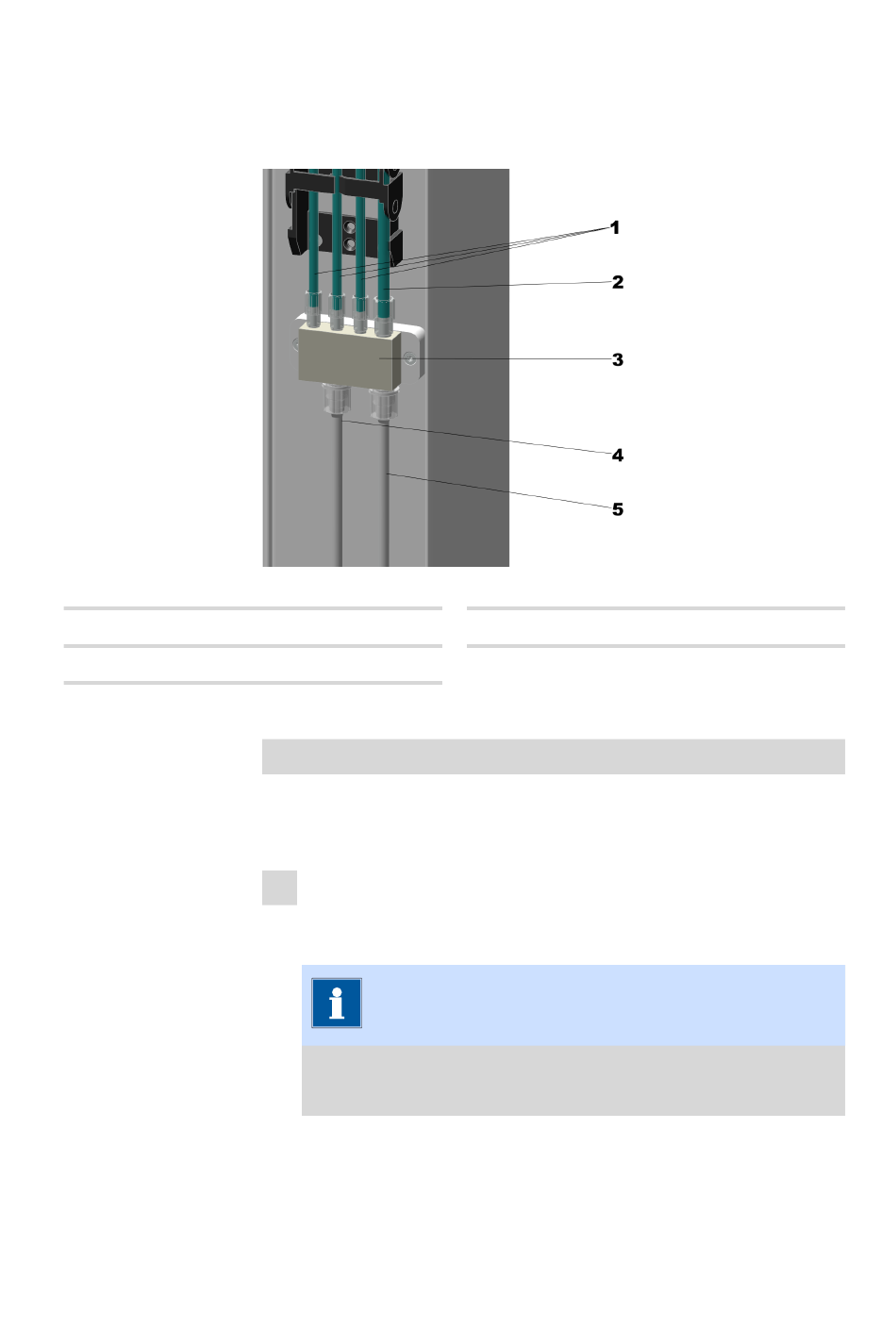

Abbildung 22 Schläuche am Verteilstück anschliessen
Schläuche an das Verteilstück anschliessen
Voraussetzungen:
Der Probenroboter ist ausgeschaltet
￭
1 Spülschläuche anschliessen
Die drei Spülschläuche (22-1) von Hand in den M3-Bohrungen des
Verteilstücks (22-3) festschrauben oder einstecken.
HINWEIS
Die Spülschläuche führen zu den Sprühdüsen eines Titrierkopfs
im Pick&Place-Modul.
2 Absaugschlauch
4 Spülschlauch
