3.4.5 Übersicht - Peristaltikpumpe
1 Anpressklammer
3 Einlass

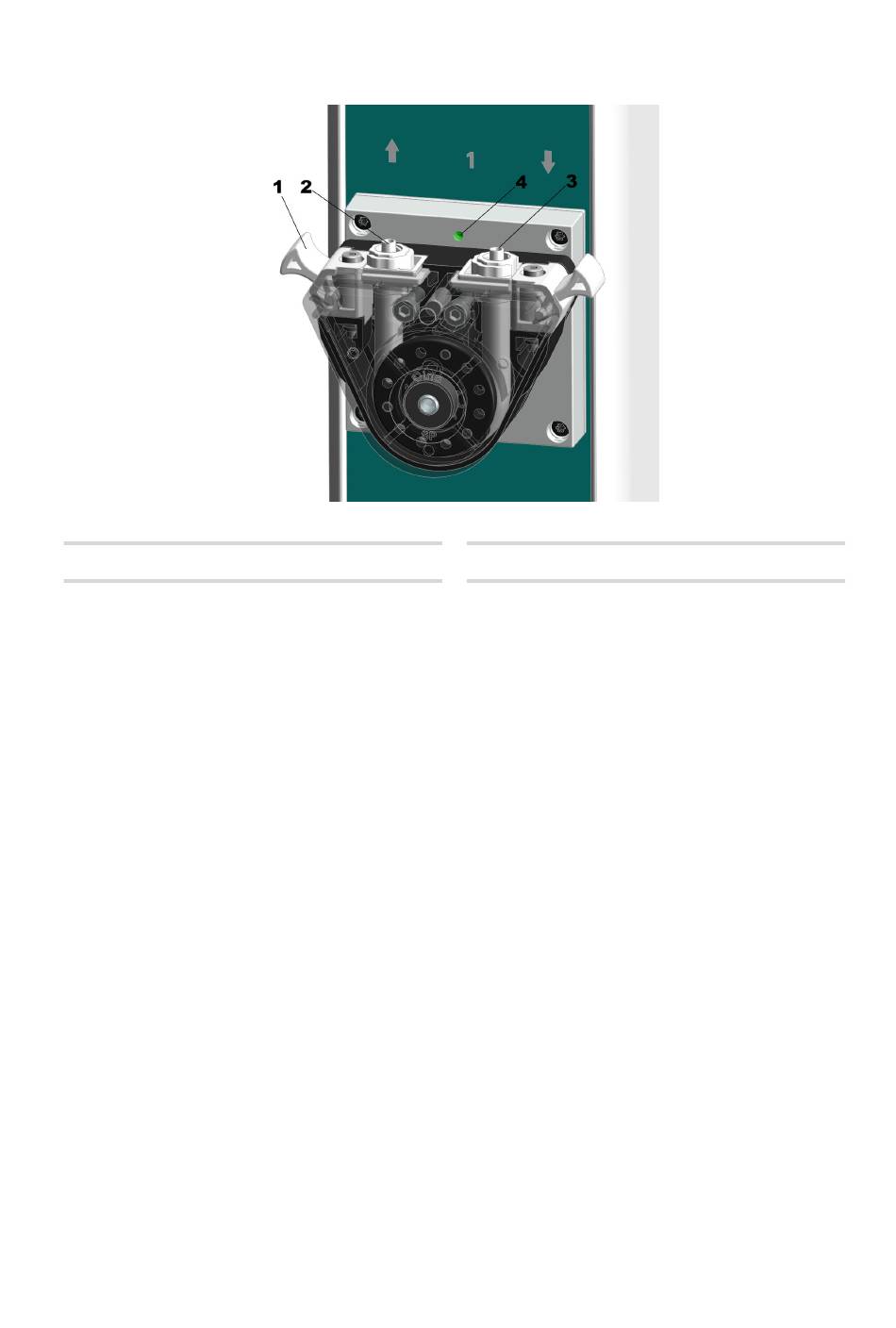

Abbildung 13 Peristaltikpumpe
An dem Einlass (13-3) und Auslass (13-2) der Peristaltikpumpe werden Zu-
und Ablaufschläuche verbunden.
Im Inneren der Peristaltikpumpe befindet sich zwischen Ein- und Auslass
ein Pumpschlauch, der durch vier Rollen abgeklemmt wird. Durch diese
Volumenverdrängung wird das Fördermedium durch das System gepumpt.
Die Anpressklammer (13-1) schützt den Pumpschlauch vor externen Ein-
flüssen. Die Anpressklammer kann demontiert werden, um den Pump-
schlauch zu kontrollieren und ggf. diesen auszutauschen.
Der Status der Peristaltikpumpe wird über die LED (13-4) angezeigt.
2 Auslass
4 LED
Funktionsbeschreibung
